Моточные издения

Каркасы

Минимальный заказ с фабрики при отсутствии на складе в Москве - от 10000 шт.

1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - 10 - 11 - 12 - 13 - 14 - 15 - 16 - 17 - 18 -
- 19 - 20 - 21 - 22 - 23 - 24 - [25] - 26 - 27 - 28 - 29 - 30 - 31 - 32 - 33

Рисунок
и чертеж
Марка Серия Наиме-
нование
Материал Центр.
отверстие,
мм
Шаг
между
выводами,
мм
Расстояние
между
рядами
выводов,
мм
Кол-во
выводов
Диаметр
выводов,
мм
Стиль Кол-во
секций

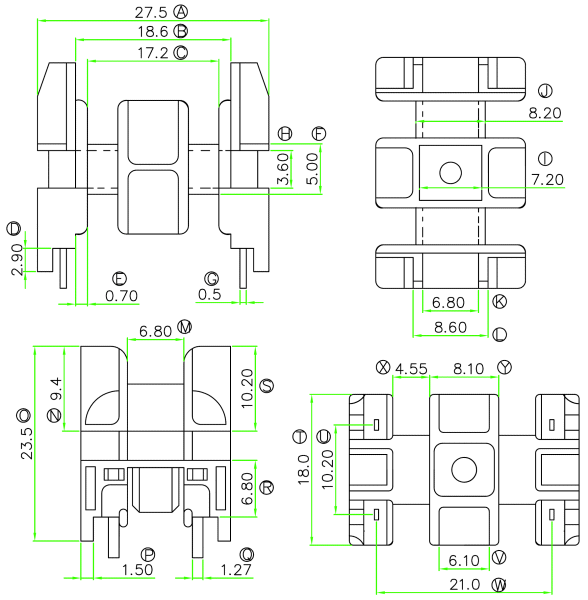

чертеж JJ-2501 EI EI-25 PET   10,2 21 4 0.5*1.27

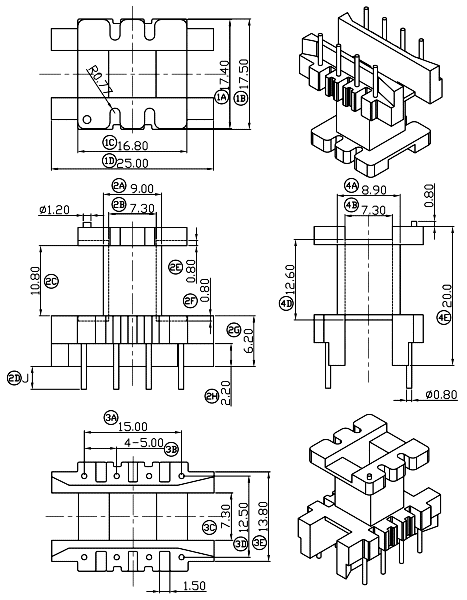

JJ-2502 EI EI-25 T375J   5 12,5 8 Ø0.8 V 1

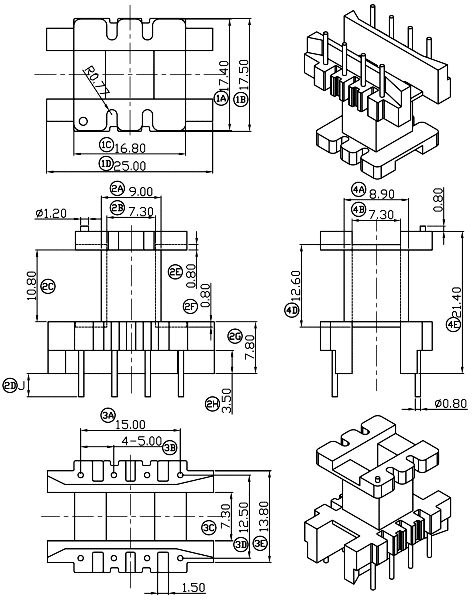

JJ-2502A EI EI-25 PHENOLIC   5 12,5 8 Ø0.8 V 1

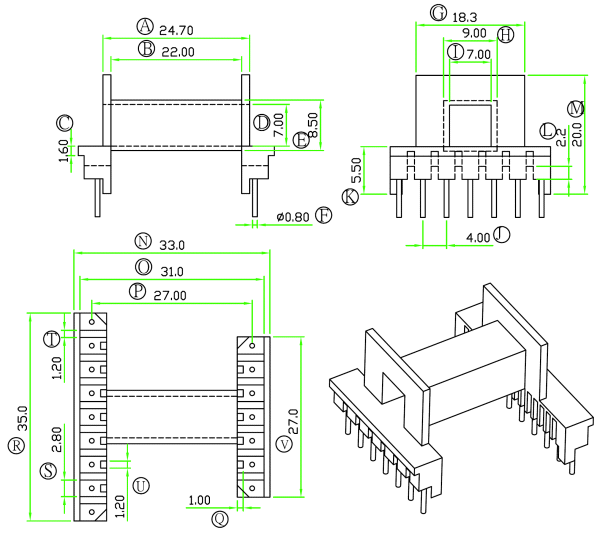

JJ-2503 EEL EEL-25 PHENOLIC   4 27 16 Ø0.8

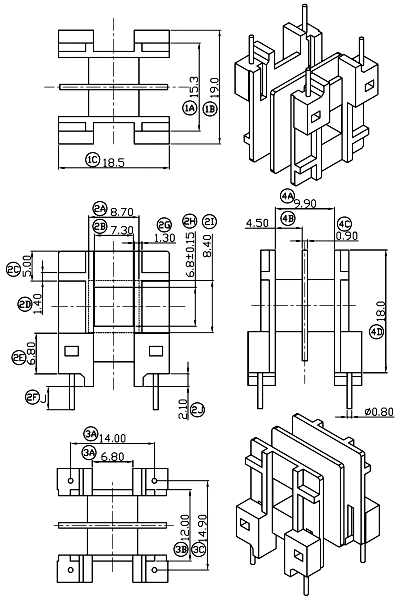

JJ-2504 EE EE-25 PBT4830   14 14,9 4 Ø0.8 V 2

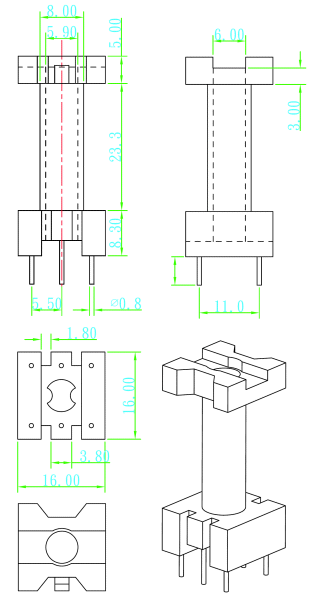

JJ-2507   EE-25 PBT4130

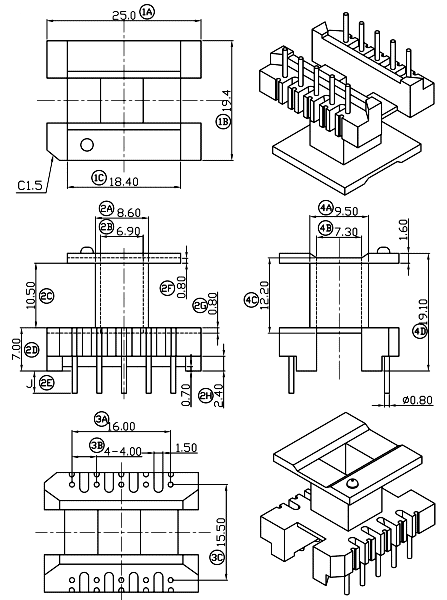

JJ-2513 EE EE-25 T375J 6.9*7.3 5 15,5 10 Ø0.8 V 1

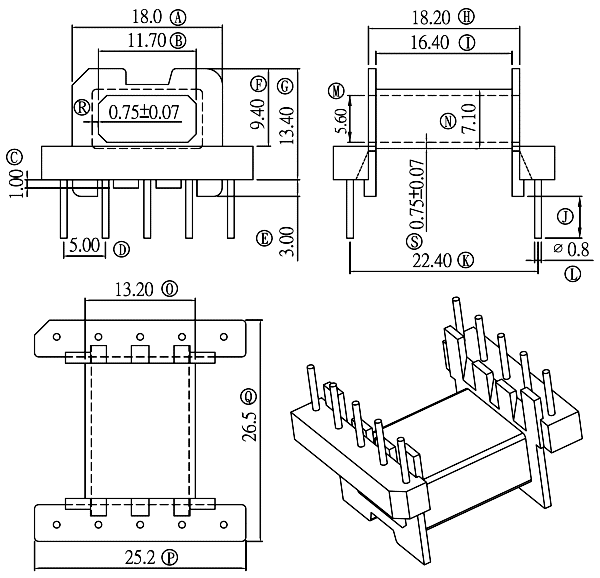

JJ-2514 EFD EFD-25 PHENOLIC   5 22,4 10 Ø0.8

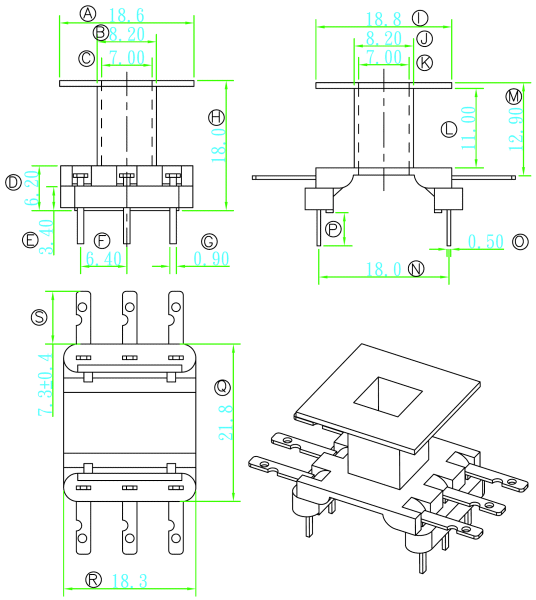

JJ-2515   EI-25 (6P)

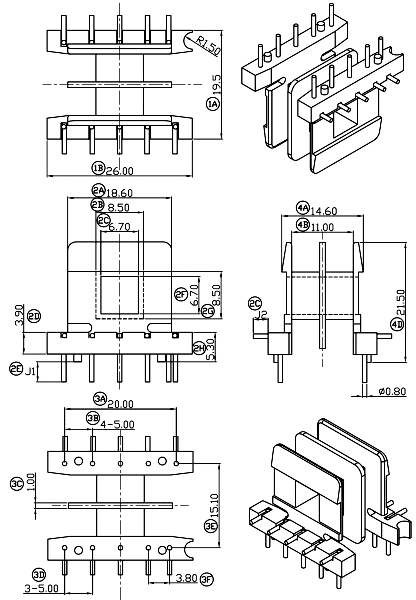

JJ-2516 EE EE-25 PBT4830   3,8 15,1 10 Ø0.8 H 2

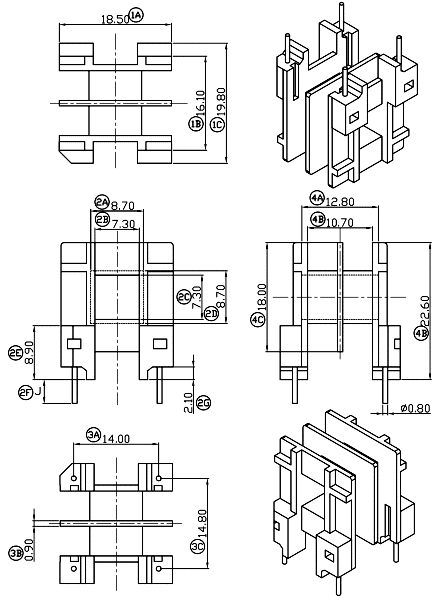

JJ-2517 EE EE-25 PBT4830 SQ 7.3 14 14,8 4 Ø0.8 V 2

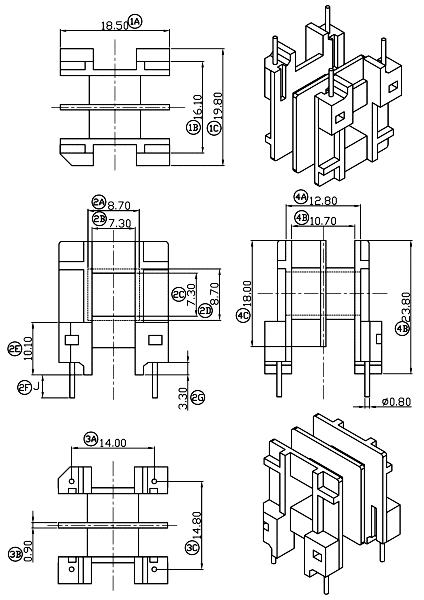

JJ-2517A EE EE-25 PBT4830   14 14,8 4 Ø0.8 H 2

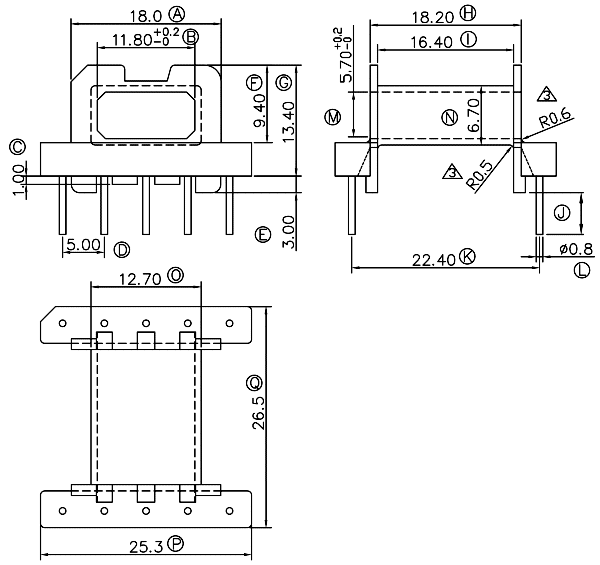

чертеж JJ-2518 EFD EFD-25 PHENOLIC   5 22,4 10 Ø0.8

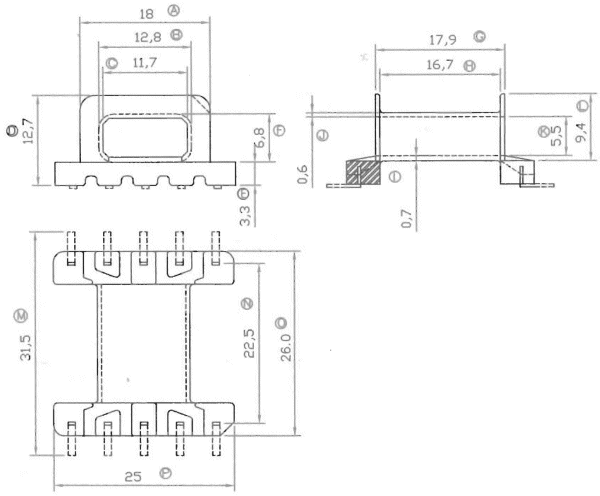

чертеж JJ-2519 EFD EFD-25 PHENOLIC       10

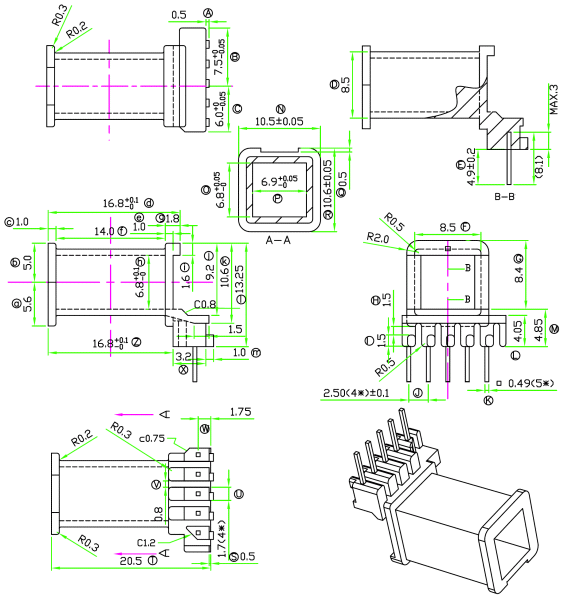

JJ-2523   EE-25 (5P) CD-F-710B (HITACHI)

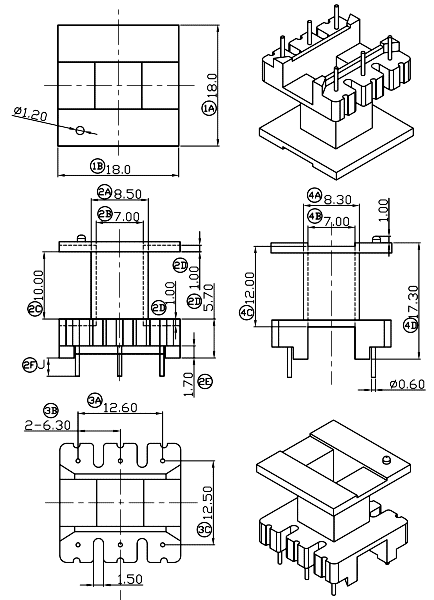

JJ-2527 EE EE-25 PA66+30%GF SQ 7 6,3 12,5 6 Ø0.6 V 1

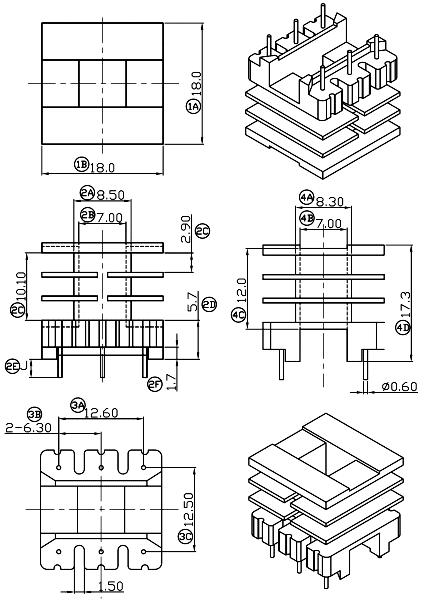

JJ-2527A EE EE-25 T375J SQ 7 6,3 12,5 6 Ø0.6 V 3

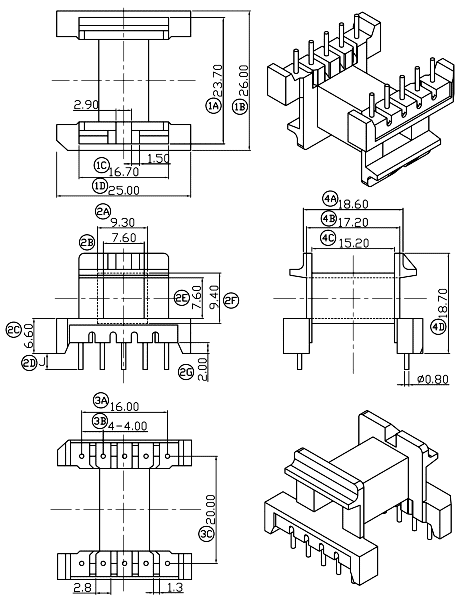

JJ-2530 EE EE-25 PM9820   4 20 10 Ø0.8 V 1

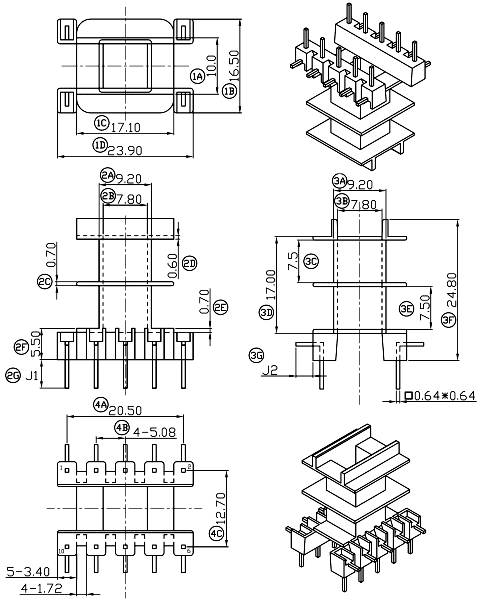

JJ-2531   EF25 (10P) NYLON (PA66+25%GF)

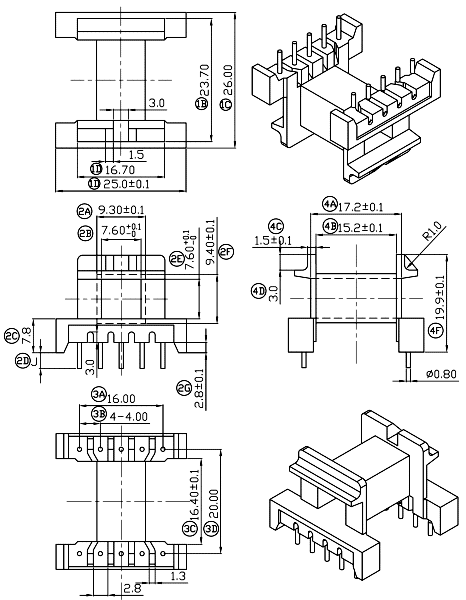

JJ-2532 EF EF-25 PM9820   4 20 10 Ø0.8 H 1
x JJ-2533 EEL EEL-25 PHENOLIC   5 18 8 Ø1.0

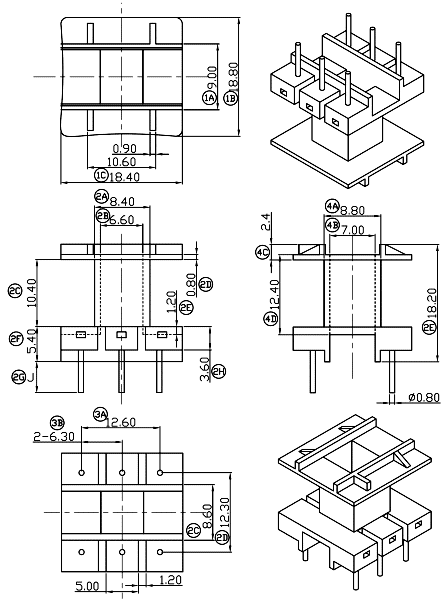

JJ-2534 EE EE-25 PET(4410G6)   6,3 12,5 6 Ø0.8 V 1

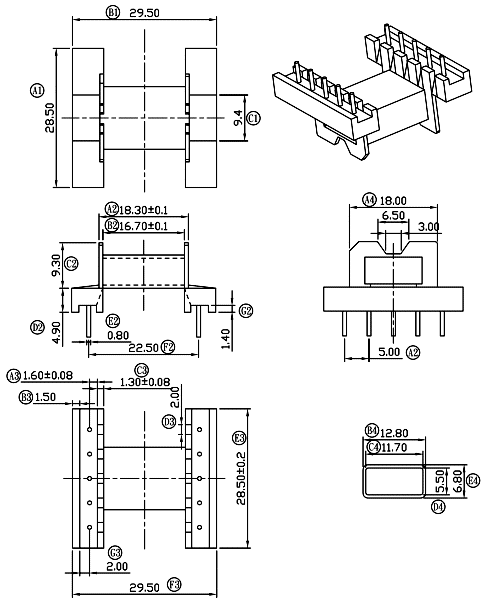

JJ-2535 EFD EFD-25 PHENOLIC   5 22,5 10 Ø0.8

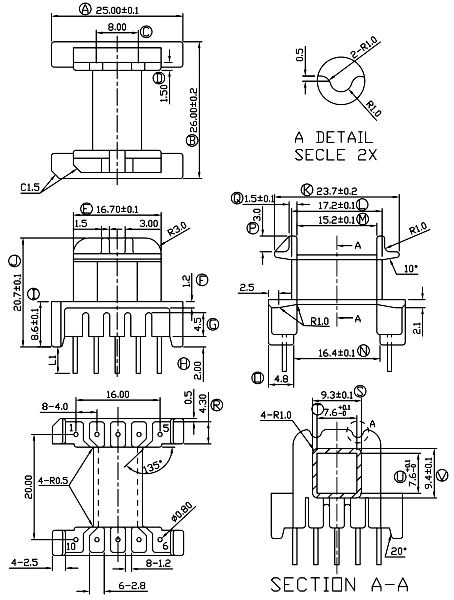

чертеж JJ-2536   EF-25 PHENOLIC (PM9820)

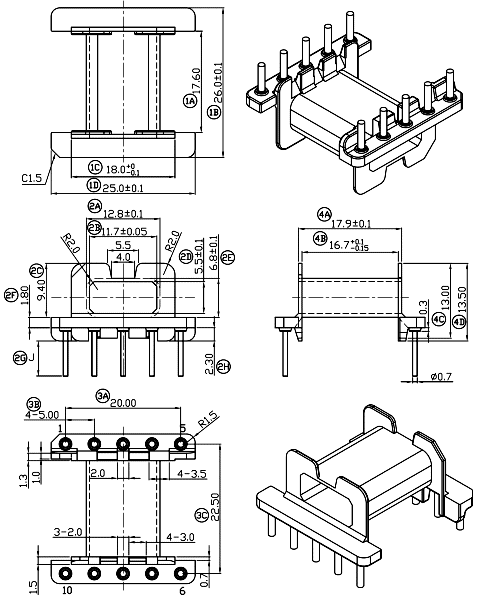

JJ-2537   EFD25 (10P) PHENOLIC (PM9820)

1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - 10 - 11 - 12 - 13 - 14 - 15 - 16 - 17 - 18 -
- 19 - 20 - 21 - 22 - 23 - 24 - [25] - 26 - 27 - 28 - 29 - 30 - 31 - 32 - 33



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
