Моточные издения

Каркасы

Минимальный заказ с фабрики при отсутствии на складе в Москве - от 10000 шт.

1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - 10 - 11 - 12 - 13 - 14 - 15 - 16 - 17 - 18 -
- 19 - 20 - 21 - 22 - 23 - 24 - 25 - 26 - 27 - [28] - 29 - 30 - 31 - 32 - 33

Рисунок
и чертеж
Марка Серия Наиме-
нование
Материал Центр.
отверстие,
мм
Шаг
между
выводами,
мм
Расстояние
между
рядами
выводов,
мм
Кол-во
выводов
Диаметр
выводов,
мм
Стиль Кол-во
секций

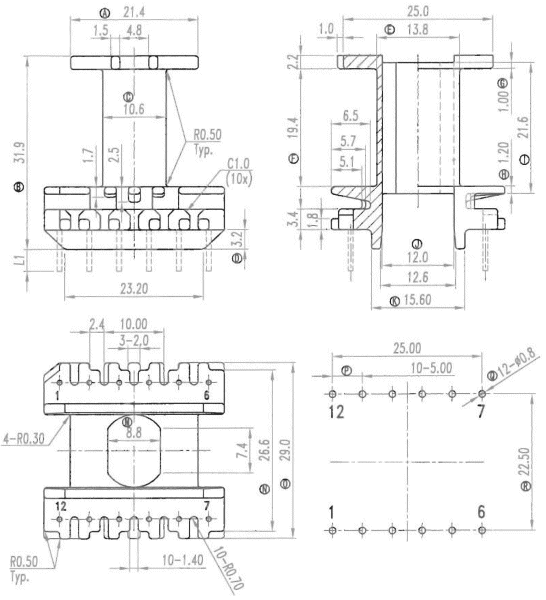

чертеж JJ-2902   ETD-29 (12P) PHENOLIC

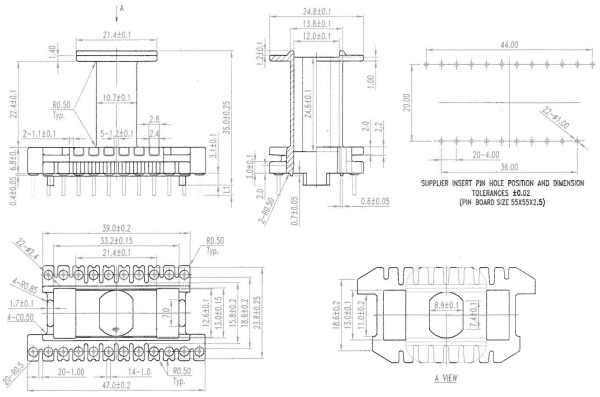

чертеж JJ-2903 ED ED-29 PHENOLIC   4 20 22 Ø0.6

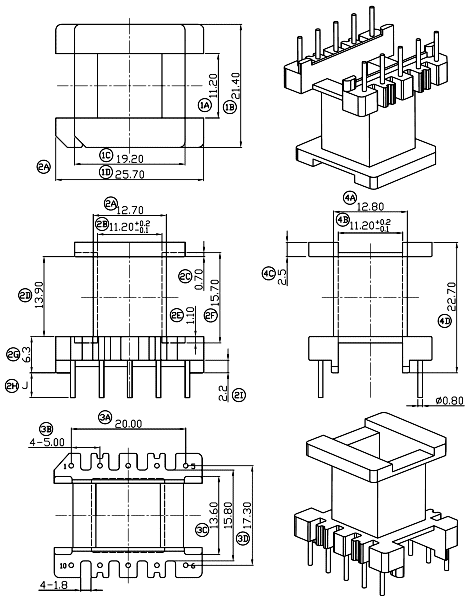

JJ-3001 EI EI-30 T375J SQ 11.2 5 17,3 10 Ø0.8 V 1

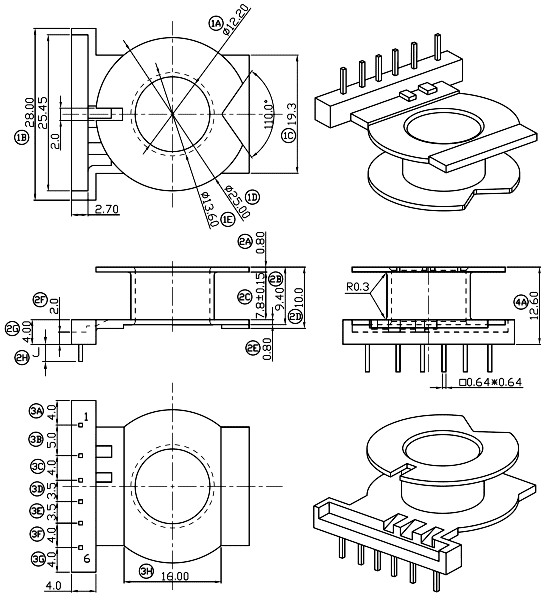

JJ-3002 ERL ERS-30 PHENOLIC       6 SQ 0.64 V 1

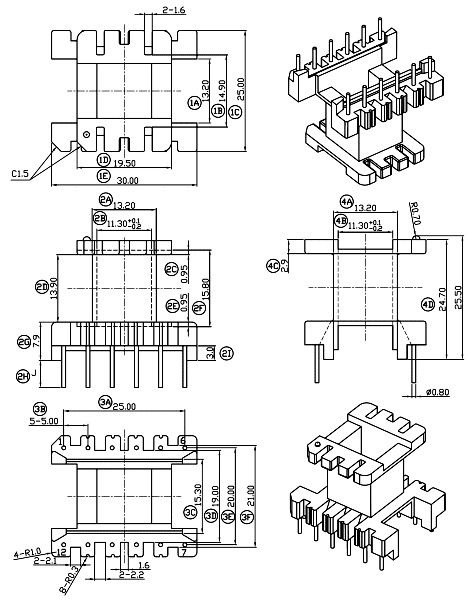

JJ-3003 EE EE-30 PM9820 SQ 11.3 5 20 12 Ø0.8 V 1

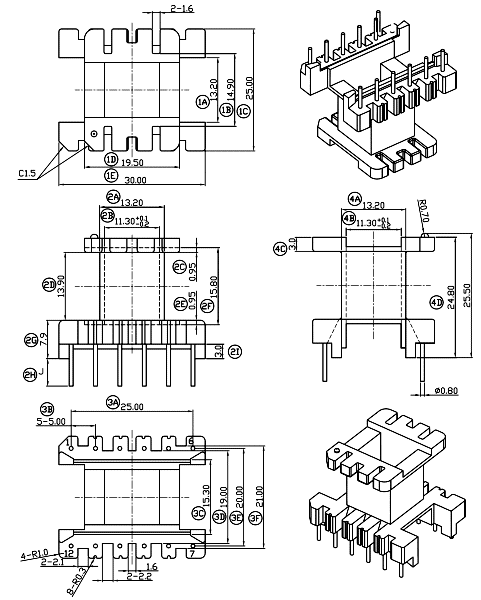

JJ-3003A EE EE-30 PM9820 SQ 11.3 5 20 12 Ø0.8 V 1

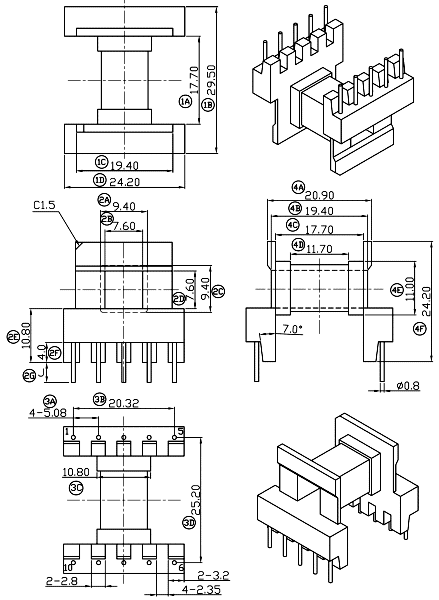

JJ-3004 EE EE-30 T375J SQ 7.6 5,08 25,2 10 Ø0.8 H 1

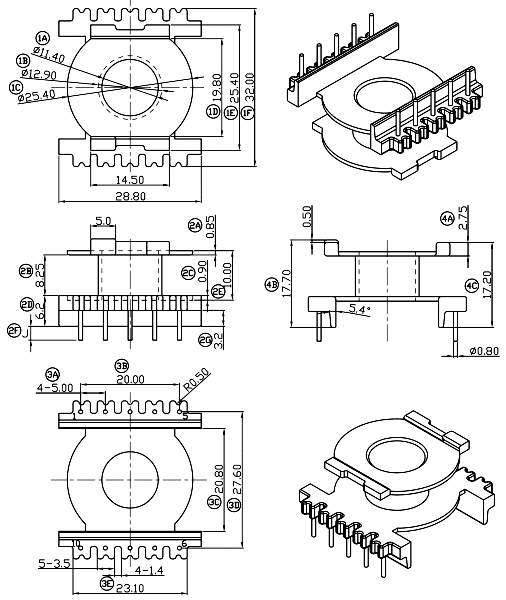

JJ-3005 EQ EQ-30 PM9820 Ø11.4 5 27,6 10 Ø0.8 V 1

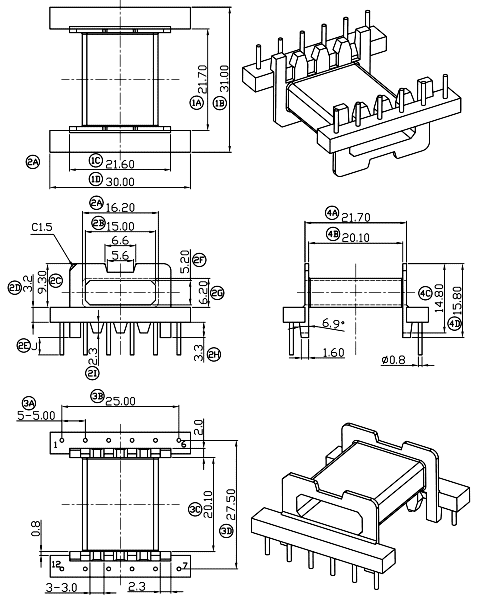

JJ-3006 EFD EFD-30 PM9820 15*5.2 5 27,5 12 Ø0.8 H 1

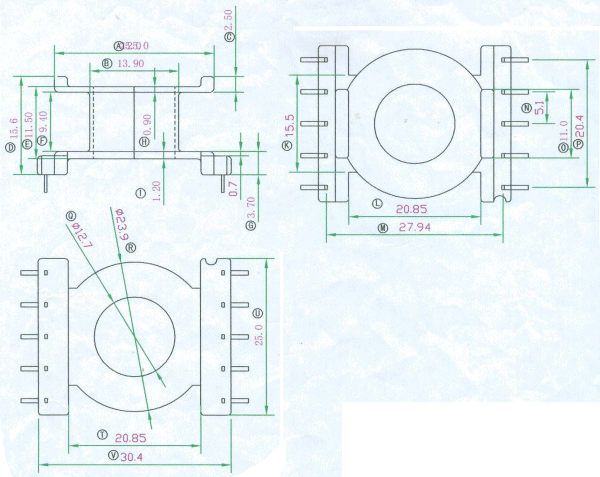

чертеж JJ-3007 PJ PJ-30 PHENOLIC   5,1 27,94 10 0.7*0.4

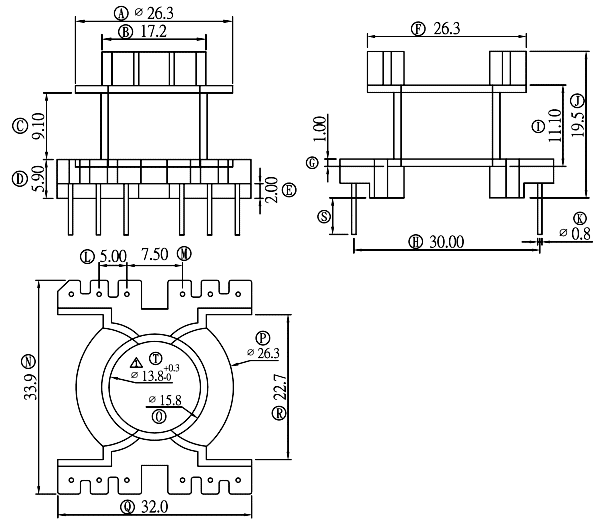

чертеж JJ-3201 PQ PQ-32*20 (4P) PHENOLIC

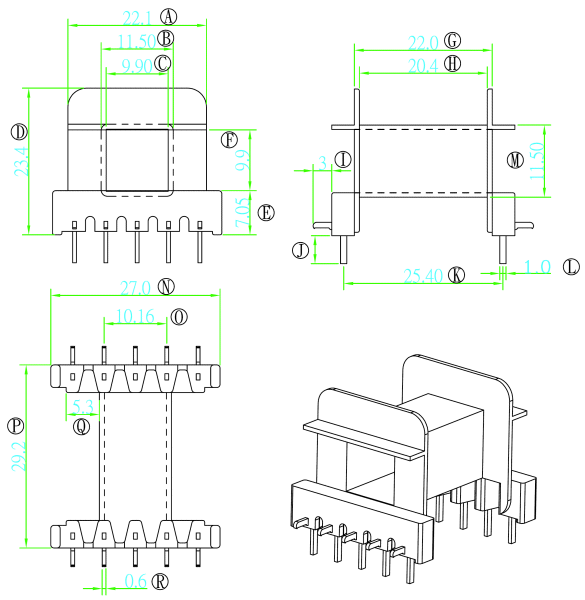

JJ-3202 EF EF-32 PA66   5 25,4 10 Ø1.0

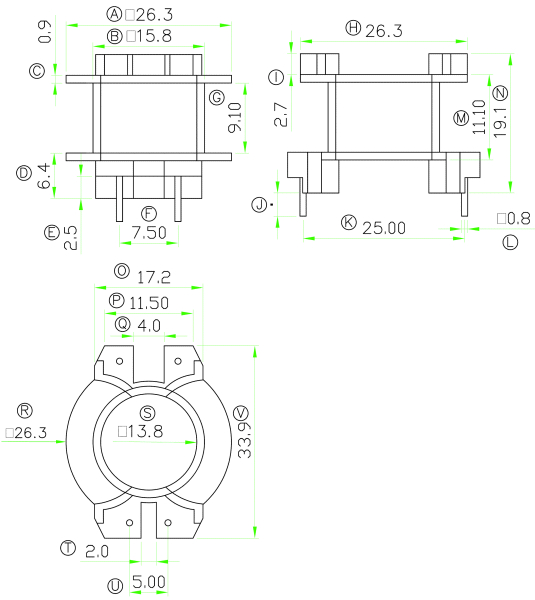

чертеж JJ-3203   PQ32*20

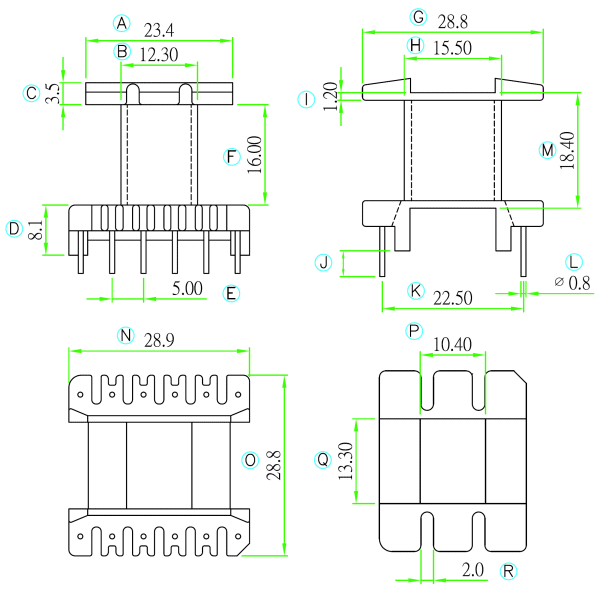

чертеж JJ-3301 EI EI-33 PHENOLIC   5 17,3 12 Ø0.8

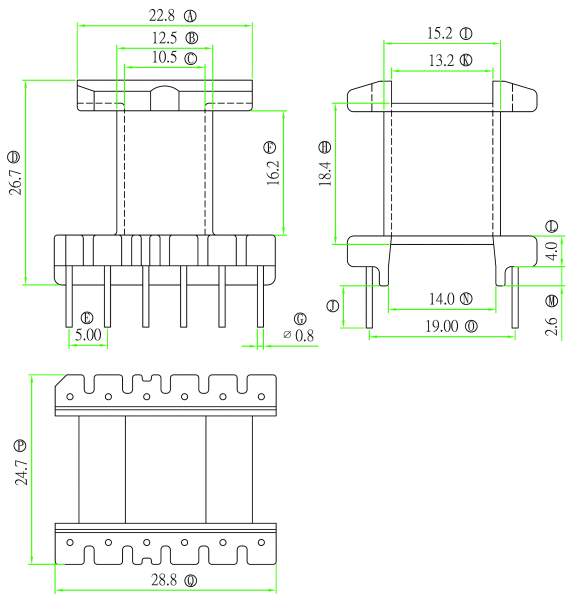

чертеж JJ-3302 EI EI-33 PHENOLIC   5 19 12 Ø0.8

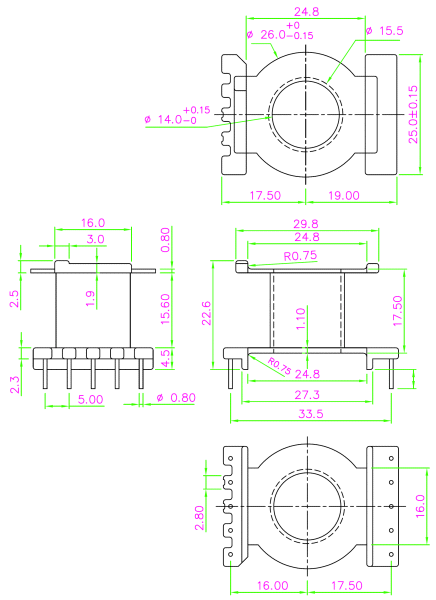

чертеж JJ-3304 PQ POT-3324 PHENOLIC   5 33,5 10 Ø0.8

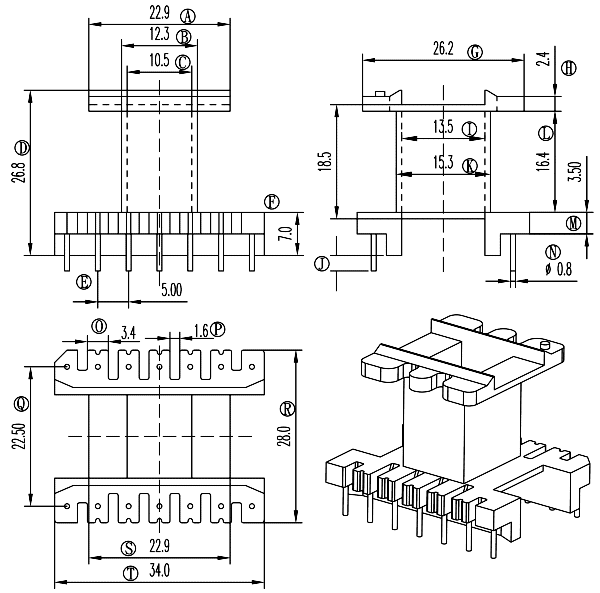

JJ-3305 EE EE-33 PHENOLIC   5 22,5 14 Ø0.8

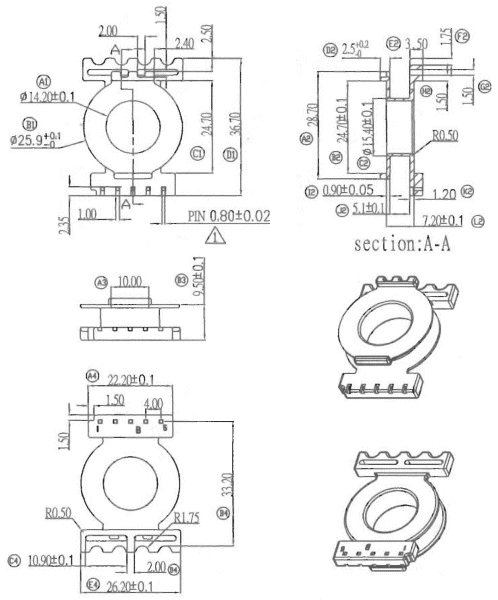

JJ-3306 PJ PJ-33 PET   4 33,2 5 0.8*0.8

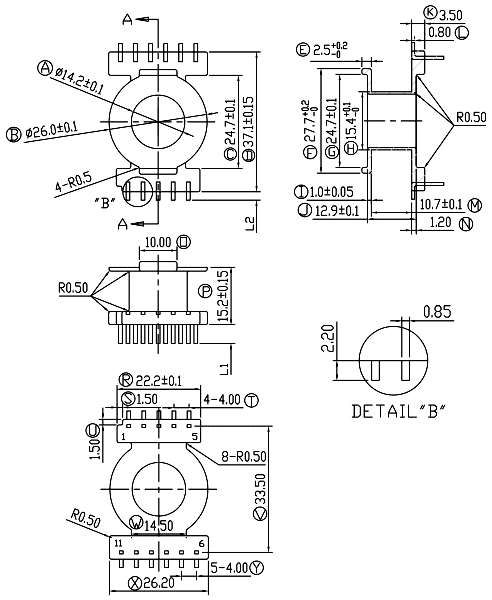

чертеж JJ-3307   PJ-30/18 PHENOLIC

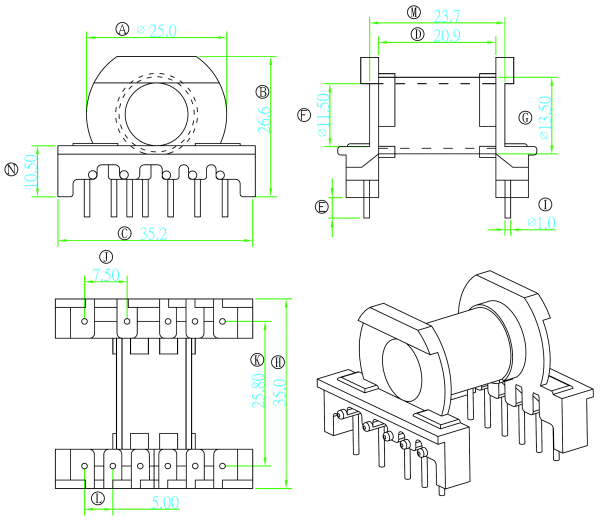

JJ-3401 ETD ETD-34 PHENOLIC Ø 11.5 7,5 25,8 11 Ø1.0 H 1

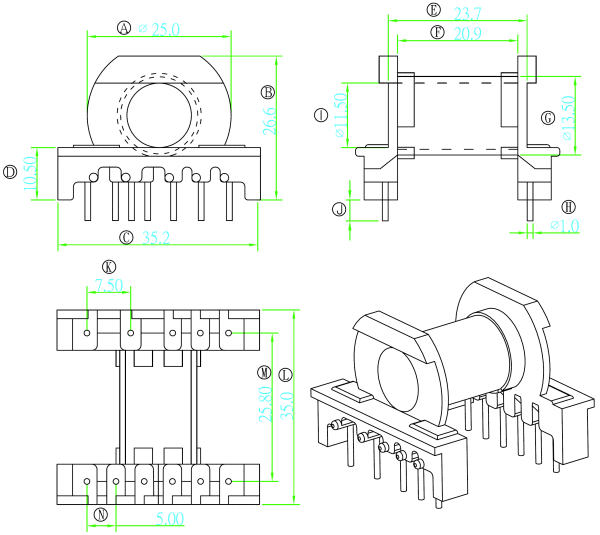

JJ-3402 ETD ETD-34 PHENOLIC Ø 11.5 7,5 25,8 11 Ø1.0 H 1

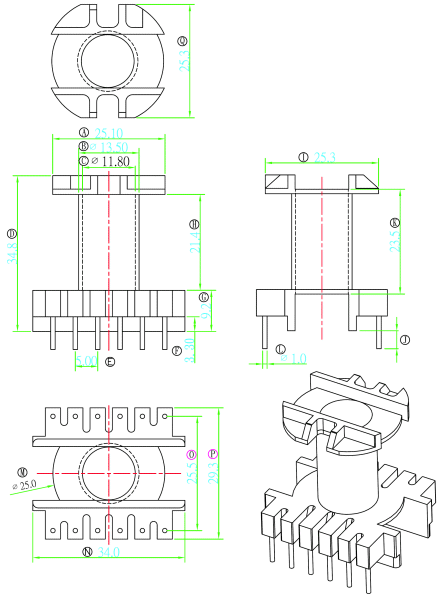

JJ-3403 ETD ETD-34 PHENOLIC Ø 11.8 5 25,5 12 Ø1.0 V 1

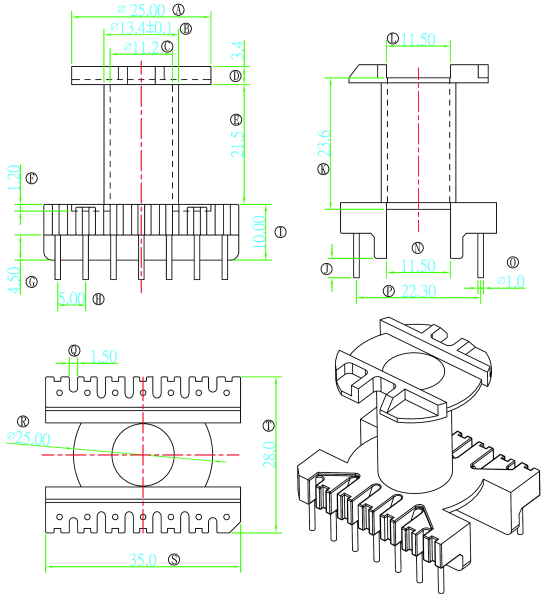

JJ-3404 ERL ERL-34 PHENOLIC   5 22,3 14 Ø1.0
