| Каталог >> Плоские шлейфы IDC |
Шлейфы плоские IDC, шаг 0,635 мм |
|
плоский кабель (шлейф) с шагом 0,635 мм для разъемов IDC с шагом 1,27x1,27 и 1,27x2,54мм
|
|
 |
|
| CG |
- |
26 |
P- |
AWM2678#30AWG |
- |
7 |
x |
0.1 |
- |
0.635 |
_OD: |
0.68 |
mm |
| 1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
|
|
1) Серия:
CG - диапазон рабочих температур -20…+105°С
GR(HT) - диапазон рабочих температур -40…+125°С
2) Количество проводов в шлейфе:
6, 8, 10, 12, 14, 16, 20, 24, 26, 30, 40, 50, 60, 64, 68, 80
3) Тип и сортамент провода:
AWM2678#30AWG
4) Количество жил в одном проводе:
7
5) Диаметр одной жилы в проводе, мм:
0.1
6) Шаг проводов, мм:
0.635
7) Диаметр изоляции одного провода, мм:
0.68
|
|

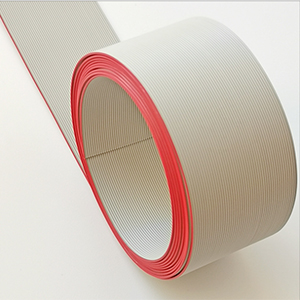

Плоский кабель (шлейф) с шагом 0,635 мм для наколки разъемов IDC с шагом 1,27x1,27 и 1,27x2,54мм
предназначен для применения внутри электронной аппаратуры.
Плоский кабель (шлейф) с шагом 0,635 мм для наколки разъемов IDC с шагом 1,27x1,27 и 1,27x2,54мм поставляется со склада в Москве и под заказ с фабрики.
Внимание ! Для ускорения обработки заказа нужно указывать код товара. |
|

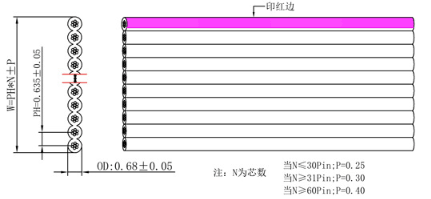

Размер проводника: 30AWG
Материал проводника: медь луженая
Конструкция проводника: 7x0.10±0.008 мм
Диаметр проводника: 0.30±0.05 мм
Минимальная толщина изоляции: 0.16 мм
Средняя толщина изоляции: 0.18 мм
Диаметр изоляции: 0.68±0.05 мм
Цвет изоляции: серый (розовый край)
Материал изоляции: PVC
Номинальное напряжение: 30 V
Диапазон рабочих температур: -20…+105°С
Напряжение пробоя изоляции: 1500 V
Сопротивление проводника: 337 Ом/км при 20°С
Сопротивление изоляции: 0.75МОм/км при 20°С
Предел прочности: 1500 PSI
Удлинение: 100%
Длина бухты: 76.2 м
|
|
| 251436 |
CG-06P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
6 |
| 251437 |
CG-08P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
8 |
| 251438 |
CG-10P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
10 |
| 251439 |
CG-12P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
12 |
| 251440 |
CG-14P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
14 |
| 251441 |
CG-16P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
16 |
| 251442 |
CG-20P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
20 |
| 251443 |
CG-24P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
24 |
| 251444 |
CG-26P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
26 |
| 251445 |
CG-30P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
30 |
| 251446 |
CG-40P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
40 |
| 251447 |
CG-50P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
50 |
| 251448 |
CG-60P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
60 |
| 251449 |
CG-64P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
64 |
| 251450 |
CG-68P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
68 |
| 251451 |
CG-80P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
80 |
|

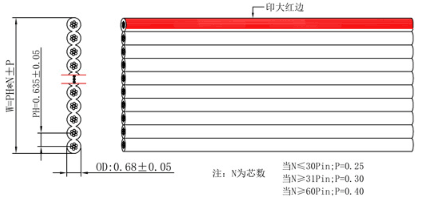

Размер проводника: 30AWG
Материал проводника: медь луженая
Конструкция проводника: 7x0.10±0.008 мм
Диаметр проводника: 0.30±0.05 мм
Минимальная толщина изоляции: 0.16 мм
Средняя толщина изоляции: 0.18 мм
Диаметр изоляции: 0.68±0.05 мм
Цвет изоляции: серый (красный край)
Материал изоляции: TPE
Номинальное напряжение: 150 V
Диапазон рабочих температур: -40…+125°С
Напряжение пробоя изоляции: 1500 V
Сопротивление проводника: 376.96 Ом/км при 20°С
Сопротивление изоляции: 0.75МОм/км при 20°С
Предел прочности: 1500 PSI
Удлинение: 100%
Длина бухты: 76.2 м
|
|
| 251452 |
GR(HT)-06P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
6 |
| 251453 |
GR(HT)-08P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
8 |
| 251454 |
GR(HT)-10P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
10 |
| 251455 |
GR(HT)-12P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
12 |
| 251456 |
GR(HT)-14P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
14 |
| 251457 |
GR(HT)-16P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
16 |
| 251458 |
GR(HT)-20P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
20 |
| 251459 |
GR(HT)-24P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
24 |
| 251460 |
GR(HT)-26P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
26 |
| 251461 |
GR(HT)-30P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
30 |
| 251462 |
GR(HT)-40P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
40 |
| 251463 |
GR(HT)-50P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
50 |
| 251464 |
GR(HT)-60P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
60 |
| 251465 |
GR(HT)-64P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
64 |
| 251466 |
GR(HT)-68P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
68 |
| 251467 |
GR(HT)-80P-AWM2678#30AWG-7x0.1-0.635 OD: 0.68mm |
80 |
|
|
|
|
|
|
