Контрактное производство кабелей и жгутов

Изготавливаем любые кабели и жгуты по эскизам или образцам заказчиков.

Мы производим на собственном производстве:

- контрактный обжим терминалов (контактов BLS, HPB, HU, MF-F, MF-M, PW и многих других) на провода (видео работы нашей автоматической машины);
- контрактную сборку жгутов с разъемами типа PHU, HU, CHU, BLS, HPB, Mini-FIT, PWL и многими другими;
- обжим разъемов серии RJ-45 на телефонные, сетевые LAN кабели;
- пайку и сборку разъемов D-SUB;
- пайку и сборку круглых промышленных металлических разъемов и круглых герметичных пластиковых разъемов;
- обжим разъемов серии IDC на плоский кабель;
- мерную резку проводов электромонтажных с зачищенными и залуженными концами;
- лужение концов провода.

Мы также сотрудничаем с несколькими зарубежными производствами, специализирующимися на следущем:

- поставка проводов и кабелей в бухтах;
- контрактный обжим кабельных наконечников и терминалов на провода;
- обжим и пайка высокочастотных разъемов на коаксиальные кабели;
- заливка корпусов неразборных разъемов на кабели и провода;
- заливка проходных изоляторов на кабели и провода с предварительным изготовлением пресс-форм для них по чертежам;
- монтаж электронных компонентов в заливаемые корпуса разъемов.

Архив примеров выполненных работ можно скачать здесь.

Используются стандартные импортные провода и кабели сортамента AWG и другие, а также стандарные импортные разъемы серий D-SUB, Centronics, Micro D Centronics, DVI, DIN, MINI-DIN, IDC, FPC, USB, S-ATA, кабель-плата, кабель-кабель, ВЧ-разъемы, разъемы сетевого питания, разъемы аудио-видео, клеммы FASTON и многие другие.

Корпуса разьемов некоторых серий заливаются пластиком на фабрике, что обеспечивает повышенную прочность соединения и его герметичность. Также одновременно на кабель можно залить проходной изолятор по чертежу или выбрать ближайший из имеющихся на фабрике.

Возможно залуживание свободных концов провода или установка другого разъема на противоположный конец, а также заливка проходного изолятора (гермоввода), например, из черной или цветной резины по чертежу заказчика.

Для размещения заказа нужно предоставить сборочный чертеж или эскиз и схему электрических соединений в бумажном или электронном виде.

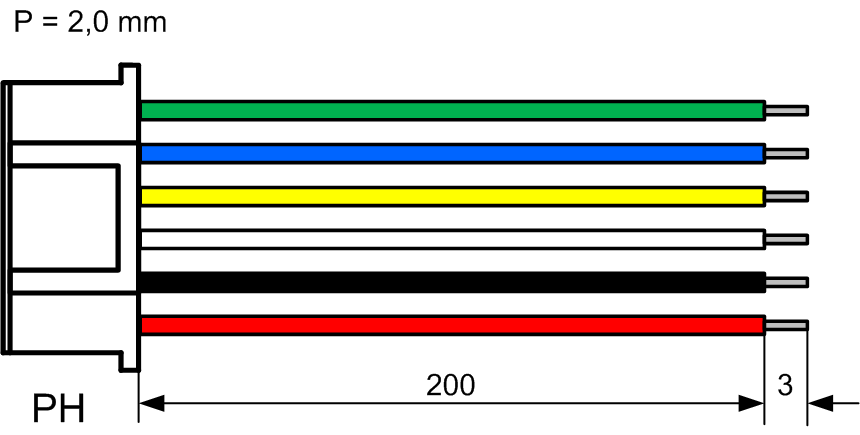

Пример чертежа жгута

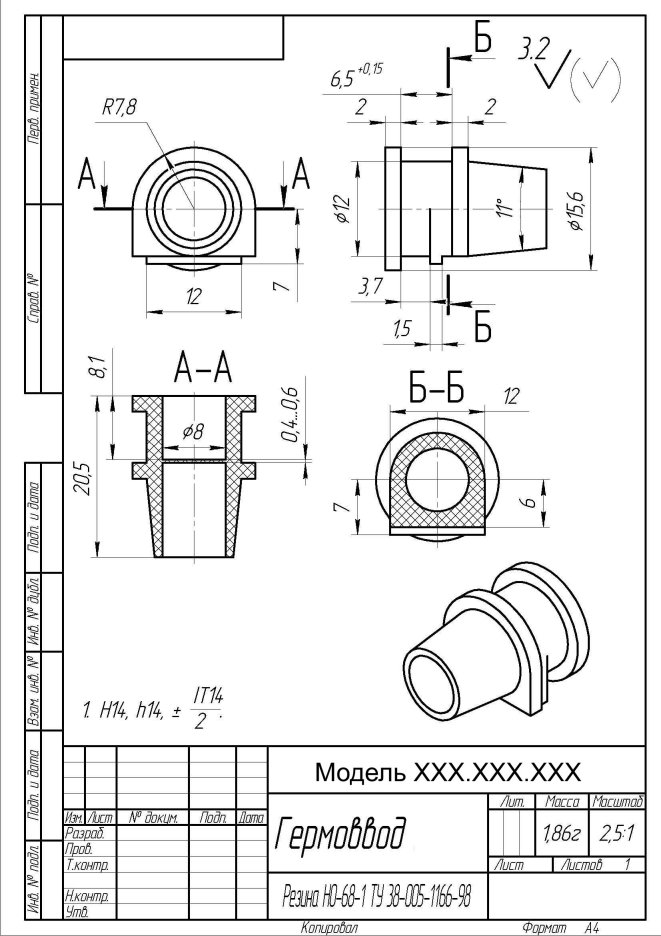

Пример чертежа проходого изолятора (гермоввода)

В задании должно быть указана марка разъемов, а также тип, марка, сечение и длина провода или предоставлен образец или ссылка на описание. Если точные марки неизвестны - проконсультируйтесь с нами.

Кабели выполняются с обжатыми разъемами на провод заданной длины и сечения. Возможно залуживание свободных концов провода или установка другого разъема на противоположный конец, а также заливка проходного изолятора. Для заказа необходимо предоставление эскиза или чертежа заказчиком.
Минимальный заказ - 500-1000 шт. одного вида в зависимости от типа кабеля.

Возможно предварительное изготовление образцов (бесплатно для постоянных заказчиков) и скоростная их доставка в Россию. Возможна поставка ответных частей разъемов в комплекте.

Заказы принимаются в письменном виде по электронной почте.
Для отправки заявки по электронной почте нажмите сюда:

Примеры выполненых нами простых и сложных работ:
Фото Эскиз Описание

Наименование товара:

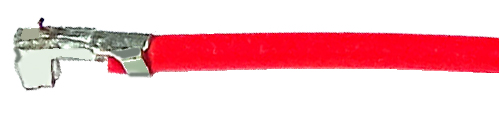

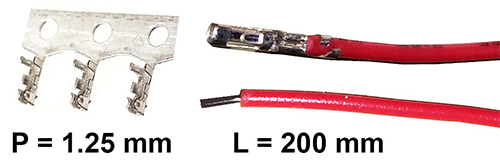

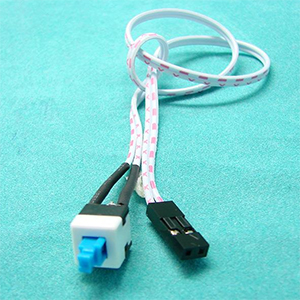

BLWTE1.25-200R (A1250-Te+FREE) 1571#28AWG провод с терминалом A1250-Te; длина 0.2м; A12501Te; цвет провода красный; P=1,25мм

Наименование товара:

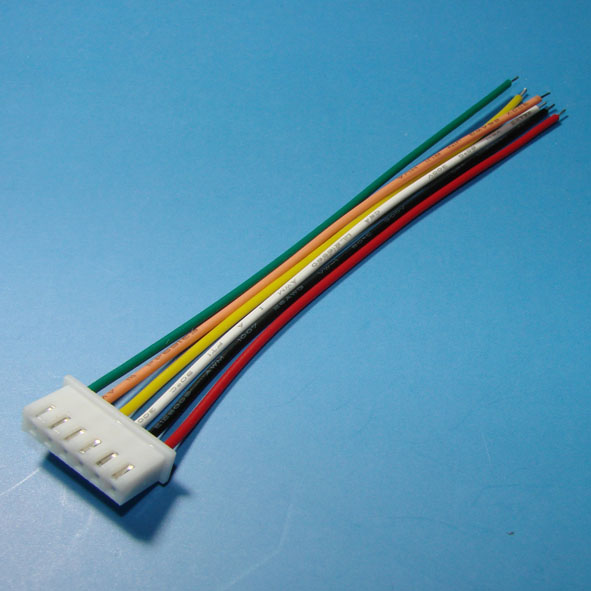

A2501-06Y (XHP-6, 2318HJ-06, HK-06, CHU-06)+wires 200 mm жгут проводов с разъемом, шаг 2,5 мм, 6 контактов, с проводами длиной 100 мм

Применяемые разъемы и терминалы:

1) A2501-06Y (XHP-06, CHU-06, DS1069-06FCW, HK-06, PWC10-06-F) корпус розеткаи на провод; 2,50мм; 6-конт.,
код товара 35803, 1 штука

2) A2501-Te (XH-T, SXH-001T-P0.6N) контакт для розетки на кабель (терминал); латунь луженая,
код товара 34482, 6 штук



клиентом был предоставлен образец

Наименование товара:

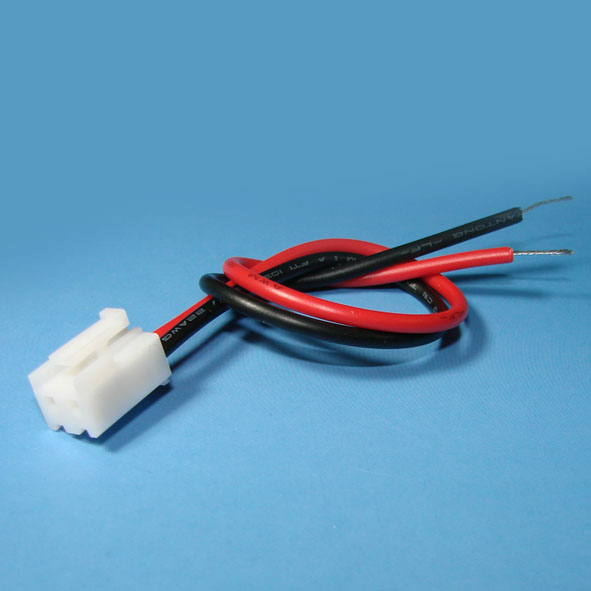

2114H-02-wires-18AWG-RED-BLACK-150+10mm провода длиной 150 мм с 2-конт. разъемом 3,96 мм

Применяемые разъемы и терминалы:

1) 2114H-02 (PHU2-2, VHR-2N, A3962-02Y, MV-396™ Molex 0359770200) корпус розетки на кабель, шаг 3,96 мм, 2 контакта,
код товара 22735, 1 штука

2) 2114T (VHL, VH-T, MV-396™ Molex 0359228011) контакт для розетки 2114 на кабель (терминал),
код товара 17486, 2 штуки

клиентом был предоставлен образец

Наименование товара:

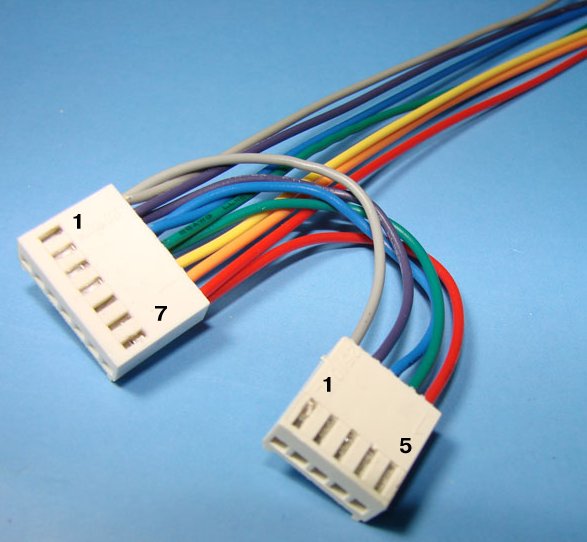

Межплатный кабель: 7+5 цветных проводов 26AWG и разъемы 2218H-07 (HU-07) и 2218H-05 (HU-05)

Применяемые разъемы и терминалы:

1) A2541-07Y (2218H-07, HU-7) корпус розетки однорядной на кабель, шаг 2,54 мм, 7 контактов,
код товара 17195, 1 штука

2) A2541-05Y (2218H-05, HU-5) корпус розетки однорядной на кабель, шаг 2,54 мм, 5 контактов,
код товара 16557, 1 штука

3) A2541-Te (2218T) контакт для розетки на кабель (терминал); латунь луженая,
код товара 18035, 12 штук

Наименование товара:

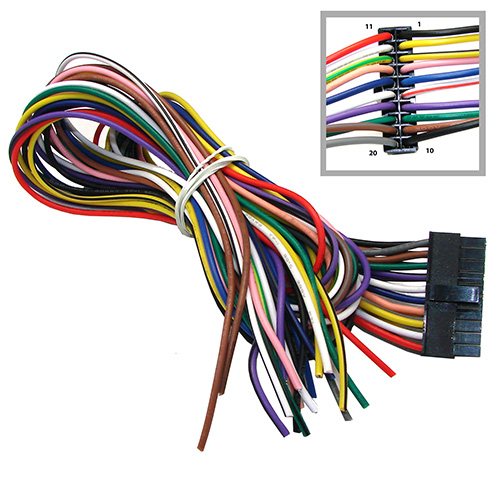

5560-20-20AWG-500mm кабельная сборка 0,5м с разъемом 20 конт.

Применяемые разъемы и терминалы:

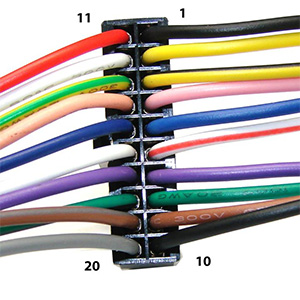

1) 3000HF-2x10P-1 (Micro-Fit 3.0™ MOLEX 043025-2000, MF30-HFD1-20, 5560-20) колодка на кабель (розетка) двухрядная, шаг 3,0 мм; 20 конт. (2x10),
код товара 59998, 1 штука

2) 3000HF-2x10P-1 (Micro-Fit 3.0™ MOLEX 043025-2000, MF30-HFD1-20, 5560-20) колодка на кабель (розетка) двухрядная, шаг 3,0 мм; 20 конт. (2x10),
код товара 16586, 20 штук

Наименование товара:

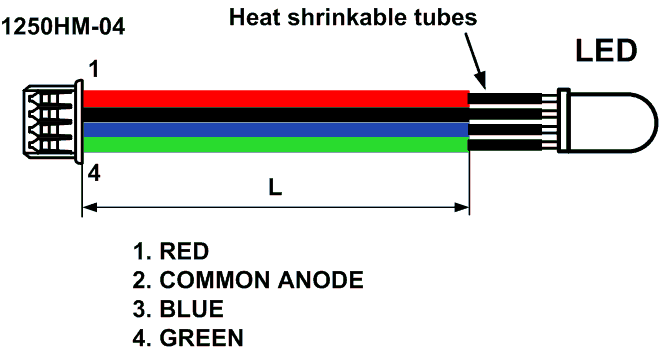

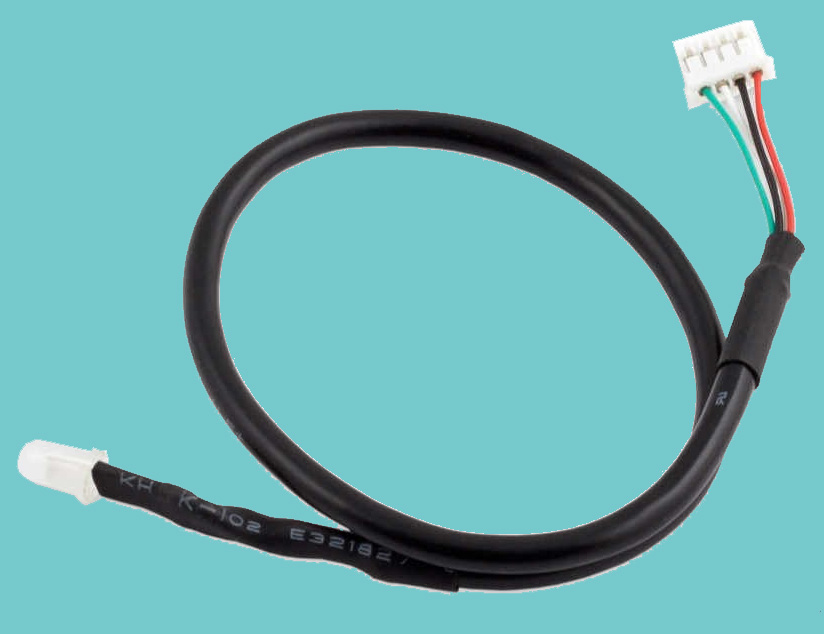

A1251-04Y-300mm-DY-5RGB9SC/C (SS53RGB9SBECY) (ОА) кабельная сборка с разъёмом 1250HM-04 (длина проводов 300 мм) и светодиодом 5RGB9SC\A (ОА) для потолка "Звездное небо"

Применяемые разъемы и терминалы:

1) A1251-04Y (1.25-4Y, PicoBlade™ MOLEX 51021-0400) корпус розетки однорядной на кабель, шаг 1,25 мм, 4 контакта; 1,25мм; 4-конт.,
код товара 18049, 1 штука

2) A1250-Te (1.25-T-12) контакт для розетки на кабель (терминал), шаг 1,25мм; 1,25мм,
код товара 17436, 4 штуки

3) DY-5RGB9SC/C (SS53RGB9SBECY) светодиод полноцветный; D=5мм; 33град.; (ОК),
код товара 23311, 1 штука

Наименование товара:

RCA-Y CABLE L=690 mm-open кабель с желтым штекером RCA, длина 690 мм, свободный конец

Применяемые разъемы и терминалы:

RP-405Y штеккер RCA желтый,
код товара 68569, 1 штука

Наименование товара:

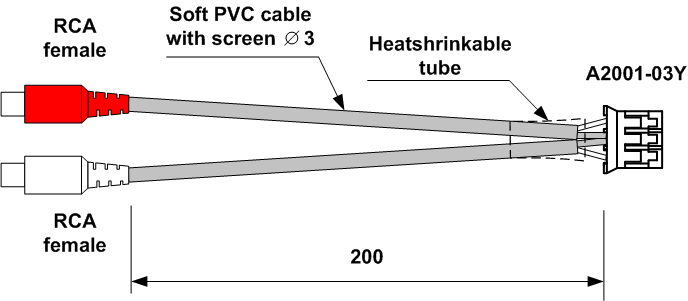

RCM-DAR-007-T1 кабель аудио стерео RCA JACK X2: два гнезда RCA на экранированный провод длиной 200 мм с разъемом A2001-03

Применяемые разъемы и терминалы:

1) A2001-03Y (PH-3Y, JST PHR-3, MU-03F, Molex 51065-0300, PHR-03, HB-03, DS1066-03MC) корпус розетки однорядной на кабель; P=2,0мм; 3-конт.; пластик,
код товара 24307, 1 штука

2) A2001-Te (PH-T-D, JST SPH-002T-P0.5S, PH-L-1, Molex 0502128000) контакт для розетки на кабель (терминал); P=2,0мм; A.W.G. 30-24; латунь луженая,
код товара 17482, 4 штуки

Наименование товара:

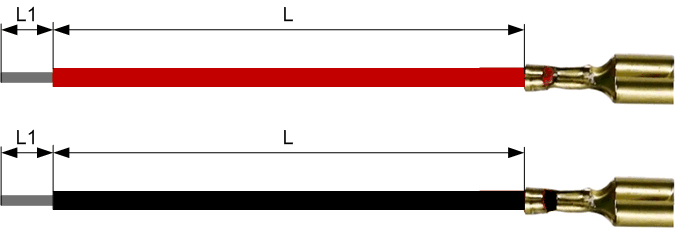

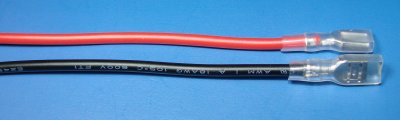

18AWG-terminal-4.8-wires-RED-BLACK-200mm провода для аккумулятора с терминалами 4.8 мм в изоляции

Применяемые компоненты и терминалы:

1) ST1870802 наконечник кабельный клемма ножевая "мама"; отожженная бронза; AWG#24-18; располож.цепью,
код товара 49451, 2 штуки

2) S5830 кожух клеммы серии 187; диаметр провода=3,0мм; D=3,0мм; L=22,0мм; W=5,8мм; мягкий полихлорвинил; натуральный,
код товара 20023, 2 штуки

Наименование товара:

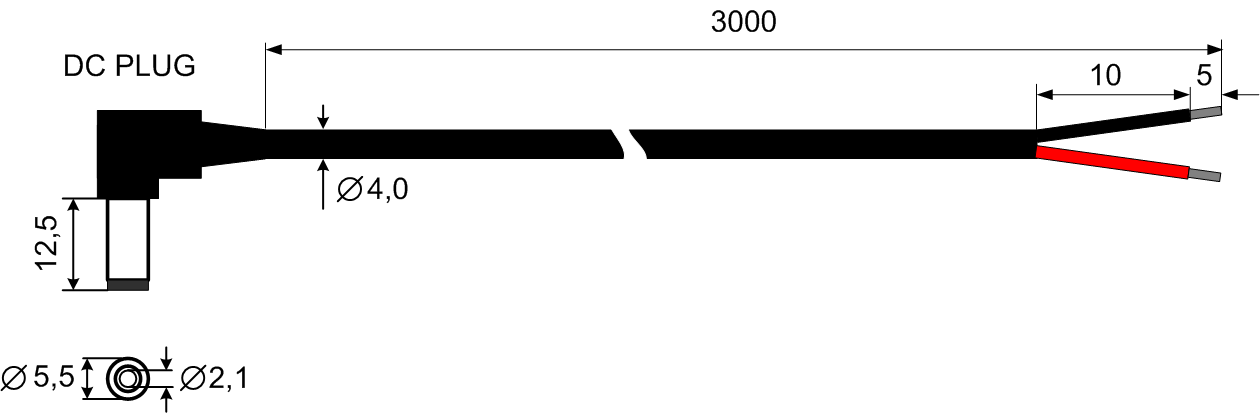

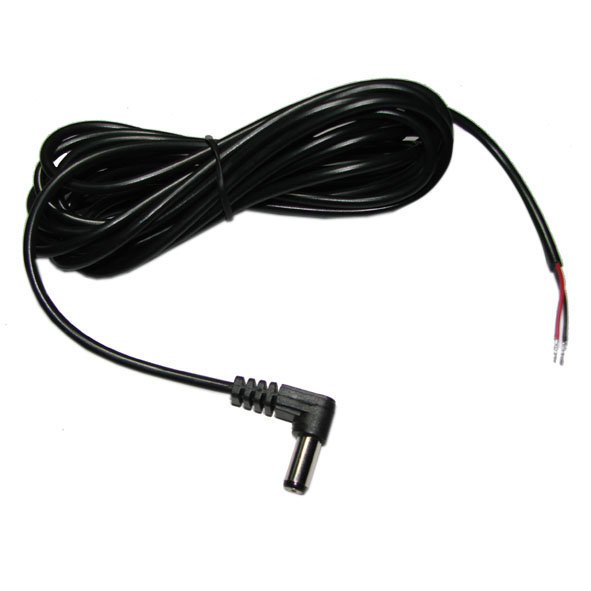

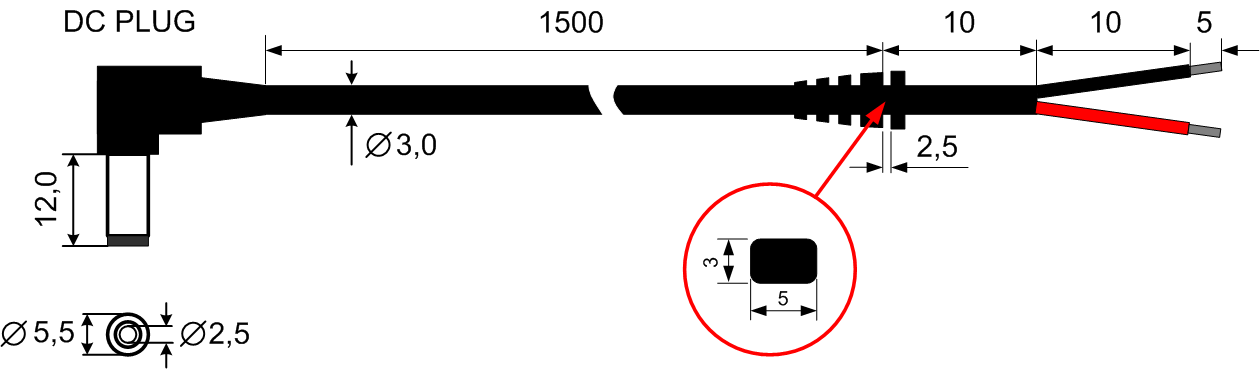

Кабель низковольтный вторичного питания заказной длины 3000мм: красный и черный провод в общей изоляции с угловым DC разъемом 5,5x2,1x9,0мм

Примечание: угловые DC-штекеры не поставляются отдельно, а только залитыми на кабель.

Примечание: угловые DC-штекеры не поставляются отдельно, а только залитыми на кабель.

Наименование товара:

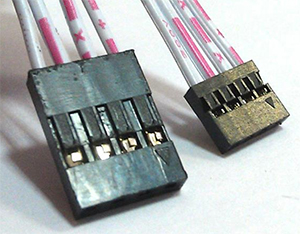

RTE-0005 (BLS2-04-150mm-BLS-04) жгут проводов длиной 150 мм

Применяемые разъемы и терминалы:

1) KR2006H-04P-1 (2026A-04P, 2026A-04, BLS2-1x4, BLS2-4) корпус однорядной розетки на кабель, шаг 2,0 мм; 4-конт.,
код товара 23339, 1 штука

2) KR2006-TP (2026TG) контакт для розетки на кабель (терминал); A.W.G.#24...#28; латунь луженая,
код товара 17487, 4 штуки

3) C8-1* 4Y (2226A-04, BLS-4) корпус однорядной розетки на кабель; P=2,54мм; полистирол,усиленный стекловолокном UL-94V-2; 4-конт.,
код товара 17299, 1 штука

4) C8-T (2226TG) контакт для розетки на кабель (терминал); золоченая латунь,
код товара 17484, 4 штуки

Наименование товара:

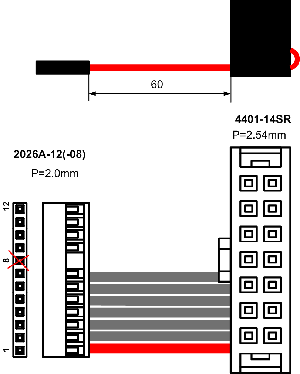

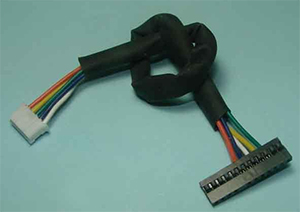

22AWG-A2001-05Y (MU-5F) 185mm 2026A-12(-08) цветные провода 185 мм в термоусад. трубке с 5-конт. и 12 конт. разъемами шаг 2,0мм (без 8-го контакта)

Применяемые разъемы и терминалы:

1) A2001-05Y (PH-5Y, JST PHR-5, MU-05F, Molex 51065-0500, PHR-05, HB-05, DS1066-05MC) корпус розетки однорядной на кабель; P=2,0мм; 5-конт.; пластик,
код товара 24309, 1 штука

2) A2001-Te (PH-T-D, JST SPH-002T-P0.5S, PH-L-1, Molex 0502128000) контакт для розетки на кабель (терминал); P=2,0мм; A.W.G. 30-24; латунь луженая,
код товара 17482, 5 штук

3) 2026A-12(-08) корпус однорядной розетки на кабель, шаг 2,0 мм, 12 контактов (без 8-го контакта),
код товара 53437, 1 штука

4) KR2006-TP (2026TG) контакт для розетки на кабель (терминал); A.W.G.#24...#28; латунь луженая,
код товара 17487, 5 штук

Наименование товара:

RTE-0006 (BLS-02-300mm-MPS800N) жгут проводов длиной 300 мм с переключателем

Применяемые переключатели, разъемы и терминалы:

1) MPS-800N (NO LOCK) переключатель кнопочный 2P2T (8,0x8,0мм) без фиксации,
код товара 34925, 1 штука

2) C8-1* 2Y (2226A-02, BLS-2) корпус однорядной розетки на кабель; P=2,54мм; полистирол,усиленный стекловолокном UL-94V-2; 2-конт.,
код товара 17301, 1 штука

3) C8-T (2226TG) контакт для розетки на кабель (терминал); золоченая латунь,
код товара 17484, 2 штуки

Наименование товара:

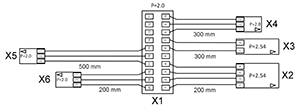

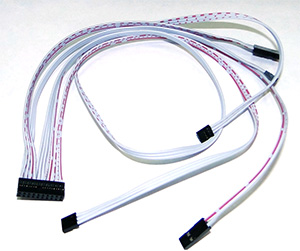

RTE-0010 жгут проводов

Применяемые переключатели, разъемы и терминалы:

1) KR2006H-03P-1 (2026A-03P, 2026A-03, BLS2-1x3, BLS2-3) корпус однорядной розетки на кабель, шаг 2,0 мм; 3-конт.,
код товара 23338, 3 штуки

2) KR2006H-2x10P-1 (2026B-20, BLD2-2x10) корпус двухрядной розетки на кабель, шаг 2,0x2,0 мм; 2x10-конт.,
код товара 60150, 1 штука

3) KR2006-TP (2026TG) контакт для розетки на кабель (терминал); A.W.G.#24...#28; латунь луженая,
код товара 17487, 15 штук

4) C8-1* 2Y (2226A-02, BLS-2) корпус однорядной розетки на кабель; P=2,54мм; полистирол,усиленный стекловолокном UL-94V-2; 2-конт.,
код товара 17301, 1 штука

5) C8-1* 4Y (2226A-04, BLS-4) корпус однорядной розетки на кабель; P=2,54мм; полистирол,усиленный стекловолокном UL-94V-2; 4-конт.,
код товара 17299, 1 штука

6) C8-T (2226TG) контакт для розетки на кабель (терминал); золоченая латунь,
код товара 17484, 6 штук
