| Конденсаторы алюминиевые электролитические SMD для поверхностного монтажа |
Конструкция и размеры

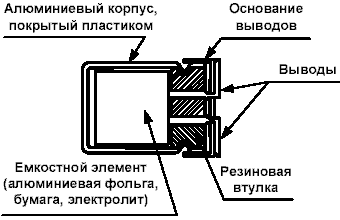

Конструкция
| Система обозначений: |
| CS |
1C |
101 |
M |
|
С |
R |
E |
54 |
| 1 |
2 |
3 |
4 |
|
5 |
6 |
7 |
8 |
|
|
1. Серия: CS, CK, CN, KP, LZ, KZ, EL, WL, HR
2. Рабочее напряжение:
| Uраб., В | 4 | 6,3 | 10 | 16 | 25 | 35 | 40 | 50 | 63 | 100 |
| Код | 0G | 0J | 1A | 1C | 1E | 1V | 1G | 1H | 1J | 2A |
3. Емкость:
| C, мкФ | 0,1 | 0,22 | 0,33 | 0,47 | 1 | 1,5 | 2,2 | 3,3 | 4,7 | 10 | 15 | 22 | 33 | 47 | 100 | 150 | 220 | 330 | 470 | 1000 | 1500 | 2200 |
| Код | 0R1 | R22 | R33 | R47 | 010 | 1R5 | 2R2 | 3R3 | 4R7 | 100 | 150 | 220 | 330 | 470 | 101 | 151 | 221 | 331 | 471 | 102 | 152 | 222 |
4. Допуск:
| % | ±10 | ±15 | ±20 | +100-0 | +30-10 | +20-0 | +50-10 | +75-10 | +20-10 | +20-5 | +30-0 | +80-20 |
| Код | K | L | M | P | Q | R | T | U | V | H | F | Z |
5. Тип: С - для поверхностного монтажа
6. Упаковка: R - в ленте на катушках
7. Диаметр:
8. Длина:
| L, мм | 5 | 5,4 | 5,8 | 7 | 7,7 | 9 | 10,5 |
| Код | 05 | 54 | 58 | 07 | 77 | 09 | 10 |
|
Размеры
*Маркировка для 6,3V: «6V»
**Для размера 6,3х7,7 допуск L=0,3; для D= 8, 10 мм допуск L=0,5
***Обозначение кода, емкости и напряжения для D= 8, 10 мм выполнено на боковой поверхности
|
| DxL | 4x5,4 | 5x5,4 | 6,3x5,4 | 6,3x7,7 | 8x10,5 | 10x10,5 |
| A | 1,8 | 2,1 | 2,4 | 2,4 | 2,9 | 3,2 |
| B | 4,3 | 5,3 | 6,6 | 6,6 | 8,3 | 10,3 |
| C | 4,3 | 5,3 | 6,6 | 6,6 | 8,3 | 10,3 |
| E | 1,0 | 1,3 | 2,2 | 2,2 | 3,1 | 4,5 |
| L | 5,4 | 5,4 | 5,4 | 7,7 | 10,5 | 10,5 |
|
Рекомендуемы размеры
контактных площадок на плате
| Размер,мм | X | Y | a |
| 4 | 1,6 | 2,6 | 1,0 |
| 5 | 1,6 | 3,0 | 1,4 |
| 6,3 | 1,6 | 3,5 | 2,1 |
| 8x10 | 2,5 | 3,5 | 3,0 |
| 10x10,5 | 2,5 | 4,0 | 4,0 |
|

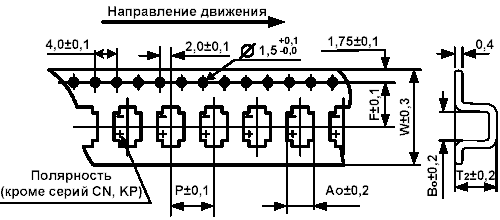

Упаковка на ленте в катушках
| Серии | CS, CK, CN, LZ | KP, EL, KZ, WL | CS, CK, CN, LZ, KP, EL, KZ, WL |
| DxL | 4x5,4 | 5x5,4 | 6,3x5,4 | 4x5,4 | 5x5,4 | 6,3x5,4 | 6,3x7,7 | 8x10,5 | 10x10,5 |
| W | 12,0 | 12,0 | 16,0 | 12,0 | 12,0 | 16,0 | 16,0 | 24,0 | 24,0 |
| P | 8,0 | 12,0 | 12,0 | 8,0 | 12,0 | 12,0 | 12,0 | 16,0 | 16,0 |
| F | 5,5 | 5,5 | 7,5 | 5,5 | 5,5 | 7,5 | 7,5 | 11,5 | 11,5 |
| Ao | 5,0 | 6,0 | 7,0 | 5,0 | 6,0 | 7,0 | 7,0 | 8,7 | 10,7 |
| Bo | 5,0 | 6,0 | 7,0 | 5,0 | 6,0 | 7,0 | 7,0 | 8,7 | 10,7 |
| T2 | 5,8 | 5,8 | 5,8 | 6,3 | 6,3 | 6,3 | 8,4 | 11,0 | 11,0 |
|

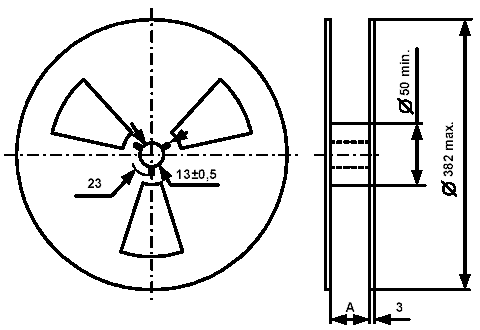

| D | 4 | 5 | 6,3 | 8, 10 |
| A | 14,0 | 14,0 | 18,0 | 26,0 |
| DxL Количество в ролике. | шт. |
| 4x5,4/5,8 | 2000 |
| 5; 6,3x5,4/5,8 | 1000 |
| 6,3x7,7 | 1000 |
| 8; 10x10,5 | 500 |
|
|
|
|
|
