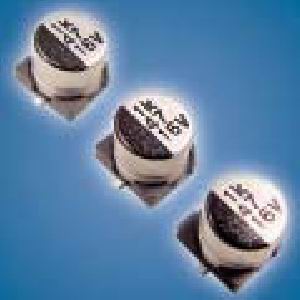

| Конденсаторы алюминиевые электролитические SMD для поверхностного монтажа |
Серия CS - стандартная 85°С
- Конденсаторы алюминиевые электролитические SMD для поверхностного монтажа
- Для автоматического монтажа на плату с высокой плотностью компонентов
- Широкий диапазон емкостей и напряжений
Спецификация:
- Диапазон рабочих температур: -40 ...+85°С
- Рабочий диапазон напряжений: 4 ... 100 В пост. тока
- Номинальный диапазон емкостей 0,1 ... 1500 мкФ
- Допуск емкостей ± 20% (при +20°С, 120 Гц)
- Ток утечки I £ 0,01CV или 3 мкА (макс.)
где:
I - ток утечки, мкА
С - номинальная емкость, мкФ
V - рабочее напряжение, В
Рассеивающий фактор (tan d) при 120 Гц и +20°С
| Номинальное напряжение, В | 4 | 6,3 | 10 | 16 | 25 | 35 | 50 | 63 | 100 |
| tan d макс | 0,35 | 0,26 | 0,20 | 0,16 | 0,14 | 0,12 | 0,12 | 0,10 | 0,08 |
Характеристики при низкой температуре (на частоте 120 Гц):
| Отношение импедансов | 4 | 6,3 | 10 | 16 | 25 | 35 | 50 | 63 | 100 |
| Z(-25°С)/Z(+20°С) | 7 | 4 | 3 | 2 | 2 | 2 | 2 | 2 | 2 |
| Z(-40°С)/Z(+20°С) | 15 | 8 | 6 | 4 | 4 | 3 | 3 | 3 | 3 |
Нагрузка:
После 2000 часов применения постоянного рабочего напряжения при +85°С конденсаторы соответствуют следующим пределам (испытания при +20°С):
| Изменение емкости | £ ±20% (для 4В - ±25%)
начального значения |
| Рассеивающий фактор (tan d) | £ 200% начального
значения |
| Ток утечки | £ начального
значения |
|
Обозначения, конструкция, размеры, упаковка
Хранение
После хранения в течение 1000 часов при +85°С при отсутствии напряжения характеристики
конденсаторов должны соответствовать характеристикам, указанным выше.
Сопротивление нагреву при пайке
Конденсаторы должны выдерживать нагрев при температуре 250°С в течение 30 секунд.
После пайки характеристики должны соответствовать следующим:
| Изменение емкости | £ ±10% начального
значения |
| Рассеивающий фактор(tan d) | £ начального значения |
| Ток утечки |
|
Размеры и максимальный допустимый ток пульсаций:
Емкость,
мкФ | код | Напряжение, В |
| 4 | 6,3 | 10 | 16 | 25 |
| 0G | 0J | 1A | 1C | 1E |
| 4,7 | 4R7 | | | | | | | | | 4x5,4 | 19 |
| 10 | 100 | | | | | | | 4x5,4 | 25 | 5x5,4 | 28 |
| 15 | 150 | | | | | | | 4x5,4 | 28 | 5x5,4 | 34 |
| 22 | 220 | | | 4x5,4 | 31 | 5x5,4 | 35 | 5x5,4 | 39 | 6,3x5,4 | 52 |
| 33 | 330 | 4x5,4 | 28 | 5x5,4 | 39 | 5x5,4 | 43 | 6,3x5,4 | 57 | 6,3x5,4 | 63 |
| 47 | 470 | 4x5,4 | 33 | 5x5,4 | 47 | 6,3x5,4 | 52 | 6,3x5,4 | 68 | 6,3x5,4 | 68 |
| 56 | 560 | 4x5,4 | 39 | 6,3x5,4 | 54 | 6,3x5,4 | 68 | 6,3x5,4 | 74 | 6,3x5,4 | 82 |
| 68 | 680 | 5x5,4 | 45 | 6,3x5,4 | 62 | 6,3x5,4 | 72 | 6,3x5,4 | 80 | 6,3x5,4 | 94 |
| 100 | 101 | 5x5,4 | 56 | 6,3x5,4 | 71 | 6,3x5,4 | 76 | 6,3x5,4 | 86 | 6,3x7,7 | 145 |
| 150 | 151 | 6,3x5,4 | 74 | 6,3x5,4 | 78 | 6,3x5,4 | 88 | 6,3x7,7 | 150 | 8x10,5 | 190 |
| 220 | 221 | 6,3x5,4 | 96 | 6,3x7,7 | 95 | 6,3x7,7 | 170 | 6,3x7,7 | 160 | 8x10,5 | 230 |
| 330 | 331 | 6,3x7,7 | 150 | 6,3x7,7 | 190 | 8x10,5 | 250 | 8x10,5 | 280 | 10x10,5 | 305 |
| 470 | 471 | 6,3x7,7 | 200 | 8x10,5 | 270 | 8x10,5 | 300 | 10x10,5 | 330 | ↑ | ↑ |
| 680 | 681 | 8x10,5 | 285 | 8x10,5 | 320 | 10x10,5 | 380 | 10x10,5 | 390 |
| 1000 | 102 | 8x10,5 | 340 | 10x10,5 | 400 | 10x10,5 | 450 | | |
| 1500 | 152 | 10x10,5 | 390 | | | | | | | Размеры | Ток пульсаций |
Емкость,
мкФ | код | Напряжение, В |
| 35 | 50 | 63 | 100 |
| 1V | 1H | 1J | 2A |
| 0,1 | 0R1 | | | 4x5,4 | 1,0 | 4x5,4 | 1,0 | | |
| 0,22 | R22 | | | 4x5,4 | 2,3 | 4x5,4 | 2,3 | | |
| 0,33 | R33 | | | 4x5,4 | 3,5 | 4x5,4 | 3,5 | | |
| 0,47 | R47 | | | 4x5,4 | 5,0 | 4x5,4 | 5,0 | | |
| 1 | 010 | | | 4x5,4 | 10 | 4x5,4 | 10 | 4x5,4 | 10 |
| 1,5 | 1R5 | | | 4x5,4 | 12 | 4x5,4 | 12 | 6,3x5,4 | 15 |
| 2,2 | 2R2 | | | 4x5,4 | 15 | 4x5,4 | 15 | 6,3x5,4 | 20 |
| 3,3 | 3R3 | 4x5,4 | 18 | 4x5,4 | 18 | 4x5,4 | 18 | 6,3x5,4 | 28 |
| 4,7 | 4R7 | 4x5,4 | 20 | 5x5,4 | 23 | 5x5,4 | 23 | 6,3x5,4 | 35 |
| 10 | 100 | 5x5,4 | 30 | 6,3x5,4 | 34 | 6,3x5,4 | 34 | 6,3x7,7 | 50 |
| 22 | 220 | 6,3x5,4 | 54 | 6,3x5,4 | 45 | 6,3x7,7 | 70 | 8x10,5 | 120 |
| 33 | 330 | 6,3x5,4 | 60 | 6,3x7,7 | 85 | 6,3x7,7 | 85 | 10x10,5 | 190 |
| 47 | 470 | 6,3x5,4 | 70 | 6,3x7,7 | 90 | 8x10,5 | 170 | ↑ | ↑ |
| 56 | 560 | 6,3x7,7 | 80 | 6,3x7,7 | 110 | 8x10,5 | 200 |
| 68 | 680 | 6,3x7,7 | 110 | 8x10,5 | 170 | 10x10,5 | 230 |
| 100 | 101 | 6,3x7,7 | 130 | 8x10,5 | 200 | 10x10,5 | 280 |
| 150 | 151 | 8x10,5 | 215 | 10x10,5 | 240 | | |
| 220 | 221 | 10x10,5 | 270 | | | | | Размеры | Ток пульсаций |
Частотный коэффициент допустимого тока пульсаций:
| Частота, Гц | 50 | 120 | 300 | 1000 | 10000 |
| Коэффициент | 0,70 | 1,00 | 1,17 | 1,36 | 1,50 |
|
|
|
|
