Конденсаторы керамические многослойные ЧИП (для поверхностного монтажа)

Конденсаторы SMD керамические многослойные (MLCC) широкого применения
высокочастотные с диэлектриком X7R

Типоразмеры: 0201; 0402; 0603; 0805; 1206; 1210; 1812; 1825; 2220; 2225

Конденсаторы SMD керамические многослойные (MLCC) широкого применения высокочастотные с диэлектриком X7R. Диэлектрик X7R имеет более высокую диэлектрическую проницаемость чем диэлектрик COG (NPO), но меньшую температурную стабильность. Стандартный допуск емкости поставлемых конденсаторов с диэлектриком X7R равен 10%. Предназначены для применения в высокочастотных цепях.

Особенности:

  • Емкость стабильна в рабочем диапазоне температур -55°C...+125°C, допуск ±10%.
  • Имеют многослойную монолитную структуру, высокую надежность
  • Поставляются в лентах на роликах для автоматического монтажа

Система обозначений SMD керамических конденсаторов SAMSUNG

Электрические характеристики конденсаторов SMD керамических многослойных (MLCC) широкого применения

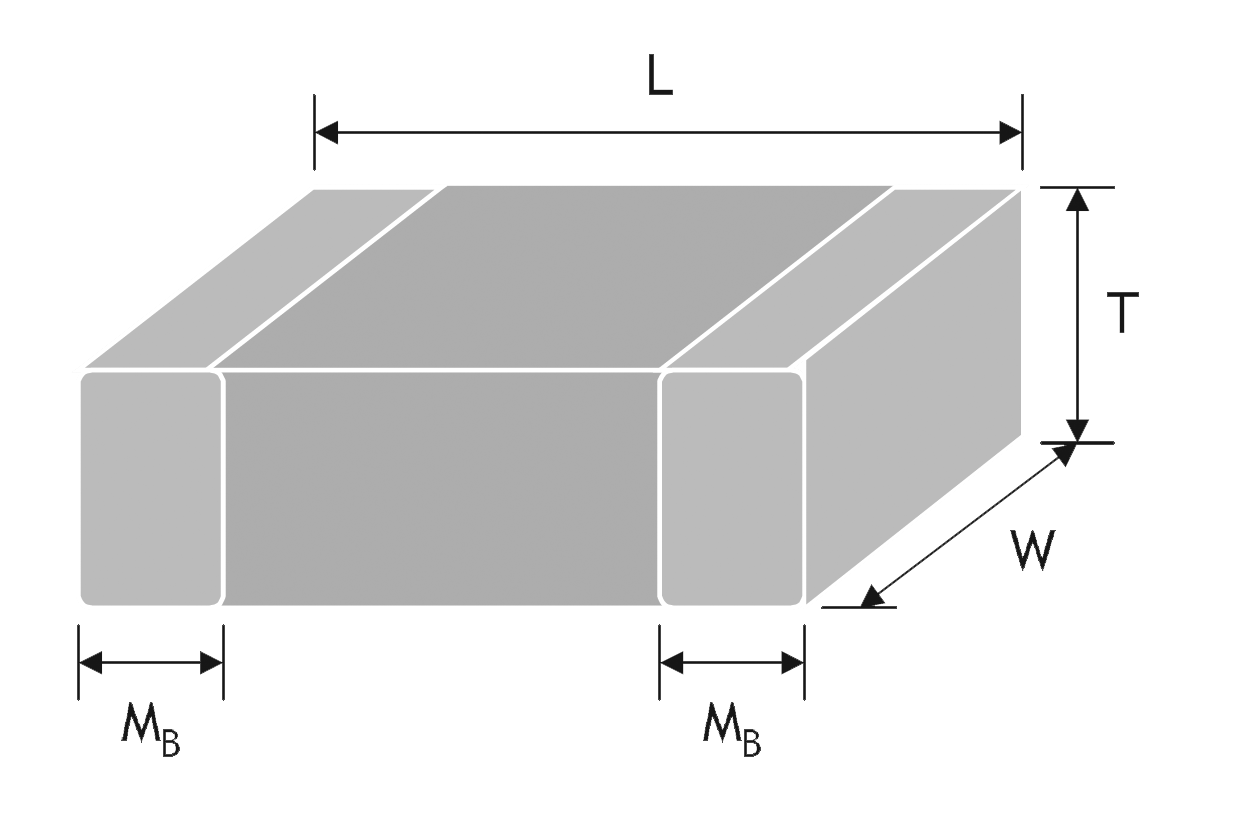

Размеры:

Размеры:

Типоразмер
дюйм (мм)
L (мм) W (мм) T (мм)/Код Способ
пайки*
MB (мм)
01R5 (0402) 0.40±0.02 0.20±0.02 0.20±0.02 V R 0.10±0.03
0201 (0603) 0.6±0.03 0.3±0.03 0.3±0.03 L R 0.15±0.05
0.6±0.05#2 0.3±0.05#2 0.3±0.05#2
0.6±0.09#3 0.3±0.09#3 0.3±0.09#3 0.15+0.1/-0.05
0402 (1005) 1.00±0.05 0.50±0.05 0.50±0.05 N R 0.25+0.05/-0.10
0.50+0.02/-0.05 Q R
1.00±0.20 0.50±0.20 0.50±0.20 E R
0603 (1608) 1.60±0.10 0.80±0.10 0.80±0.07 S R / W 0.40±0.15
1.60+0.15/-0.10 0.80+0.15/-0.10 0.50±0.10 H R / W
0.80+0.15/-0.10 X R / W
1.60±0.20#1 0.80±0.20#1 0.80±0.20#1
0805 (2012) 2.00±0.15 1.25±0.10 0.50±0.10 H R / W 0.50±0.20
0.60±0.10 A R / W
0.80±0.10 B R / W
1.25±0.10 D R
2.00±0.20 1.25±0.20 0.85±0.10 T R / W
1.25±0.20 I R
1206 (3216) 3.20±0.15 1.60±0.15 0.80±0.10 B R / W 0.60±0.20
(0.5±0.25)***
0.95±0.10 C R
1.25±0.10 D R
3.20±0.20 1.15±0.15 J R
1.60±0.20 1.60±0.20 G R
0.85±0.10 T R / W
3.20 +0.30/-0.10 1.60 +0.30/-0.10 1.60+0.30/-0.10 P R
1210 (3225) 3.20±0.30 2.50±0.20 0.95±0.10 C R 0.75±0.25
0.85±0.10 T R
1.25±0.10 D R
3.20±0.40 2.50±0.30 1.60±0.20 G R
2.00±0.20 K R
2.50±0.30 M R
1808 (4520) 4.50±0.40
(4.5+0.5/-0.3)**
2.03±0.25 1.25±0.10 D R 0.75±0.25
(0.5±0.25)***
1.40±0.15 F R
1.60±0.20 G R
2.00±0.20 K R
1812 (4532) 4.50±0.40
(4.5+0.5/-0.3)**
3.20±0.30 1.25±0.10 D R 0.75±0.25
(0.5±0.25)***
1.60±0.20 G R
2.00±0.20 K R
3.20±0.40 2.50±0.30 M R
2.80±0.30 U R
1825 (4563) 4.60±0.50 6.30±0.40 1.60±0.20 (G)
2.00±0.20 (K)
2.50±0.30 (M)
2.80±0.30 (U)
R ≥0.26
2211 (5728) 5.70±0.50 2.80±0.30 R ≥0.30
2220 (5750) 5.70±0.50 5.00±0.40 R ≥0.30
2225 (5763) 5.70±0.50 6.30±0.40 R ≥0.30

* R = пайка методом оплавления паяльной пасты в печи; W = пайка волной.
** Для 1808 200V~3kV, 1812 200V~3kV и сертифицированных продуктов.
*** Для 1206 1000V ~3kV, 1808 200~3kV, 1812 200~3kV и сертифицированных продуктов.
#1 : Для 0603/Cap≥10μF или 0603(≤6.3V)/Cap≥4.7μ Для 0603(>10V)/Cap>1μF.
#2 : Для 0201/Cap≥0.68μF.
#3 : For 0201/Cap ≥ 1μF.
Данная таблица может быть использована только для серий общего применения

Диапазон емкостей (в ячейках указан код толщины):

Код толщины A B C D E F G H I J K L M N P Q S T U V X
Толщина T, мм 0,6 0,8 0,95 1,25 0,5 1,4 1,6 0,5 1,25 1,15 2,0 0,3 2,5 0,5 1,6 0,5 0,8 0,85 2,8 0,2 0,8


Наличие товара и ориентировочные цены на нашем складе в Москве на данный момент можно проверить, кликнув по ячейке таблицы.


Емкость Типоразмер
код\напряжение, В
0201 0402 0603 0805 1206 1210 1812 1825 2220 2225
6,3 10 16 25 50 6,3 10 16 25 50 100 6,3 10 16 25 50 100 6,3 10 16 25 50 100 6,3 10 16 25 50 100 10 16 25 50 100 10 16 25 50 100 50 100 25 50 100 25 50 100
100pF 101
120pF 121
150pF 151
180pF 181
220pF 221
270pF 271
330pF 331
390pF 391
470pF 471
560pF 561
680pF 681
820pF 821
1000pF 102
1200pF 122
1500pF 152
1800pF 182
2200pF 222
2700pF 272
3300pF 332
3900pF 392
4700pF 472
5600pF 562
6800pF 682
8200pF 822
0,01μF 103
0,012μF 123
0,015μF 153
0,018μF 183
0,022μF 223
0,027μF 273
0,033μF 333
0,039μF 393
0,047μF 473
0,056μF 563
0,068μF 683
0,082μF 823
0,1μF 104
0,12μF 124
0,15μF 154
0,18μF 184
0,22μF 224
0,27μF 274
0,33μF 334
0,39μF 394
0,47μF 474
0,56μF 564
0,68μF 684
0,82μF 824
1,0μF 105
1,5μF 155
2,2μF 225
3,3μF 335
4,7μF 475
6,8μF 685
10μF 106
22μF 226
47μF 476
L L L L L N N N N N N S S S S S S B B B B B B
L L L L L N N N N N N S S S S S S B B B B B B
L L L L L N N N N N N S S S S S S B B B B B B B B B B B B
L L L L L N N N N N N S S S S S S B B B B B B B B B B B B
L L L L L N N N N N N S S S S S S B B B B B B B B B B B B
L L L L L N N N N N N S S S S S S B B B B B B B B B B B B
L L L L L N N N N N N S S S S S S B B B B B B B B B B B B
L L L L L N N N N N N S S S S S S B B B B B B B B B B B B
L L L L L N N N N N N S S S S S S B B B B B B B B B B B B
L L L L L N N N N N N S S S S S S B B B B B B B B B B B B
L L L L L N N N N N N S S S S S S B B B B B B B B B B B B
L L L L L N N N N N N S S S S S S B B B B B B B B B B B B
L L L L L N N N N N N S S S S S S B B B B B B B B B B B B C C C C C D D D D D K K K K K K K K
L L L L   N N N N N N S S S S S S B B B B B B B B B B B B C C C C C D D D D D K K K K K K K K
L L L L   N N N N N N S S S S S S B B B B B B B B B B B B C C C C C D D D D D K K K K K K K K
L L L L   N N N N N N S S S S S S B B B B B B B B B B B B C C C C C D D D D D K K K K K K K K
L L L L   N N N N N N S S S S S S B B B B B B B B B B B B C C C C C D D D D D K K K K K K K K
L L L L   N N N N N N S S S S S S B B B B B B B B B B B B C C C C C D D D D D K K K K K K K K
L L L L   N N N N N N S S S S S S B B B B B B B B B B B B C C C C C D D D D D K K K K K K K K
L L L L   N N N N N N S S S S S S B B B B B B B B B B B B C C C C C D D D D D K K K K K K K K
L L L L   N N N N N N S S S S S S B B B B B B B B B B B B C C C C C D D D D D K K K K K K K K
L L L L   N N N N N   S S S S S S B B B B B B B B B B B B C C C C C D D D D D K K K K K K K K
L L L     N N N N N   S S S S S S B B B B B B B B B B B B C C C C C D D D D D K K K K K K K K
L L L     N N N N N   S S S S S S B B B B B B B B B B B B C C C C C D D D D D K K K K K K K K
L L L L   N N N N N   S S S S S S B B B B B B B B B B B B C C C C C D D D D D K K K K K K K K
          N N N N     S S S S S X B B B B B B B B B B B B C C C C C D D D D D K K K K K K K K
          N N N N     S S S S S X B B B B B B B B B B B B C C C C C D D D D D K K K K K K K K
          N N N N     S S S S S X B B B B B B B B B B B B C C C C C D D D D D K K K K K K K K
L L L     N N N N     S S S S S X B B B B B B B B B B B B C C C C C D D D D D K K K K K K K K
          N N N N     S S S S S X B B B B B D B B B B B B C C C C C D D D D D K K K K K K K K
          N N N N     S S S S X X B B B B B D B B B B B B C C C C C D D D D D K K K K K K K K
          N N N N     S S S S X X B B B B B D B B B B B B C C C C C D D D D D K K K K K K K K
          N N N N     S S S S X X B B B B B D B B B B B B C C C C C D D D D D K K K K K K K K
          N N N N     S S S S X X B B B B B D B B B B B B C C C C C D D D D D K K K K K K K K
          N N N N     S S S S X X B B B B B D B B B B B B C C C C C D D D D D K K K K K K K K
          N N N N     S S S S X X B B B B B D B B B B B D C C C C C D D D D D K K K K K K K K
          N N N N     S S S S X X B B B B B D B B B B B D C C C C C D D D D D K K K K K K K K
                      S S S X     B B B B D I B B B B B D C C C C C D D D D D K K K K K K K K
                      S S S X     D D D D D I C C C C C G C C C C D D D D D D K K K K K K K K
                      S S S X     D D D D D I C C C C C G C C C C D D D D D D K K K K K K K K
          N N N N     S S S X X   D D D D D I C C C C C G C C C C D D D D D D K K K K K K K K
                      X X X X     D D D D I   C C C C D G C C C C G D D D D D K K K K K K K K
                      X X X X X   D D D D I   C C C C D G C C C D G D D D D D K K K K K K K K
                      X X X X     D D D D I   C C C J P G C C C D M D D D D D K K K K K K K K
          N N         X X X X X   D D D D I I J J J J P G C C C D M D D D D D K K K K K K K K
                      X X X       D D D D     J J J J P P D D D D M D D D D D K K K K K K K K
                      X X X       D D D D     J J J J P P D D D D K D D D K K K K K K K K K K
                      X X X       D D D D     J J J J P P D D D D K D D D K K K K K K K K K K
          N N         X X X X X   D D D D I   J J J J P P D D D D K D D D K K K K K K K K K K
                                  I I I I     J J J P       K G M M       K K K K K K K K K K
                      X X X       I I I I I   J J J P P P   K G M M       M M K K K K K K K K
                                              P P P P       K G K             K K K K K K K K
                      X X X       I I I I     P P P P P   K K K M M           K K K K M K K
                                                                                  M M U M M
                                  I I I       P P P P     K K K M                 U U U U U
                                              P P P       M M M
                                                          M
