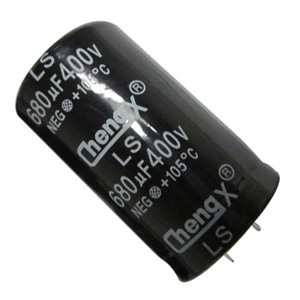

CP серия
С жесткими выводами, стандартные

ОСОБЕННОСТИ
1. Высоконадежные конденсаторы, выдерживающие высокой ток пульсаций.
2. Два или три размера с теми же характеристиками.
3. Алюминиевый корпус с взрывозащищающим клапаном.
4. Лучшее для импульсных источников питания.
5. Срок работы: 3000 часов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочие характеристики

Диапазон рабочих температур

-40...+105°C

-25...+105°C

Номинальный рабочий диапазон напряжения

10...100 В

160...450 В

Диапазон емкостей

47...56000 мкФ

Допустимое отклонение емкостей

±20% (120 Гц, +20°C)

Ток утечки

I ≤ 3 CV (мкА) после 5 минутного подключения номинального рабочего напряжения при +20°C

Рассеивающий фактор
tan δ (120 Гц, +20°C)

Рабочее напряжение, В	10	16	25	35	50	63	80	100	160-220	250	315-450
tan δ (max)	0,55	0,50	0,45	0,40	0,35	0,30	0,25	0,20	0,15	0,15	0,25

Для значения емкости >33000 мкФ, добавить следующее расчетное значение: (номинальная емкость)-33000 мкФ / 10000 мкФ x 0,1

Низкотемпературные характеристики

Соотношение импедансов макс. на 120 Гц

Рабочее напряжение, В	10	16	25	35	50	63	80	100	160	200-220	250	315-385	400-420	450
Z-25°C / Z+20°C	6	6	6	6	4	3	3	3	8	8	8	8	8	8
Z-40°C / Z+20°C	15	15	15	15	15	15	15	15	-	-	-	-	-	-

Высокотемпературная нагрузка

Время испытания: 3000 часов
Температура тестирования: +105°C
Условия тестирования: Номинальное рабочее напряжение постоянного тока с максимальным током пульсаций
Испытания при +20°C
Ток утечки: ≤ начального указанного значения
Изменение емкости на ±20% начального измеренного значения
tan δ : ≤ 200% начального указанного значения

Срок годности

При 105°C и отсутствии напряжения применяются после 1000 часов, а затем стабилизируется на 20°C конденсаторы должны отвечать следующим пределам
Ток утечки: ≤ начального указанного значения
Емкость изменяется на ±15% начального измеренного значения
tan δ: ≤ 150% начального указанного значения

Стандарт

JIS C - 5101 (IES 60384)

ГАБАРИТНЫЕ РАЗМЕРЫ

Напряжение (код)		10V (1A)		16V (1C)		25V (1E)		35V (1V)		50V (1H)
Емкость, мкФ	Код	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций
1500	158									20x35	1,29
1800	188									20x30 22x25	1,53 1,50
2200	228									20x35 22x30	1,72 1,70
2700	278							20x25	1,62	20x35 22x30 25x25	1,82 1,80 1,80
3300	338							20x30 22x25	1,94 1,90	20x40 22x35 25x30	2,01 2,00 2,00
3900	398					20x25	1,72	20x35 22x30	2,02 2,00	22x40 25x30 30x25	2,23 2,20 2,20
4700	478					20x30 22x25	2,04 2,00	20x40 22x35 25x25	2,21 2,20 2,20	22x45 25x35 30x30	2,50 2,43 2,50
5600	568			20x25	1,89	20x35 22x30	2,23 2,20	22x35 25x30 22x40	2,40 2,40 2,60	22x50 25x40 30x30	2,80 2,80 2,76
6800	688	20x25	1,41	20x30 22x25	2,25 2,20	20x40 22x30 25x25	2,72 2,40 2,40	25x35 30x25 22x50	2,60 2,78 2,90	25x45 30x35 35x30	3,30 3,30 3,30
8200	828	20x30	1,67	20x35 22x30	2,43 2,40	22x35 25x30 30x25	2,70 2,70 2,70	25x40 30x30 25x45	2,90 2,90 3,20	30x40 35x35	3,71 3,85
10000	109	20x30 22x25	1,88 1,80	20x40 22x30 25x25	2,79 2,60 2,60	22x40 25x35 30x30	3,00 3,00 3,00	30x35 25x50	3,20 3,50	30x50 35x40	4,51 4,49
12000	129	20x35 22x30 25x25	2,23 2,20 2,20	22x35 25x30	2,90 2,90	22x50 25x40 30x30	3,20 3,20 3,20	30x40 35x30	3,50 3,50	35x45	4,56
15000	159	20x40 22x35 25x25	2,31 2,30 2,30	22x40 25x35 30x25	3,20 3,20 3,11	25x45 30x35 35x30	3,60 3,60 3,60	30x45 35x35	3,90 3,90	35x50	4,80
18000	189	22x40 25x30 30x25	2,52 2,40 2,49	22x45 25x40 30x30	3,50 3,50 3,50	30x40 35x35	3,90 3,90	35x40	4,51
22000	229	22x45 25x35 30x25	2,60 2,60 2,60	25x45 30x30 35x30	3,80 3,80 3,80	30x45 35x35	4,30 4,30	35x45	5,24
27000	279	22x50 25x40 30x30	3,19 3,10 3,10	25x50 30x35 35x30	4,20 4,20 4,20	35x45	4,80
33000	339	25x45 30x35 35x30	3,40 3,40 3,40	30x40 35x35	4,70 4,70	35x50	5,55
39000	399	30x40 35x30	3,79 3,70	30x45 35x40	4,90 5,10
47000	479	30x45 35x35	4,26 4,20	30x50 35x45	5,27 5,50
56000	569	35x40	5,00
Максимально допустимый ток пульсаций (действующее значение) при 105°C 120 Гц

Напряжение (код)		63V (1J)		80V (1K)		100V (2A)		160V (2C)		180V (2P)
Емкость, мкФ	Код	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций
220	227									20x25	1,00
270	277							20x25	1,10	20x30 22x25	1,10 1,00
330	337							20x30 22x25	1,20 1,20	20x35 22x30	1,20 1,20
390	397							20x35 22x30	1,42 1,30	20x35 22x30 25x25	1,30 1,35 1,35
470	477							20x40 22x30 25x25	1,34 1,55 1,55	20x40 22x35 25x30	1,40 1,50 1,50
560	567					20x25	0,95	22x35 25x30	1,67 1,67	22x40 25x30 30x25	1,67 1,67 1,67
680	687					20x30 22x25	1,15 1,09	22x40 25x35 30x25	1,82 1,85 1,82	22x45 25x35 30x30	1,78 1,78 1,78
820	827			20x25	1,04	20x35 22x30	1,31 1,40	22x45 25x40 30x30	2,04 2,04 2,04	22x50 25x40 30x30	2,04 2,04 2,04
1000	108	20x25	1,21	20x30 22x25	1,24 1,19	20x35 22x30 25x25	1,43 1,47 1,45	25x45 30x35	2,40 2,25	25x45 30x35 35x30	2,30 2,30 2,30
1200	128	20x30 22x25	1,43 1,40	20x35 22x30	1,43 1,50	20x40 22x35 25x30	1,61 1,69 1,68	25x50 30x40 35x30	2,62 2,49 2,49	30x40 35x35	2,55 2,55
1500	158	20x35 22x30	1,52 1,50	20x35 22x30 25x25	1,57 1,59 1,59	22x40 25x35 30x25	1,97 1,98 1,95	30x45 35x35	2,84 2,84	30x45 35x40	2,90 2,90
1800	188	20x35 22x30 25x25	1,72 1,70 1,70	20x40 22x35 25x30	1,77 1,79 1,71	22x45 25x40 30x30	2,23 2,20 2,20	30x50 35x40	3,32 3,00	35x45	3,30
2200	228	20x40 22x35 25x30	2,01 2,00 2,00	22x40 25x35 30x25	2,03 2,10 1,98	25x45 30x35 35x30	2,53 2,55 2,60	35x45	3,50	35x50	3,65
2700	278	22x40 25x35 30x25	2,20 2,20 2,20	22x45 25x40 30x30	2,39 2,35 2,35	25x50 30x40 35x35	2,82 2,86 2,90
3300	338	22x45 25x35 30x30	2,60 2,39 2,50	25x45 30x35 35x30	2,64 2,61 2,60	30x45 35x35	3,30 3,25
3900	398	25x40 30x35	2,57 2,70	25x50 30x40 35x30	2,92 2,82 2,97	30x50 35x40	3,60 3,67
4700	478	25x50 30x40 35x30	3,00 3,00 3,00	30x45 35x35	3,34 3,38	35x45	3,80
5600	568	30x40 35x35	3,22 3,30	30x50 35x40	3,80 3,80	35x50	4,05
6800	688	30x50 35x40	3,86 3,84	35x45	3,90
8200	828	35x45	4,43	35x50	4,20
10000	109	35x50	5,11
Максимально допустимый ток пульсаций (действующее значение) при 105°C 120 Гц

Напряжение (код)		200V (2D)		220V (2N)		250V (2E)		315V (2F)		350V (2V)
Емкость, мкФ	Код	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций
68	686									20x25	0,47
82	826							20x25	0,64	20x30	0,54
100	127							20x30	0,69	20x30 22x25	0,60 0,69
120	127							20x30 22x25	0,75 0,75	20x35 22x30 25x25	0,68 0,75 0,75
150	157					20x25	0,79	20x35 22x30 25x25	0,82 0,82 0,82	20x40 22x35 25x30	0,78 0,82 0,83
180	187			20x25	0,90	20x30 22x25	0,90 0,88	20x40 22x35 25x30	0,90 0,92 0,93	22x40 25x30 30x25	0,92 0,92 0,90
220	227	20x25	1,00	20x30 22x25	1,00 1,00	20x35 22x30 25x25	1,00 1,00 1,08	22x40 25x30 30x25	1,04 1,04 1,04	22x45 25x35 30x30	1,05 1,04 1,02
270	277	20x30 22x25	1,10 1,10	20x35 22x30	1,15 1,15	20x40 22x35 25x30	1,10 1,18 1,27	22x45 25x35 30x25	1,16 1,16 1,16	22x50 25x40 30x30	1,16 1,18 1,17
330	337	20x35 22x30 25x25	1,20 1,25 1,25	20x40 22x35 25x25	1,25 1,25 1,25	22x40 25x30 30x25	1,30 1,30 1,35	22x50 25x40 30x30	1,33 1,33 1,33	25x45 30x35 35x30	1,29 1,34 1,22
390	397	20x40 22x35 25x30	1,31 1,35 1,35	20x45 22x35 25x25	1,40 1,40 1,40	22x45 25x35 30x30	1,49 1,49 1,49	25x45 30x35 35x30	1,47 1,47 1,47	25x50 30x40 35x35	1,51 1,51 1,47
470	477	22x40 25x30 30x25	1,50 1,50 1,50	22x40 25x30 30x25	1,51 1,44 1,50	22x50 25x40 30x30	1,65 1,65 1,65	30x40 35x30	1,70 1,70	30x45 35x35	1,65 1,69
560	567	22x45 25x35 30x25	1,67 1,70 1,67	22x45 25x35 30x30 35x25	1,70 1,64 1,70 1,71	25x45 30x35	1,80 1,80	30x45 35x35	2,05 2,05	30x50 35x40	1,85 1,90
680	687	22x50 25x40 30x30	1,78 1,82 1,78	25x40 30x35 35x30	1,84 1,93 1,89	25x50 30x40 35x30	2,03 2,00 2,00	35x40	2,17	35x45	2,20
820	827	25x45 30x35 35x30	2,10 2,04 2,04	25x45 30x40 35x30	2,08 2,19 2,16	30x45 35x35	2,30 2,30	35x45	2,20
1000	108	25x50 30x40 35x35	2,42 2,30 2,30	30x45 35x35	2,50 2,44	30x50 35x40	2,70 2,69
1200	128	30x45 35x35	2,65 2,65	35x40	2,79	35x45	3,09
1500	158	35x40	3,08	35x45	3,22
1800	188	35x45	3,48
Максимально допустимый ток пульсаций (действующее значение) при 105°C 120 Гц

Напряжение (код)		385V (2Y)		400V (2G)		420V (2M)		450V (2W)
Емкость, мкФ	Код	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций
47	476							20x25	0,39
56	566	20x25	0,37	20x25	0,51	20x25	0,51	20x30 22x25	0,51 0,50
68	686	20x30 22x25	0,44 0,45	20x30 22x25	0,56 0,50	20x30 22x25	0,56 0,55	20x35 22x30 25x25	0,56 0,53 0,53
82	826	20x30 22x30	0,50 0,52	20x30 22x25	0,64 0,64	20x35 22x25 25x25	0,64 0,64 0,58	20x35 22x30 25x25	0,64 0,64 0,64
100	127	20x35 22x30 25x25	0,56 0,58 0,57	20x35 22x30 25x25	0,70 0,70 0,70	20x35 22x30 25x25	0,70 0,70 0,70	22x35 25x25 30x25	0,69 0,65 0,72
120	127	20x40 22x35 25x30	0,66 0,68 0,68	20x40 22x35 25x30	0,75 0,75 0,76	20x40 22x35 25x30 30x25	0,75 0,75 0,75 0,78	22x40 25x30 30x25	0,80 0,80 0,80
150	157	22x40 25x30 30x25	0,79 0,78 0,75	22x40 25x30 30x25	0,88 0,83 0,88	22x40 25x35 30x25	0,88 0,88 0,88	22x45 25x45 30x30	0,88 0,88 0,88
180	187	22x45 25x35 30x30	0,89 0,86 0,88	22x45 25x35 30x30	0,98 0,98 0,98	22x45 25x40 30x30 35x25	0,95 0,97 0,96 0,94	25x40 30x30	1,00 1,00
220	227	22x50 25x40 30x30	1,01 1,00 1,00	22x50 25x40 30x30	1,10 1,10 1,10	25x45 30x35 35x25	1,13 1,10 1,10	25x45 30x35 35x30	1,12 1,12 1,12
270	277	25x45 30x40 35x30	1,13 1,14 1,10	25x50 30x35 35x30	1,29 1,22 1,22	25x50 30x40 35x30	1,37 1,25 1,22	30x40 35x35	1,28 1,28
330	337	30x45 35x35	1,31 1,32	30x45 35x30	1,55 1,44	30x45 35x35	1,49 1,45	30x50 35x40	1,45 1,45
390	397	30x50 35x40	1,48 1,48	30x45 35x35	1,60 1,60	30x50 35x40	1,67 1,66	35x40	1,55
470	477	35x45	1,76	35x40	1,90	35x45	1,90	35x50	1,85
560	567	35x50	1,95	35x45	2,12
Максимально допустимый ток пульсаций (действующее значение) при 105°C 120 Гц

МНОЖИТЕЛЬ ИМПУЛЬСНОГО ТОКА
Коэффициент частоты, Гц

Емкость, мкФ	60	120	1k	10-50k
10-100 В	0,90	1,00	1,15	1,25
160-250 В	0,80	1,00	1,25	1,47
315-500 В	0,80	1,00	1,30	1,47
