| Конденсаторы электролитические |

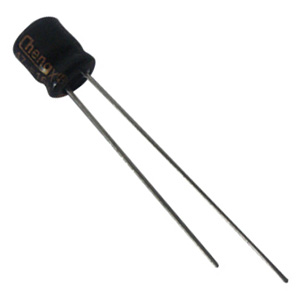

EF серия:
конденсаторы электролитические алюминиевые, высота 5 мм, +105°C, низкий импеданс
 |
ОСОБЕННОСТИ
1. Низкий импеданс в широком диапазоне температур -40...105°C, высота 5 мм.
2. Подходит для преобразователей DC-DC, где требуется меньший размер корпуса и малое сопротивление
 |

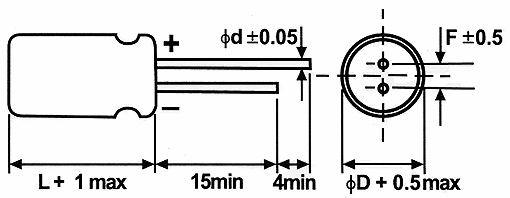

ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ
| ØD |
4 |
5 |
6,3 |
| F |
1,5 |
2,0 |
2,5 |
| Ød |
0,45 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Рабочие характеристики |
| Диапазон рабочих температур |
-55...+105°C |
| Номинальный рабочий диапазон напряжения |
6,3...100 В |
| Диапазон емкостей |
0,1...22000 мкФ |
| Допустимое отклонение емкостей |
±20% (120 Гц, +20°C) |
| Ток утечки |
I ≤ 0,01 CV или 3 мкА (что больше) после 2-х минутного подключения номинального рабочего напряжения при +20°C |
Рассеивающий фактор
tan δ (120 Гц, +20°C) |
| Рабочее напряжение, В |
6,3 |
10 |
16 |
25 |
35 |
50 |
63 |
100 |
| tan δ (max) |
0,28 |
0,24 |
0,20 |
0,16 |
0,14 |
0,12 |
0,10 |
0,08 |
Для значения емкости >1000 мкФ, добавить 0,02 на каждые 1000 мкФ |
| Низкотемпературные характеристики |
Соотношение импедансов макс. на 120 Гц
| Рабочее напряжение, В |
6,3 |
10 |
16 |
25 |
35 |
50 |
63 |
100 |
| Z-25°C / Z+20°C |
4 |
3 |
2 |
2 |
2 |
2 |
2 |
2 |
| 2-40°0 / Z+20°0 |
10 |
8 |
6 |
4 |
3 |
3 |
3 |
3 |
Для значения емкости >1000 мкФ,
добавить 0,5 на каждые1000 мкФ для Z-25°C / Z+20°C
добавить 1,0 на каждые 1000 мкФ для Z-40°C / Z+20°C |
| Высокотемпературная нагрузка |
| Условия тестирования |
Испытания при +20°C |
Продолжительность:
| W В |
6,3...100 |
| ØD |
5...8 |
10...18 |
| Ресурс |
1000h |
2000h |
|
Ток утечки: ≤ начального указанного значения |
| Температура окружающей среды: +105°C |
Емкость изменяется на ±20% начального измеренного значения |
| Приложенное напряжение: Номинальное рабочее напряжение постоянного тока с макс. током пульсаций |
tan δ: ≤ 200% начального указанного значения |
|
| Срок годности |
| Условия тестирования |
Испытания при +20°C |
| Продолжительность: 1000 часов |
Те же ограничения для высокотемпературной нагрузки |
| Температура окружающей среды: +105°C |
|
| Приложенное напряжение: (нет) |
|
|
| Стандарт |
JIS C - 5101 (IEC 60384) |
ГАБАРИТНЫЕ РАЗМЕРЫ
| Напряжение (код) |
6,3 В (0J) |
10 В (1A) |
16 В (1C) |
| Емкость, мкФ |
Код |
Размеры
ØDxL, мм |
Импеданс |
Ток пульсаций |
Размеры
ØDxL, мм |
Импеданс |
Ток пульсаций |
Размеры
ØDxL, мм |
Импеданс |
Ток пульсаций |
| 10 |
106 |
|
|
|
|
|
|
4x5 |
5,0 |
50 |
| 15 |
156 |
|
|
|
|
|
|
5x5 |
2,6 |
80 |
| 22 |
226 |
4x5 |
5,0 |
50 |
5x5 |
2,6 |
80 |
5x5 |
2,6 |
80 |
| 33 |
336 |
5x5 |
2,6 |
80 |
5x5 |
2,6 |
80 |
6,3x5 |
1,3 |
115 |
| 47 |
476 |
5x5 |
2,6 |
80 |
6,3x5 |
1,3 |
115 |
6,3x5 |
1,3 |
115 |
| 68 |
686 |
6,3x5 |
1,3 |
115 |
|
|
|
|
|
|
| 100 |
107 |
6,3x5 |
1,3 |
115 |
|
|
|
|
|
|
Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 120 Гц
Максимальный импеданс (Ω) at 20°C 100 кГц |
| Напряжение (код) |
25 В (1E) |
35 В (1V) |
| Емкость, мкФ |
Код |
Размеры
ØDxL, мм |
Импеданс |
Ток пульсаций |
Размеры
ØDxL, мм |
Импеданс |
Ток пульсаций |
| 1 |
105 |
|
|
|
4x5 |
5,0 |
50 |
| 1,5 |
155 |
|
|
|
4x5 |
5,0 |
50 |
| 2,2 |
225 |
|
|
|
4x5 |
5,0 |
50 |
| 3,3 |
335 |
|
|
|
4x5 |
5,0 |
50 |
| 4,7 |
475 |
4x5 |
5,0 |
50 |
4x5 |
5,0 |
50 |
| 6,8 |
685 |
4x5 |
5,0 |
80 |
5x5 |
2,6 |
80 |
| 10 |
106 |
5x5 |
2,6 |
80 |
5x5 |
2,6 |
80 |
| 15 |
156 |
6,3x5 |
1,3 |
115 |
6,3x5 |
1,3 |
115 |
| 22 |
226 |
6,3x5 |
1,3 |
115 |
6,3x5 |
1,3 |
115 |
| 33 |
336 |
6,3x5 |
1,3 |
115 |
|
|
|
Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 120 Гц
Максимальный импеданс (Ω) at 20°C 100 кГц |
МНОЖИТЕЛЬ ИМПУЛЬСНОГО ТОКА
Коэффициент частоты, Гц
| Емкость, мкФ |
120 |
1k |
10k |
100k |
| ≤100 |
0,40 |
0,75 |
0,90 |
1,00 |
|
|
|
|
|
