Конденсаторы электролитические

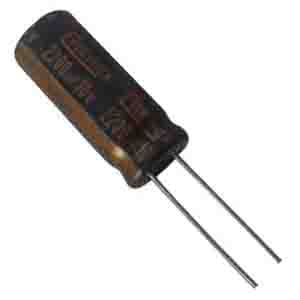

GR серия:
конденсаторы электролитические алюминиевые +105°C, высокий Ток пульсаций, низкий импеданс

ОСОБЕННОСТИ
1. Низкий импеданс на высокой частоте
2. Срок службы: 2000-4000 часов при 105°C.

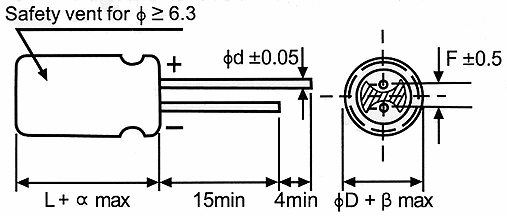

ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ

ØD 5 6,3 8(L<20) 8(L≥20) 10 12,5
F 2,0 2,5 3,5 5,0 5,0
Ød 0,5 0,6
α  (L<20) 1,5   (L≥20) 2,0
β (D<20) 0,5   (D≥20) 1,0



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочие характеристики
Диапазон рабочих температур -40...+105°C
Номинальный рабочий диапазон напряжения 6,3...100 В
Диапазон емкостей 2,2...4700 мкФ
Допустимое отклонение емкостей ±20% (120 Гц, +20°C)
Ток утечки I ≤ 0,01 CV или 3мкА (что больше) после после 2-х минутного подключения номинального рабочего напряжения при +20°C
Рассеивающий фактор
tan δ (120 Гц, +20°C)
Рабочее напряжение, В 6,3 10 16 25 35 50 63 100
tan δ (max) 0,22 0,19 0,16 0,14 0,12 0,10 0,09 0,08
Для значения емкости >1000 мкФ, добавить 0,02 на каждые 1000 мкФ
Низкотемпературные характеристики Соотношение импедансов макс. на 120 Гц
Рабочее напряжение, В 6,3 10 16 25 35 50 63 100
Z-25°C / Z+20°C 4 3 2 2 2 2 2 2
2-40°0 / Z+20°0 8 6 4 3 3 3 3 3
Высокотемпературная нагрузка
Условия тестирования Испытания при +20°C
Продолжительность:
 ØD 5-6,3 8-10 12,5
Ресурс 2000h 3000h 4000h
Ток утечки: ≤ начального указанного значения
Температура окружающей среды: +105°C Емкость изменяется на ±25% начального измеренного значения
Приложенное напряжение: номинальное постоянное рабочее напряжение с номинальной пульсацией тока tan δ: ≤ 150% начального указанного значения
Срок годности
Условия тестирования Испытания при +20°C
Продолжительность: 1000 часов Те же ограничения для высокотемпературной нагрузки
Температура окружающей среды: +105°C
Приложенное напряжение: (нет)
Стандарт JIS C - 5101 (IEC 60384)



ГАБАРИТНЫЕ РАЗМЕРЫ

Напряжение (код) 6,3 В (0J) 10 В (1A) 16 В (1C)
Емкость, мкФ Код Размеры
ØDxL, мм		 Импеданс Ток пульсаций Размеры
ØDxL, мм		 Импеданс Ток пульсаций Размеры
ØDxL, мм		 Импеданс Ток пульсаций
100 107             6,3x11 0,220 340
120 127             6,3x11 0,220 340
150 157       6,3x11 0,220 340 6,3x11 0,220 340
      8x12 0,130 640
180 187 6,3x11 0,220 340 6,3x11 0,220 340 6,3x11 0,220 340
8x12 0,130 640
220 227 6,3x11 0,220 340 6,3x11 0,220 340 6,3x11 0,220 340
8x12 0,130 640
270 277 6,3x11 0,220 340 6,3x11 0,220 340 8x12 0,130 640
8x12 0,130 640
330 337 6,3x11 0,220 340 6,3x11 0,220 340 8x12 0,130 640
8x12 0,130 640 8x12 0,130 640
390 397 8x12 0,130 640 8x12 0,130 640 8x12 0,130 640
470 477 8x12 0,130 640 8x12 0,130 640 8x12 0,130 640
10x12,5 0,080 865
560 567 8x12 0,130 640 8x12 0,130 640 10x12,5 0,080 865
680 687 8x12 0,130 640 8x12 0,130 640 8x16 0,087 640
10x12,5 0,080 865
820 827 8x12 0,130 640 10x12,5 0,080 865 10x16 0,060 1210
10x12,5 0,080 865
1000 108 8x12 0,130 640 8x16 0,087 640 10x16 0,060 1210
10x12,5 0,080 865 10x16 0,060 1210
1200 128 8x16 0,087 840 10x20 0,046 1400 10x20 0,046 1400
10x12,5 0,080 865
1500 158 8x20 0,069 1050 10x20 0,046 1400 10x20 0,046 1400
10x16 0,060 1210
1800 188 10x20 0,046 1400 10x20 0,046 1400 10x25 0,042 1650
12,5x20 0,035 1900
2200 228 10x20 0,046 1400 10x20 0,046 1400 12,5x20 0,035 1900
2700 278 10x25 0,042 1650 10x25 0,042 1650 12,5x25 0,030 2124
12,5x20 0,035 1900 12,5x20 0,035 1900
3300 338 10x25 0,042 1650 12,5x25 0,030 2124
12,5x20 0,035 1900
3900 398 12,5x20 0,035 1900
4700 478 12,5x25 0,030 2124
Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 100 Гц
Максимальный импеданс (Ω) at 20°C 100 кГц



Напряжение (код) 25 В (1E) 35 В (1V) 50 В (1H)
Емкость, мкФ Код Размеры
ØDxL, мм		 Импеданс Ток пульсаций Размеры
ØDxL, мм		 Импеданс Ток пульсаций Размеры
ØDxL, мм		 Импеданс Ток пульсаций
33 336             6,3x11 0,300 295
39 396             6,3x11 0,300 295
47 476       6,3x11 0,220 340 6,3x11 0,300 295
56 566       6,3x11 0,220 340 8x12 0,170 555
68 686       6,3x11 0,220 340 8x12 0,170 555
82 826 6,3x11 0,220 340 8x12 0,130 640 8x12 0,170 555
100 107 6,3x11 0,220 340 8x12 0,130 640 10x12,5 0,120 760
120 127 8x12 0,130 640 8x12 0,130 640 8x16 0,120 730
10x12,5 0,120 760
150 157 8x12 0,130 640 8x12 0,130 640 10x16 0,084 1050
180 187 8x12 0,130 640 10x12,5 0,080 865 8x20 0,091 910
10x16 0,084 1050
220 227 8x12 0,130 640 8x12 0,130 640 10x16 0,084 1050
8x16 0,087 840
10x12,5 0,080 865
270 277 8x12 0,130 640 10x16 0,060 1210 10x25 0,055 1440
10x12,5 0,080 865
330 337 8x12 0,130 640 8x20 0,069 1050 12,5x20 0,045 1660
10x12,5 0,080 865 10x12,5 0,080 865
10x16 0,060 1210
390 397 10x12,5 0,080 865 10x16 0,060 1210 12,5x20 0,045 1660
470 477 8x16 0,087 840 10x16 0,060 1210 12,5x25 0,034 1950
10x12,5 0,080 865
560 567 10x16 0,060 1210 10x20 0,046 1400 12,5x25 0,034 1950
680 687 10x16 0,060 1210 10x20 0,046 1400
820 827 10x20 0,046 1400 10x25 0,042 1650
12,5x20 0,035 1900
1000 108 10x20 0,046 1400 12,5x20 0,035 1900
12,5x25 0,030 2124
1200 128 10x20 0,046 1400
1500 158 10x25 0,042 1650
12,5x20 0,035 1900
1800 188 12,5x25 0,030 2124
2200 228 12,5x25 0,030 2124
Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 100 Гц
Максимальный импеданс (Ω) at 20°C 100 кГц



Напряжение (код) 63 В (1J) 100 В (2A)
Емкость, мкФ Код Размеры
ØDxL, мм		 Импеданс Ток пульсаций Размеры
ØDxL, мм		 Импеданс Ток пульсаций
15 156       6,3x11 0,960 115
22 226 6,3x11 0,960 115
27 276 6,3x11 0,960 115 8x12 0,504 232
33 336 6,3x11 0,960 115
39 396 8x12 0,504 232 8x16 0,360 300
47 476 8x12 0,504 232 10x12,5 0,344 314
56 566 8x12 0,504 232 8x20 0,264 362
68 686 8x12 0,504 232 10x16 0,248 357
82 826 10x12,5 0,344 314 10x20 0,168 466
100 107 8x16 0,360 300 10x20 0,168 466
10x12,5 0,344 314
120 127 10x16 0,248 357 12,5x20 0,128 690
150 157 8x20 0,264 362
180 187 10x20 0,168 466 12,5x25 0,096 922
220 227 10x20 0,168 466 12,5x25 0,096 922
270 277 12,5x20 0,128 690
330 337 12,5x20 0,128 690
390 397 12,5x25 0,096 922
Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 100 Гц
Максимальный импеданс (Ω) at 20°C 100 кГц



МНОЖИТЕЛЬ ИМПУЛЬСНОГО ТОКА
Коэффициент частоты, Гц

Емкость, мкФ 120 1k 10k 100k
~180 0,40 0,75 0,90 1,00
220-560 0,50 0,85 0,94 1,00
680-1800 0,60 0,87 0,95 1,00
2200-3900 0,75 0,90 0,95 1,00
4700 0,85 0,95 0,98 1,00
