| Конденсаторы электролитические |

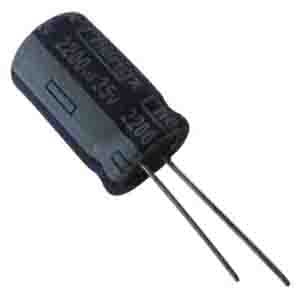

GS серия:
конденсаторы электролитические алюминиевые -55...+105°C, широкий диапазон температур
 |
ОСОБЕННОСТИ
1. Для широкого применения, -55°C...+105°C, 1000...2000 часов.
2. Широкий диапазоон значений CV.
3. Алюминиевый корпус с взрывозащищающим клапаном
 |

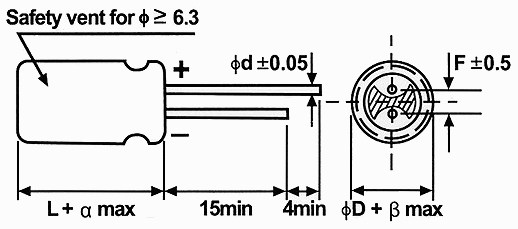

ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ
| ØD |
5 |
6,3 |
8 |
10 |
12,5 |
16 |
18 |
| F |
2,0 |
2,5 |
3,5 |
5,0 |
5,0 |
7,5 |
7,5 |
| Ød |
0,5 |
0,6 |
0,8 |
| α |
(L<20) 1,5 (L≥20) 2,0 |
| β |
(D<20) 0,5 (D≥20) 1,0 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Рабочие характеристики |
| Диапазон рабочих температур |
-55...+105°C |
| Номинальный рабочий диапазон напряжения |
6,3...100 В |
| Диапазон емкостей |
0,1...22000 мкФ |
| Допустимое отклонение емкостей |
±20% (120 Гц, +20°C) |
| Ток утечки |
I ≤ 0,01 CV или 3мкА (что больше) после 2-х минутного подключения номинального рабочего напряжения при +20°C |
Рассеивающий фактор
tan δ (120 Гц, +20°C) |
| Рабочее напряжение, В |
6,3 |
10 |
16 |
25 |
35 |
50 |
63 |
100 |
| tan δ (max) |
0,28 |
0,24 |
0,20 |
0,16 |
0,14 |
0,12 |
0,10 |
0,08 |
Для значения емкости >1000 мкФ, добавить 0,02 на каждые 1000 мкФ |
| Низкотемпературные характеристики |
Соотношение импедансов макс. на 120 Гц
| Рабочее напряжение, В |
6,3 |
10 |
16 |
25 |
35 |
50 |
63 |
100 |
| Z-25°C / Z+20°C |
4 |
3 |
2 |
2 |
2 |
2 |
2 |
2 |
| 2-40°0 / Z+20°0 |
10 |
8 |
6 |
4 |
3 |
3 |
3 |
3 |
Для значения емкости >1000 мкФ,
добавить 0,5 на каждые1000 мкФ для Z-25°C / Z+20°C
добавить 1,0 на каждые 1000 мкФ для Z-40°C / Z+20°C |
| Высокотемпературная нагрузка |
| Условия тестирования |
Испытания при +20°C |
Продолжительность:
| W В |
6,3...100 |
| ØD |
5...8 |
10...18 |
| Ресурс |
1000h |
2000h |
|
Ток утечки: ≤ начального указанного значения |
| Температура окружающей среды: +105°C |
Емкость изменяется на ±20% начального измеренного значения |
| Приложенное напряжение: Номинальное рабочее напряжение постоянного тока с макс. током пульсаций |
tan δ: ≤ 200% начального указанного значения |
|
| Срок годности |
| Условия тестирования |
Испытания при +20°C |
| Продолжительность: 1000 часов |
Те же ограничения для высокотемпературной нагрузки |
| Температура окружающей среды: +105°C |
|
| Приложенное напряжение: (нет) |
|
|
| Стандарт |
JIS C - 5101 (IEC 60384) |
ГАБАРИТНЫЕ РАЗМЕРЫ
| Напряжение (код) |
6,3 В (0J) |
10 В (1A) |
16 В (1C) |
25 В (1E) |
| Емкость, мкФ |
Код |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
| 47 |
476 |
|
|
|
|
|
|
5x11 91 |
|
| 100 |
107 |
|
|
|
|
5x11 |
110 |
6,3x11 |
130 |
| 220 |
227 |
5x11 |
140 |
6,3x11 |
180 |
8x12 |
230 |
|
|
| 330 |
337 |
|
|
6,3x11 |
200 |
8x12 |
260 |
8x12 |
310 |
| 470 |
477 |
6,3x11 |
230 |
6,3x11 |
240 |
8x12 |
310 |
10x12,5 |
380 |
| 1000 |
108 |
8x12 |
380 |
10x12,5 |
460 |
10x16 |
560 |
10x20 |
680 |
| 2200 |
228 |
10x16 |
710 |
10x20 |
760 |
12,5x20 |
920 |
12,5x20 |
988 |
| 3300 |
338 |
10x20 |
840 |
12,5x20 |
1000 |
12,5x25 |
1170 |
16x25 |
1400 |
| 4700 |
478 |
12,5x20 |
1090 |
12,5x25 |
1260 |
16x25 |
1480 |
16x30 |
1750 |
| 6800 |
668 |
12,5x25 |
1350 |
16x25 |
1570 |
16x30 |
1780 |
16x35 |
1910 |
| 10000 |
109 |
16x25 |
1650 |
16x30 |
1590 |
16x35 |
1930 |
|
|
| 15000 |
159 |
16x30 |
2010 |
16x40 |
2170 |
|
|
|
|
| 22000 |
229 |
18x35 |
2350 |
|
|
|
|
|
|
| Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 120 Гц |
| Напряжение (код) |
35 В (1V) |
50 В (1H) |
63 В (1J) |
100 В (2A) |
| Емкость, мкФ |
Код |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
| 0,1 |
104 |
|
|
5x11 |
1,1 |
|
|
|
|
| 0,22 |
224 |
|
|
5x11 |
2,3 |
|
|
|
|
| 0,33 |
334 |
|
|
5x11 |
3,5 |
|
|
|
|
| 0,47 |
474 |
|
|
5x11 |
5,0 |
|
|
5x11 |
9 |
| 1 |
105 |
|
|
5x11 |
10 |
|
|
5x11 |
14 |
| 2,2 |
225 |
|
|
5x11 |
18 |
|
|
5x11 |
21 |
| 3,3 |
335 |
|
|
5x11 |
22 |
|
|
5x11 |
31 |
| 4,7 |
475 |
|
|
5x11 |
26 |
|
|
5x11 |
38 |
| 10 |
106 |
|
|
5x11 |
39 |
5x11 |
46 |
6,3x11 |
54 |
| 22 |
226 |
|
|
5x11 |
65 |
5x11 |
71 |
6,3x11 |
93 |
| 33 |
336 |
|
|
5x11 |
90 |
6,3x11 |
100 |
8x12 |
130 |
| 47 |
476 |
5x11 |
90 |
6,3x11 |
110 |
6,3x11 |
120 |
10x12,5 |
165 |
| 100 |
107 |
6,3x11 |
150 |
8x12 |
180 |
10x12,5 |
215 |
10x20 |
265 |
| 220 |
227 |
8x12 |
270 |
10x16 |
330 |
10x20 |
370 |
12,5x25 |
440 |
| 330 |
337 |
10x12,5 |
350 |
10x16 |
410 |
12,5x20 |
578 |
12,5x25 |
600 |
| 470 |
477 |
10x16 |
460 |
10x20 |
530 |
12,5x20 |
640 |
16x25 |
715 |
| 1000 |
108 |
12,5x20 |
810 |
12,5x25 |
950 |
16x25 |
930 |
18x40 |
1040 |
| 2200 |
228 |
16x25 |
1260 |
16x35 |
1570 |
18x35 |
1610 |
|
|
| 3300 |
338 |
16x30 |
1610 |
18x35 |
1770 |
|
|
|
|
| 4700 |
478 |
18x35 |
1910 |
|
|
|
|
|
|
| Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 120 Гц |
МНОЖИТЕЛЬ ИМПУЛЬСНОГО ТОКА
Коэффициент частоты, Гц
| Емкость, мкФ |
60 |
120 |
1k |
10k |
100k |
| 0,1-33 |
0,75 |
1,00 |
1,55 |
1,80 |
2,00 |
| 47-470 |
0,80 |
1,00 |
1,35 |
1,50 |
1,50 |
| 1000-22000 |
0,85 |
1,00 |
1,10 |
1,15 |
1,15 |
|
|
|
|
|
