Конденсаторы >> Конденсаторы алюминиевые электролитические для поверхностного (SMD) монтажа

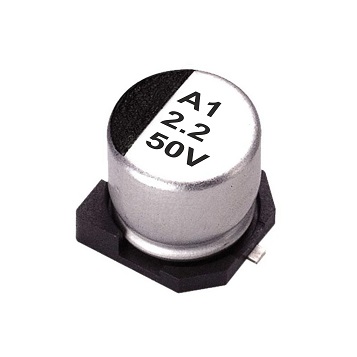

VEB серия:
конденсаторы электролитические алюминиевые +85°C, для поверхностного монтажа неполярные

конденсаторы электролитические алюминиевые, конденсатор электролитический алюминиевый

ОСОБЕННОСТИ

  • Срок службы 2000 часов при температуре 85°C для ØD4...6,3 мм
  • Вертикальный миниатюрный чип
  • Неполярные
  • Предназначены для поверхностного монтажа высокой плотности
  • Соответствие RoHS

    конденсаторы электролитические алюминиевые, конденсатор электролитический алюминиевый

    конденсаторы электролитические алюминиевые, конденсатор электролитический алюминиевый

  •

    ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ

    ØD L A B C W P ± 0,2
    4 5,3 ± 0,2 4,3 4,3 5,1 0,5 ~ 0,8 1
    5 5,3 ± 0,2 5,3 5,3 5,9 0,5 ~ 0,8 1,5
    6,3 5,3 ± 0,2 6,6 6,6 7,2 0,5 ~ 0,8 2

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Параметр Значение
    Диапазон температур -40...+85°C
    Допустимое отклонение емкостей ±20%
    Ток утечки при 20°C I = 0.01CV или 3 (мкА) который выше (после 2 минут), где: C= номинальная емкость (мкФ), V = номинальное постоянное рабочее напряжение (В)
    Tanδ при 20°C
    Номинальное напряжение, В 6,3 10 16 25 35 50
    Tanδ (max) Ø4 0,35 0,3 0,25 0,25 0,25 0,25
    Ø5...6.3 0,3 0,25 0,2 0,15 0,15 0,15
    Низкотемпературные характеристики
    Номинальное напряжение, В 6,3 10 16 25 35 50
    Импеданс Z(-25°C )/Z(+20°C ) 3 3 2 2 2 2
    Z(-40°C )/Z(+20°C ) 8 5 4 3 3 3
    Выносливость (полярность инвертируется каждые 250 часов)
    Время теста 2,000 часов
    Изменение емкости в пределах ±20% начального значения
    Tanδ Менее 200% указанного значения
    Ток утечки в пределах указанного значения
    * Вышеуказанные спецификации должны иметь место, когда конденсаторы будут восстановлены до температуры 20°C после номинального напряжения примененного в течении 2000 часов при 85°C .
    Ресурс
    Время теста 1,000 часов
    Изменение емкости в пределах ±20% начального значения
    Tanδ Менее 200% указанного значения
    Ток утечки в пределах указанного значения
    * Вышеуказанные спецификации должны иметь место, когда конденсаторы будут восстановлены до температуры 20°C после номинального напряжения примененного в течении 1000 часов при 85°C .
    Ток пульсаций и множитель частоты
    Частота (Гц) 50 120 1k 10k up
    Множитель 0,7 1 1,3 1,4

    ГАБАРИТНЫЕ РАЗМЕРЫ

    Емкость, мкФ конденсаторы электролитические алюминиевые, конденсатор электролитический алюминиевый 6,3V (0J) 10V (1A) 16V (1C) 25V (1E) 35V (1V) 50V (1H)
    ØDxL mA ØDxL mA ØDxL mA ØDxL mA ØDxL mA ØDxL mA
    0,33 R33                     4x5,3 4,1
    0,47 R47                     4x5,3 4,9
    1,0 10                     4x5,3 7,2
    2,2 2R2                 4x5,3 10 5x5,3 14
    3,3 3R3             4x5,3 13 5x5,3 17 5x5,3 17
    4,7 4R7         4x5,3 14 5x5,3 20 5x5,3 21 6,3x5,3 24
    10,0 100     4x5,3 18 5x5,3 26 6,3x5,3 35 6,3x5,3 35
    22,0 220 5x5,3 27 6,3x5,3 40 6,3x5,3 45
    33,0 330 6,3x5,3 45 6,3x5,3 50 6,3x5,3 55
    47,0 470 6,3x5,3 54
