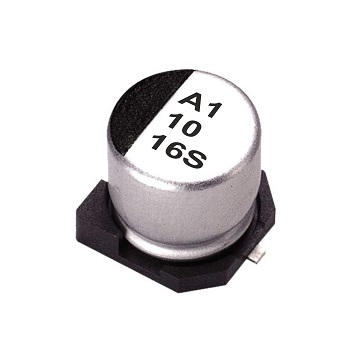

VSS серия:
конденсаторы электролитические алюминиевые +85°C, для поверхностного монтажа неполярные

ОСОБЕННОСТИ Срок службы 2000 часов при температуре 85°C для ØD4...6,3 мм Вертикальный миниатюрный чип Предназначены для поверхностного монтажа высокой плотности Соответствие RoHS   ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ ØD L A B C W P ± 0,2 4 4,5 ± 0,2 4,3 4,3 5,1 0,5 ~ 0,8 1 5 4,5 ± 0,2 5,3 5,3 5,9 0,5 ~ 0,8 1,5 6,3 4,5 ± 0,2 6,6 6,6 7,2 0,5 ~ 0,8 2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Параметр Значение Диапазон температур -40°C ~ +85°C Допустимое отклонение емкостей ±20% Ток утечки при 20°C I = 0.01CV или 3 (мкА) который выше (после 2 минут), где: C= номинальная емкость (мкФ), V = номинальное постоянное рабочее напряжение (В) Tanδ при 20°C Номинальное напряжение, В 4 6,3 10 16 25 50 Tanδ (max) 0,5 0,3 0,24 0,19 0,16 0,14 Низкотемпературные характеристики Номинальное напряжение, В 4 6,3 10 16 25 35 50 Импеданс Z(-25°C)/Z(+20°C) 7 4 3 2 2 2 2 Z(-40°C)/Z(+20°C) 15 8 5 4 3 3 3 Выносливость (полярность инвертируется каждые 250 часов) Время теста 2,000 часов Изменение емкости 4 ~ 6.3V в пределах ±30% начального значения 10 ~ 50V в пределах ±25% начального значения Tanδ Менее300% указанного значения Ток утечки в пределах указанного значения * Вышеуказанные спецификации должны иметь место, когда конденсаторы будут восстановлены до температуры 20°C после номинального напряжения примененного в течении 2000 часов при 85°C Ресурс Время теста: 1,000 часов; остальные параметры такие же, как в таблице "Выносливость". Ток пульсаций и множитель частоты Частота (Гц) 50 120 1k 10k up Множитель 0,7 1 1,3 1,4 ГАБАРИТНЫЕ РАЗМЕРЫ Емкость, мкФ 4V (0G) 6,3V (0J) 10V (1A) 16V (1C) 25V (1E) 35V (1V) 50V (1H) ØDxL mA ØDxL mA ØDxL mA ØDxL mA ØDxL mA ØDxL mA ØDxL mA 0,47 R47                         4x4,5 4 1,0 10                         4x4,5 8,4 2,2 2R2                         4x4,5 13 3,3 3R3                         4x4,5 17 4,7 4R7                 4x4,5 16 4x4,5 18 5x4,5 20 10,0 100             4x4,5 23 5x4,5 27 5x4,5 29 6,3x4,5 33 22,0 220     4x4,5 23 5x4,5 33 5x4,5 37 6,3x4,5 42 6,3x4,5 46     33,0 330 4x4,5 28 5x4,5 37 5x4,5 41 6,3x4,5 49 6,3x4,5 52         47,0 470 4x4,5 33 5x4,5 45 6,3x4,5 70 6,3x4,5 58             100,0 101 5x4,5 56 6,3x4,5 70
