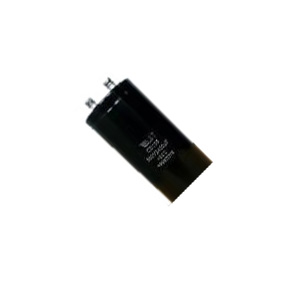

| Конденсаторы электролитические |
UN серия
С винтовыми контактами, повышенная температура
 |
ОСОБЕННОСТИ
1. +125°, повышенная температура.
2. Высокая надежность оборудования в автомобильной силовой электронике. |
 |

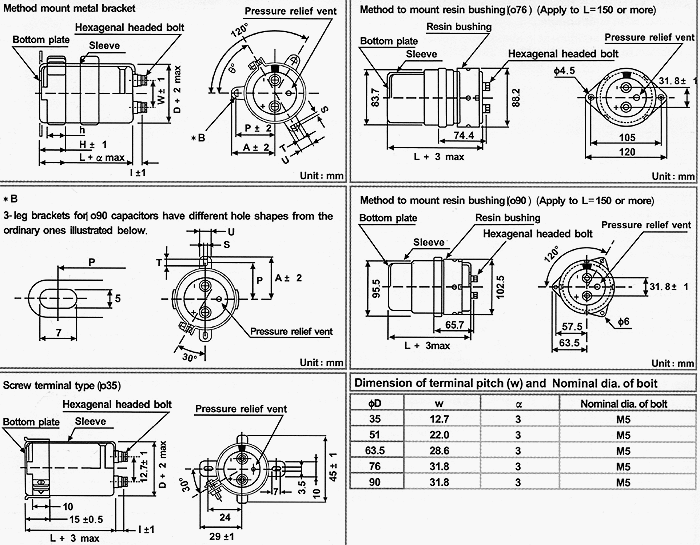

Размеры монтажного кронштейна
| Напряжение (код) |
3-Leg |
2-Leg |
| Символ |
ØD |
51 |
63,5 |
76 |
90 |
35 |
51 |
63,5 |
76 |
90 |
| P |
32,5 |
38,1 |
44,5 |
50,8 |
24 |
33,2 |
40,5 |
46,5 |
53 |
| A |
38,5 |
43 |
49,2 |
58,5 |
29 |
40 |
46,5 |
53 |
59 |
| T |
7,5 |
8,0 |
7,0 |
8,0 |
6,0 |
6,0 |
7,0 |
6,0 |
6,0 |
| S |
5,0 |
5,0 |
5,0 |
5,0 |
3,5 |
4,5 |
4,5 |
4,5 |
4,5 |
| U |
12 |
14 |
14 |
18 |
10 |
14 |
14 |
14 |
14 |
| θ° |
60 |
60 |
60 |
60 |
30 |
30 |
30 |
30 |
30 |
| H |
20 |
25 |
30 |
35 |
15 |
25 |
35 |
35 |
35 |
| h |
15 |
20 |
24 |
25 |
10 |
15 |
20 |
20 |
20 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| |
Рабочие характеристики |
| Диапазон рабочих температур |
-25...+125°C |
| Номинальный рабочий диапазон напряжения |
160...400V |
| Диапазон емкостей |
330...15000 мкФ |
| Допустимое отклонение емкостей |
±20% (120 Гц, +20°C) |
| Ток утечки |
I ≤ 0,02 CV (мкА) после 5 минутного подключения номинального рабочего напряжения при +20°C |
Рассеивающий фактор
tan δ (120Гц, +20°C) |
Значения приведены в таблицах |
| Низкотемпературные характеристики |
Соотношение импедансов макс. на 120 Гц
| Рабочее напряжение, В |
160-400 |
| Z-25°C / Z+20°C |
8 |
|
| Высокотемпературная нагрузка |
Условия тестирования
При 125°C и отсутствии напряжения применяются после 3000 часов, а затем стабилизируется на 20°C конденсаторы должны отвечать следующим пределам:
Испытания при +20°C
Ток утечки: ≤ начального указанного значения
Изменение емкости на ±30% начального измеренного значения
tan δ : ≤ 300% начального указанного значения |
| Срок годности |
При 125°C и отсутствии напряжения применяются после 3000 часов конденсаторы должны отвечать следующим пределам:
Ток утечки: ≤ начального указанного значения
Емкость изменяется на ±20% начального измеренного значения
tan δ: ≤ 200% начального указанного значения |
| Стандарт |
JIS C - 5101 (IES 60384-4) |
ГАБАРИТНЫЕ РАЗМЕРЫ
| Напряжение (код) |
160V (2C) |
200V (2D) |
250V (2E) |
350V (2V) |
| SV |
200 |
250 |
300 |
400 |
| Емкость, мкФ |
Код |
Размеры
ØDxL, мм |
tan δ |
Ток пульсаций |
Размеры
ØDxL, мм |
tan δ |
Ток пульсаций |
Размеры
ØDxL, мм |
tan δ |
Ток пульсаций |
Размеры
ØDxL, мм |
tan δ |
Ток пульсаций |
| 330 |
337 |
|
|
|
|
|
|
35x50 |
0,15 |
0,7 |
|
|
|
| 390 |
397 |
|
|
|
|
|
|
35x80 |
0,15 |
0,8 |
|
|
|
| 470 |
477 |
|
|
|
35x50 |
0,15 |
0,9 |
35x80 |
0,15 |
0,9 |
|
|
|
| 560 |
567 |
|
|
|
35x80 |
0,15 |
1,0 |
35x80 |
0,15 |
1,0 |
|
|
|
| 680 |
687 |
35x50 |
0,15 |
1,1 |
35x80 |
0,15 |
1,1 |
35x100 |
0,15 |
1,2 |
|
|
|
| 820 |
827 |
35x80 |
0,15 |
1,2 |
35x80 |
0,15 |
1,3 |
35x120 |
0,15 |
1,4 |
51x80 |
0,25 |
3,3 |
| 1000 |
108 |
35x80 |
0,15 |
1,3 |
35x80 |
0,15 |
1,5 |
35x120 |
0,15 |
1,6 |
|
|
|
| 1200 |
128 |
35x80 |
0,15 |
1,5 |
35x100 |
0,15 |
1,7 |
51x80 |
0,15 |
1,8 |
|
|
|
| 1500 |
158 |
35x80 |
0,15 |
1,7 |
35x120 |
0,15 |
1,9 |
51x100 |
0,15 |
2,2 |
51x100 |
0,25 |
5,2 |
| 1800 |
188 |
35x100 |
0,15 |
2,0 |
35x120 |
0,15 |
2,2 |
51x120 |
0,15 |
2,6 |
|
|
|
| 2200 |
228 |
35x120 |
0,15 |
2,3 |
51x80 |
0,15 |
2,7 |
51x120 |
0,15 |
2,8 |
63,5x90 |
0,25 |
7,0 |
| 2700 |
278 |
35x120 |
0,15 |
2,7 |
51x100 |
0,15 |
3,2 |
63,5x100 |
0,15 |
3,3 |
63,5x110 |
0,25 |
8,4 |
| 3300 |
338 |
51x100 |
0,15 |
3,3 |
51x120 |
0,15 |
3,5 |
63,5x120 |
0,15 |
4,0 |
63,5x120 |
0,25 |
9,9 |
| 3900 |
398 |
51x120 |
0,15 |
3,8 |
63,5x100 |
0,15 |
4,0 |
76x100 |
0,15 |
4,4 |
63,5x140
76x110 |
0,25
0,25 |
11,5
10,8 |
| 4700 |
478 |
51x120 |
0,15 |
4,2 |
63,5x120 |
0,15 |
4,7 |
76x120 |
0,15 |
5,2 |
|
|
|
| 5600 |
568 |
51x120 |
0,15 |
4,7 |
76x100 |
0,15 |
5,3 |
76x140 |
0,15 |
6,1 |
76x150 |
0,25 |
14,7 |
| 6800 |
688 |
63,5x120 |
0,15 |
5,7 |
76x120 |
0,15 |
6,3 |
90x140 |
0,15 |
7,4 |
76x170 |
0,25 |
16,8 |
| 8200 |
828 |
76x100 |
0,20 |
6,4 |
76x140 |
0,20 |
6,4 |
|
|
|
76x190 |
0,25 |
19,6 |
| 10000 |
109 |
76x120 |
0,20 |
6,6 |
90x140 |
0,20 |
7,7 |
|
|
|
90x190 |
0,25 |
23,0 |
| 12000 |
129 |
76x140 |
0,20 |
7,8 |
|
|
|
|
|
|
|
|
|
| 15000 |
159 |
90x140 |
0,20 |
9,5 |
|
|
|
|
|
|
|
|
|
Максимально допустимый ток пульсаций (действующее значение) при 125°C 120Гц
tan δ при 20°C 120кГц |
| Напряжение (код) |
400V (2G) |
| SV |
450 |
| Емкость, мкФ |
Код |
Размеры
ØDxL, мм |
tan δ |
Ток пульсаций |
| 680 |
687 |
51x80 |
0,25 |
3,0 |
| 1200 |
128 |
51x100 |
0,25 |
4,7 |
| 1800 |
188 |
63,5x90 |
0,25 |
6,3 |
| 2200 |
228 |
63,5x110 |
0,25 |
7,5 |
| 2700 |
278 |
63,5x120 |
0,25 |
8,8 |
| 3300 |
338 |
63,5x140
76x110 |
0,25
0,25 |
10,53
9,9 |
| 4700 |
478 |
63,5x150 |
0,25 |
13,4 |
| 6800 |
688 |
76x190
90x160 |
0,25
0,25 |
17,9
17,2 |
| 8200 |
828 |
90x190 |
0,25 |
20,1 |
Максимально допустимый ток пульсаций (действующее значение) при 125°C 120Гц
tan δ при 20°C 120кГц |
МНОЖИТЕЛЬ ИМПУЛЬСНОГО ТОКА
Коэффициент частоты, Гц
| Емкость, мкФ |
50 |
120 |
300 |
1k |
10k~ |
| <160 |
0,80 |
1,00 |
1,08 |
1,15 |
1,15 |
| ≥160 |
0,80 |
1,00 |
1,08 |
1,15 |
1,20 |
|
|
|
|
|
