Конденсаторы электролитические

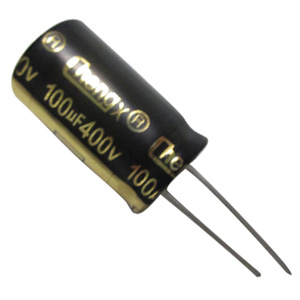

ZL серия:
конденсаторы электролитические алюминиевые +130°C, высокотемпературные, высокий Ток пульсаций, повышенный ресурс

ОСОБЕННОСТИ
1. Высокая температура, высокий Ток пульсаций на высокой частоте, ресурс 3000-4000 часов при 130°C.
2. Специально разработаны для электронных балластов и энергосберегающих ламп.

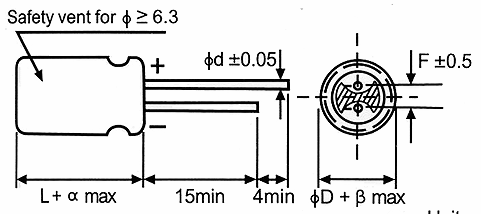

ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ

ØD 8 10 12,5 16 18
F 3,5 5,0 7,5
Ød 0,5 0,6 0,8
α  (L<20) 1,5   (L≥20) 2,0
β (D<20) 0,5   (D≥20) 1,0



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочие характеристики
Диапазон рабочих температур -40...+130°C -25...+130°C
Номинальный рабочий диапазон напряжения 160...400 В 450 В
Диапазон емкостей 1,5...100 мкФ
Допустимое отклонение емкостей ±20% (120 Гц, +20°C)
Ток утечки I ≤ 0,02 CV +25(мкА) после 2-х минутного подключения номинального рабочего напряжения при +20°C
Рассеивающий фактор
tan δ (120 Гц, +20°C)
Рабочее напряжение, В 160 200 250 350 400 450
tan δ (max) 0,15 0,15 0,15 0,20 0,20 0,20
Низкотемпературные характеристики Соотношение импедансов макс. на 120 Гц
Рабочее напряжение, В 160 200 250 350 400 450
Z-25°C / Z+20°C 3 3 3 5 5 6
Высокотемпературная нагрузка
Условия тестирования Испытания при +20°C
Продолжительность: 4000 часов (Ø ≤ 12,5: 3000 часов) Ток утечки: ≤ начального указанного значения
Температура окружающей среды: +130°C Емкость изменяется на ±30% начального измеренного значения
Приложенное напряжение: номинальное постоянное рабочее напряжение с номинальной пульсацией тока tan δ: ≤ 300% начального указанного значения
Срок годности После оставления конденсаторов без нагрузки при 105° С в течение 1000 часов, характеристики конденсаторов должны соответствовать значением, перечисленным выше.
Стандарт JIS C - 5101 (IEC 60384)



ГАБАРИТНЫЕ РАЗМЕРЫ

Напряжение (код) 160 В (2C) 200 В (2D) 250 В (2E) 350 В (2V)
Емкость, мкФ Код Размеры
ØDxL, мм
Ток пульсаций Размеры
ØDxL, мм
Ток пульсаций Размеры
ØDxL, мм
Ток пульсаций Размеры
ØDxL, мм
Ток пульсаций
1,8 185             10x16 62
2,2 225             10x16 70
2,8 285             10x16 76
3,3 335             10x16 84
4,7 475         10x16 88 10x20 105
5,6 565         10x16 88 12,5x20 121
6,8 685         10x16 96 12,5x20 176
8,2 825 10x16 96 10x16 100 10x16 104 12,5x20 192
10 106 10x16 200 10x16 200 10x16 224 12,5x20 224
15 156 10x16 336 10x20 336 12,5x20 360 12,5x25 240
22 226 10x20 400 12,5x20 400 12,5x20 480 16x25 252
33 336 12,5x20 400 12,5x20 480 12,5x25 480
47 476 12,5x25 528 12,5x25 528 16x25 518
68 686 16x25 547 16x25 547
100 107 16x25 806
Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 100 кГц



Напряжение (код) 400 В (2G) 450 В (2W)
Емкость, мкФ Код Размеры
ØDxL, мм
Ток пульсаций Размеры
ØDxL, мм
Ток пульсаций
1,5 155     10x16 70
1,8 185 10x16 72 10x16 74
2,2 225 10x16 74 10x16 77
2,8 285 10x16 80 10x16 80
3,3 335 10x16 88 10x16 88
4,7 474 10x20 104 10x20 104
5,6 565 12,5x20 112 12,5x20 112
6,8 685 12,5x20 176 12,5x20 120
8,2 825 12,5x20 208 12,5x20 224
10 106 12,5x20 224 12,5x20 256
15 156 12,5x25 256 12,5x25 336
Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 100 кГц



МНОЖИТЕЛЬ ИМПУЛЬСНОГО ТОКА
Коэффициент частоты, Гц

Емкость, мкФ 120 1k 10k 100k
~100 0,40 0,75 0,90 1,00
