Каталог >> Корпуса >> Электрические соединительные коробки

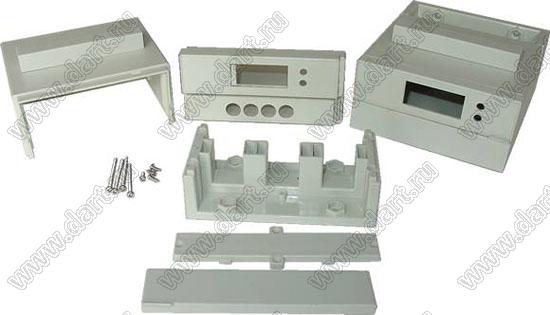

20-9

<< Назад Электрические соединительные коробки Вперед >>


I. Спецификация:

Размеры: 178x108x69 мм
Невлагозащищенный
Цвет: светло-серый
Отверстия в передней панели и опорные стойки могут быть добавлены по запросу (при заказе от 5000 шт.)

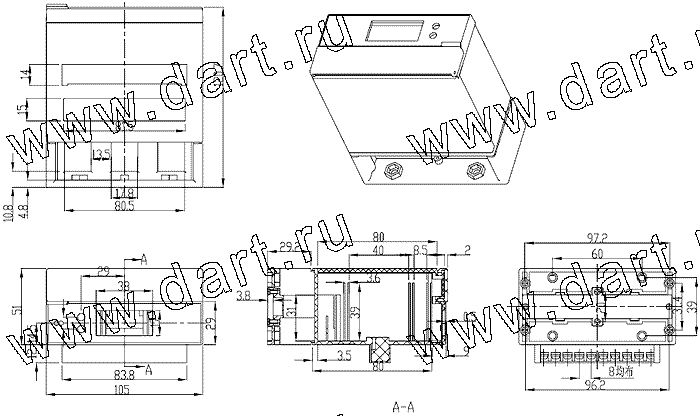

Чертеж



II.
Перечень комплектующих:

No

Код Наименование Количество Материал Обработка поверхности Примечания
1 97-1 Корпус 1 ABS Текстурная поверхность 10 шт. M3x9;
4 шт. M2.5x5
2 97-2 Большая боковая крышка 1 ABS Текстурная поверхность
3 97-3 Основная часть 1 ABS Текстурная поверхность
4 97-4 Верхняя крышка 1 ABS Текстурная поверхность
5 97-5 Крышка платы 1 ABS Текстурная поверхность
6 97-6 Прямоугольная панель 1 ABS Текстурная поверхность
7 97-7 Каркас 2 Огнеупорный ABS Текстурная поверхность
8   M2.5x26 Винты 4 Железо
9   M2.5x6 Винты 4 Железо
10   M3x7(6x6) Винты 20 Железо





  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
