Каталог >> Разъемы (соединители)

Разъемы для высокоскоростной последовательной шины
Серия IEEE 1394

Спецификация:

Максимальный ток: 1 А
Максимальное переменное напряжение: 50В
Сопротивление контактов: 30 мОм (макс)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: перем. 750В в течение 1 мин.
Рабочая температура: -55...+105°С

Материалы:

Изолятор: PBT (термопластик, усиленный стекловолокном UL94V-0
Контакты: позолоченная медь




Система обозначений:

1394 + S + 06
1   2   3

1 Серия
2 Тип:
S: прямая розетка
R: горизонтальная угловая розетка
UR: вертикальная угловая розетка
SM: розетка для поверхностного монтажа
3 Количество контактов:
06: на 6 контактов
04: на 4 контакта


1394S-06-TC
(прямая розетка
на 6 контактов)

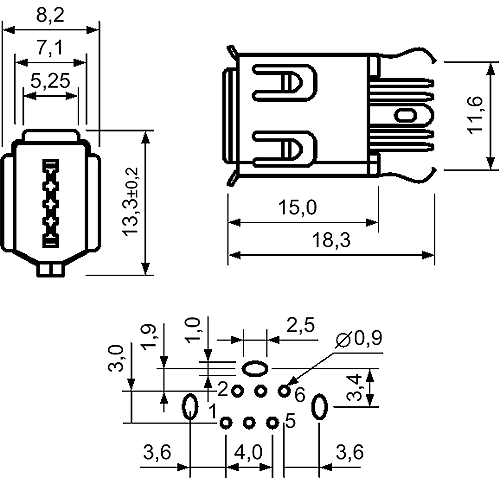

1394S-06-TC прямая розетка на 6 контактов чертеж

1394UR-06
(вертикальная угловая розетка
на 6 контактов)

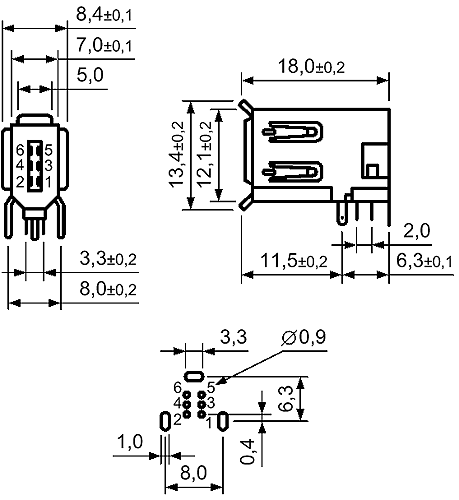

1394UR-06 вертикальная угловая розетка на 6 контактов чертеж

1394R-06
(горизонтальная угловая розетка
на 6 контактов)

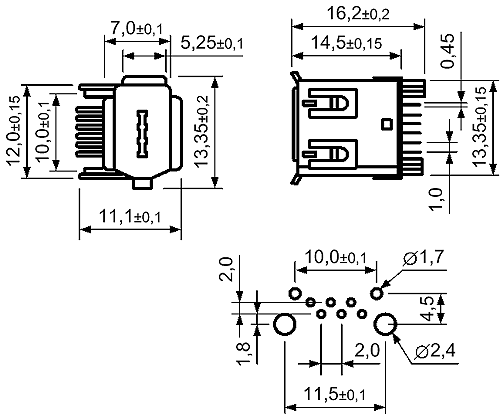

1394R-06 горизонтальная угловая розетка на 6 контактов чертеж

1394R-04
(горизонтальная угловая розетка
на 4 контакта)

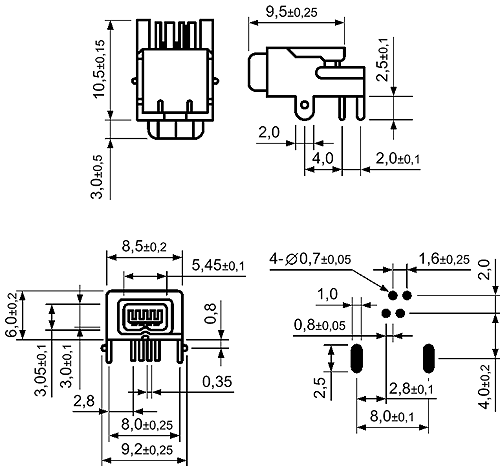

1394R-04 горизонтальная угловая розетка на 4 контакта чертеж

1394SM-04
(розетка для поверхностного монтажа
на 4 контакта)

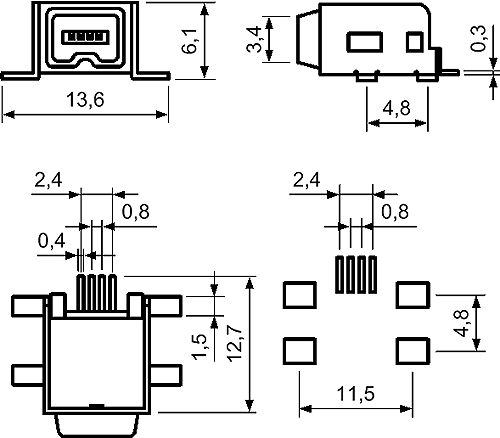

1394SM-04 розетка для поверхностного монтажа на 4 контакта чертеж

1394SM-06
(розетка для поверхностного монтажа
на 6 контактов)

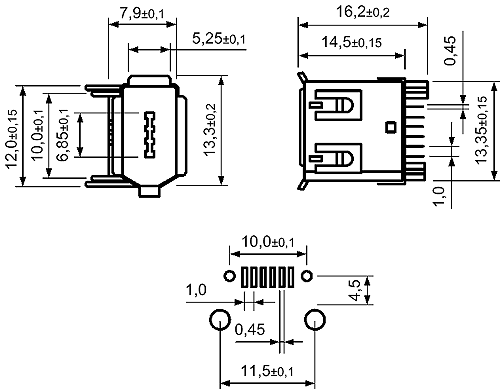

1394SM-06 розетка для поверхностного монтажа на 6 контактов чертеж

1394RR-06
(розетка для поверхностного монтажа
на 6 контактов)
1394RR-06 розетка для поверхностного монтажа на 6 контактов чертеж

1394RR-06-SM
(розетка для поверхностного монтажа
на 6 контактов)
1394RR-06-SM розетка для поверхностного монтажа на 6 контактов чертеж

1394SM-09A-41
(розетка для поверхностного монтажа
на 9 контактов)
1394SM-09A-41 розетка для поверхностного монтажа на 9 контактов чертеж
