BL3720M2 серия |
|
Соединители SMD плата-плата (вилка), шаг 0.5 мм
|
Параметры:
Шаг выводов: 0,8 мм
Макс. рабочее напряжение U max.: 50 В
Макс. допустимый ток I max: 0,5 А
Сопротивление изоляции R: 1000 МОм
Сопротивление контактов: 65 мОм
Напряжение пробоя Uпр: 250 В
Температура рабочая Tраб.: -40...+105 °C
Материал контактов: фосфористая бронза
Материал изолятора: PA9T/LCP (UL94V-0)
|
| BL3720 |
- |
M |
- |
XXX |
- |
022 |
- |
XX |
- |
F |
- |
X |
- |
01 |
| 1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
1) Серия:
BL3720
2) Тип:
M: вилка
3) Количество контактов (20...100):
020 ... 100
4) Высота корпуса:
022: 2,2мм
5) Покрытие контактов:
G0: золочение
SN: лужение
6) Материал изолятора:
D: BK-PA46
E: BK-PA9T
F: BK-LCP
7) Упаковка:
T: Tube
R: Reel
8) Направляющие в плату:
01: есть
02: нет
03: Locating Plate
|
Межплатные соединители SMD (для поверхностного монтажа) серии BL3720M2 имеют шаг выводов в ряду 0,50 мм и предназначены для использования в миниатюрной радиоэлектронной аппаратуре.
Межплатные соединители серии BL3720M2 представляют собой двухрядную прямую вилку SMD (для поверхностного монтажа).
Межплатные соединители серии BL3720M2 поставляются, в основном, под заказ с фабрики в стандартной упаковке – в пеналах (суффикс "Т" в п.7 маркировки). Упаковка в ленте на катушках возможна при заказе от 1000 штук (суффикс "R" в п.7 маркировки).
Условия поставки межплатных соединителей серии BL3720M2 уточняйте у наших менеджеров. |
|
|

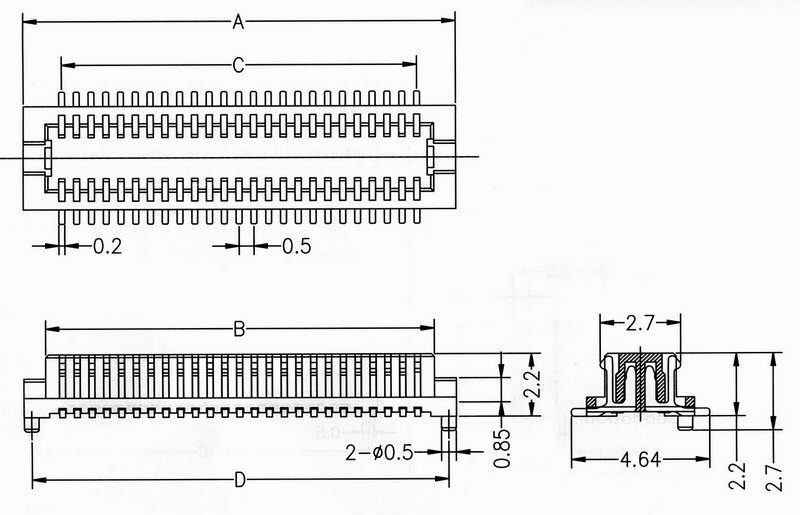

Вилка SMD |
|

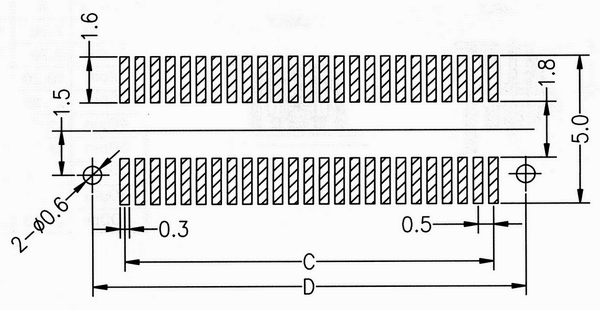

Разметка платы |
|

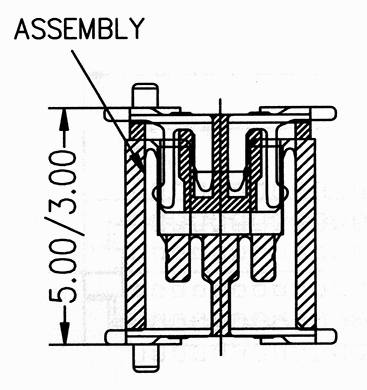

Соединение |
 |
|
 |
|
 |
|
Вилки SMD, шаг 0.50 мм
| 195127 |
BL3720-M020022G0FR01 |
20 |
7.10 |
5.64 |
4.50 |
6.60 |
| 195128 |
BL3720-M030022G0FR01 |
30 |
9.62 |
8.14 |
7.00 |
9.10 |
| 195129 |
BL3720-M032022G0FR01 |
32 |
10.12 |
8.64 |
7.50 |
9.60 |
| 195130 |
BL3720-M036022G0FR01 |
36 |
11.12 |
9.64 |
8.50 |
10.60 |
| 195131 |
BL3720-M040022G0FR01 |
40 |
12.12 |
10.64 |
9.50 |
11.60 |
| 195132 |
BL3720-M050022G0FR01 |
50 |
14.62 |
13.14 |
12.00 |
14.00 |
| 195133 |
BL3720-M060022G0FR01 |
60 |
17.12 |
15.64 |
14.50 |
16.60 |
| 195134 |
BL3720-M080022G0FR01 |
80 |
22.12 |
20.64 |
19.50 |
21.60 |
| 195135 |
BL3720-M0100022G0FR01 |
100 |
27.12 |
25.64 |
24.50 |
26.60 |
|
|
|
|
|
|
