Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,00 мм

BL1615-22XXS серия

вилки штыревые двухрядные с двойным изолятором прямые на плату для монтажа в отверстия, шаг 1,00 мм

BL1615-22XXS серия, вилки штыревые двухрядные с двойным изолятором прямые на плату для монтажа в отверстия, шаг 1,00 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,00 мм

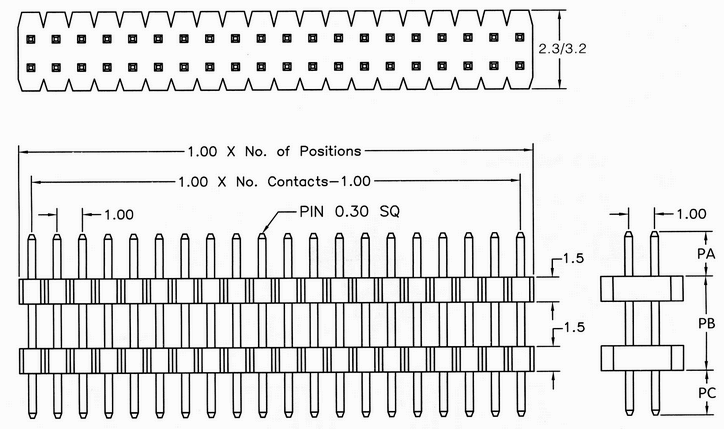

Чертеж
BL1615-22XXS серия, вилки штыревые двухрядные с двойным изолятором прямые на плату для монтажа в отверстия, шаг 1,00 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,00 мм

BL1615 - 2 2 XX S
1   2 3 4 5

1) Серия:
     BL1615: H=1,5мм
2) Изолятор:
     2: два
3) Количество рядов:
     2: два
4) Количество контактов в ряду (2x50):
     01 ... 50
5) Тип:
     S: прямой

Вилки штыревые двухрядные с двойным изолятором прямые на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 0.75 A AC/DC
Максимальное напряжение: 100 V AC/DC
Сопротивление контактов: 30 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
190829 BL1615-2201S 2
190830 BL1615-2202S 4
190831 BL1615-2203S 6
190832 BL1615-2204S 8
190833 BL1615-2205S 10
190834 BL1615-2206S 12
190835 BL1615-2207S 14
190836 BL1615-2208S 16
190837 BL1615-2209S 18
190838 BL1615-2210S 20
190839 BL1615-2211S 22
190840 BL1615-2212S 24
190841 BL1615-2213S 26
190842 BL1615-2214S 28
190843 BL1615-2215S 30
190844 BL1615-2216S 32
190845 BL1615-2217S 34
190846 BL1615-2218S 36
190847 BL1615-2219S 38
190848 BL1615-2220S 40
190849 BL1615-2221S 42
190850 BL1615-2222S 44
190851 BL1615-2223S 46
190852 BL1615-2224S 48
190853 BL1615-2225S 50

Код
товара
Марка количество
контактов
190854 BL1615-2226S 52
190855 BL1615-2227S 54
190856 BL1615-2228S 56
190857 BL1615-2229S 58
190858 BL1615-2230S 60
190859 BL1615-2231S 62
190860 BL1615-2232S 64
190861 BL1615-2233S 66
190862 BL1615-2234S 68
190863 BL1615-2235S 70
190864 BL1615-2236S 72
190865 BL1615-2237S 74
190866 BL1615-2238S 76
190867 BL1615-2239S 78
190868 BL1615-2240S 80
190869 BL1615-2241S 82
190870 BL1615-2242S 84
190871 BL1615-2243S 86
190872 BL1615-2244S 88
190873 BL1615-2245S 90
190874 BL1615-2246S 92
190875 BL1615-2247S 94
190876 BL1615-2248S 96
190877 BL1615-2249S 98
190878 BL1615-2250S 100

BL1615-22XXS серия, вилки штыревые двухрядные с двойным изолятором прямые на плату для монтажа в отверстия, шаг 1,00 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,00 мм

Макет печатной платы



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
