2199R00-XXXG серия

вилки штыревые открытые двухрядные угловые на плату для монтажа в отверстия, шаг 1,27x1,27 мм

2199R00-XXXG серия, вилки штыревые открытые двухрядные угловые на плату для монтажа в отверстия, шаг 1,27x1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x1,27 мм

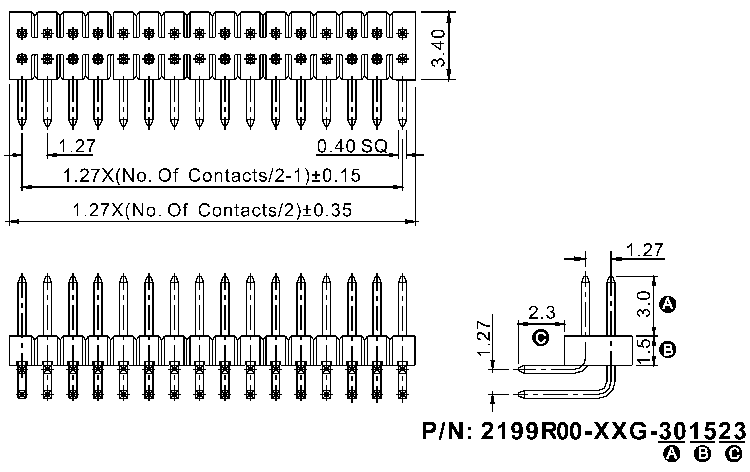

Чертеж
2199R00-XXXG серия, вилки штыревые открытые двухрядные угловые на плату для монтажа в отверстия, шаг 1,27x1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x1,27 мм

2199 R00 - XXX G - 301523
1 2   3 4   5

1) Серия:
     2199
2) Изолятор:
     R00: угловой двухрядный
3) Количество контактов (2...100):
     XXX
4) Покрытие контактов:
     G: золочение
     T: лужение
5) Размеры A, B, C в десятых долях мм:
     301523: (стандарт) A=3,0мм, B=1,5мм, C=2,3мм
     XXXXXX

Вилки штыревые открытые двухрядные угловые на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
47178 2199R00-002G-301523 2
47179 2199R00-004G-301523 4
47180 2199R00-006G-301523 6
47181 2199R00-008G-301523 8
47182 2199R00-010G-301523 10
47183 2199R00-012G-301523 12
47184 2199R00-014G-301523 14
47185 2199R00-016G-301523 16
47186 2199R00-018G-301523 18
47187 2199R00-020G-301523 20
47188 2199R00-022G-301523 22
47189 2199R00-024G-301523 24
47190 2199R00-026G-301523 26
47191 2199R00-028G-301523 28
47192 2199R00-030G-301523 30
47193 2199R00-032G-301523 32
47194 2199R00-034G-301523 34
47195 2199R00-036G-301523 36
47196 2199R00-038G-301523 38
47197 2199R00-040G-301523 40
47051 2199R00-042G-301523 42
47052 2199R00-044G-301523 44
47053 2199R00-046G-301523 46
47054 2199R00-048G-301523 48
47055 2199R00-050G-301523 50

Код
товара
Марка количество
контактов
47056 2199R00-052G-301523 52
47057 2199R00-054G-301523 54
47058 2199R00-056G-301523 56
47059 2199R00-058G-301523 58
47060 2199R00-060G-301523 60
47061 2199R00-062G-301523 62
47062 2199R00-064G-301523 64
47063 2199R00-066G-301523 66
47064 2199R00-068G-301523 68
47065 2199R00-070G-301523 70
47066 2199R00-072G-301523 72
47067 2199R00-074G-301523 74
47068 2199R00-076G-301523 76
47069 2199R00-078G-301523 78
47070 2199R00-080G-301523 80
82597 2199R00-082G-301523 82
82598 2199R00-084G-301523 84
82599 2199R00-086G-301523 86
82600 2199R00-088G-301523 88
82601 2199R00-090G-301523 90
82602 2199R00-092G-301523 92
82603 2199R00-094G-301523 94
82604 2199R00-096G-301523 96
82605 2199R00-098G-301523 98
82606 2199R00-100G-301523 100

2199R00-XXXG серия, вилки штыревые открытые двухрядные угловые на плату для монтажа в отверстия, шаг 1,27x1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x1,27 мм

Макет печатной платы
