Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27x1,27 мм

2199R05-XXXG серия

вилки штыревые открытые двухрядные угловые на плату для монтажа в отверстия, шаг 1,27x1,27 мм

2199R05-XXXG серия, вилки штыревые открытые двухрядные угловые на плату для монтажа в отверстия, шаг 1,27x1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x1,27 мм

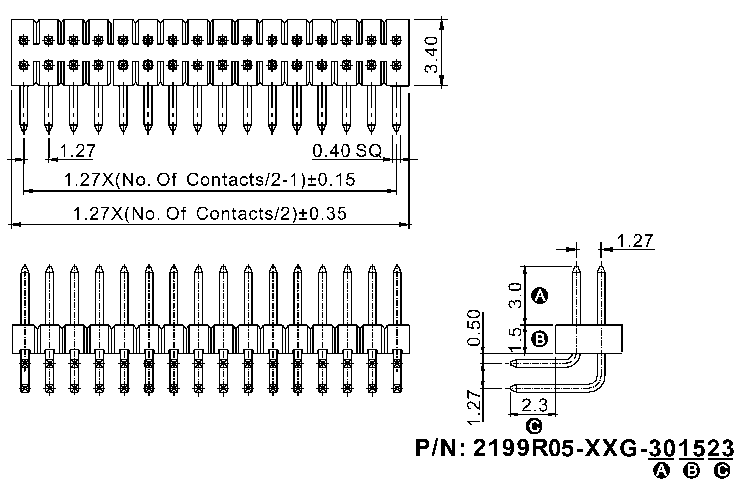

Чертеж
2199R05-XXXG серия, вилки штыревые открытые двухрядные угловые на плату для монтажа в отверстия, шаг 1,27x1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x1,27 мм

2199 R05 - XXX G - 301523
1 2   3 4   5

1) Серия:
     2199
2) Изолятор:
     R05: угловой двухрядный
3) Количество контактов (4...100):
     XXX
4) Покрытие контактов:
     G: золочение
     T: лужение
5) Размеры A, B, C в десятых долях мм:
     301523: (стандарт) A=3,0мм, B=1,5мм, C=2,3мм
     XXXXXX

Вилки штыревые открытые двухрядные угловые на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
47072 2199R05-004G-301523 4
47073 2199R05-006G-301523 6
47074 2199R05-008G-301523 8
47075 2199R05-010G-301523 10
47076 2199R05-012G-301523 12
47077 2199R05-014G-301523 14
47078 2199R05-016G-301523 16
47079 2199R05-018G-301523 18
47080 2199R05-020G-301523 20
47081 2199R05-022G-301523 22
47082 2199R05-024G-301523 24
47083 2199R05-026G-301523 26
47084 2199R05-028G-301523 28
47085 2199R05-030G-301523 30
47086 2199R05-032G-301523 32
47087 2199R05-034G-301523 34
47088 2199R05-036G-301523 36
47089 2199R05-038G-301523 38
47090 2199R05-040G-301523 40
47091 2199R05-042G-301523 42
47092 2199R05-044G-301523 44
47093 2199R05-046G-301523 46
47094 2199R05-048G-301523 48
24099 2199R05-050G-301523 50
47095 2199R05-052G-301523 52

Код
товара
Марка количество
контактов
47096 2199R05-054G-301523 54
47097 2199R05-056G-301523 56
47098 2199R05-058G-301523 58
47099 2199R05-060G-301523 60
47100 2199R05-062G-301523 62
47101 2199R05-064G-301523 64
47102 2199R05-066G-301523 66
47103 2199R05-068G-301523 68
47003 2199R05-070G-301523 70
47004 2199R05-072G-301523 72
47005 2199R05-074G-301523 74
47006 2199R05-076G-301523 76
47007 2199R05-078G-301523 78
47008 2199R05-080G-301523 80
82607 2199R05-082G-301523 82
82608 2199R05-084G-301523 84
82609 2199R05-086G-301523 86
82610 2199R05-088G-301523 88
82611 2199R05-090G-301523 90
82612 2199R05-092G-301523 92
82613 2199R05-094G-301523 94
82614 2199R05-096G-301523 96
82615 2199R05-098G-301523 98
82616 2199R05-100G-301523 100

2199R05-XXXG серия, вилки штыревые открытые двухрядные угловые на плату для монтажа в отверстия, шаг 1,27x1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x1,27 мм

Макет печатной платы
