Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,27 x 1,27

2199R00-XXXG-XXXXXX серия

вилки штыревые открытые угловые двухрядные на плату для монтажа в отверстия, шаг 1,27 x 1,27 мм

2199R0-XXG-XXXXXX серия, вилки открытые угловые двухрядные на плату для монтажа в отверстия, шаг 1,27 x 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,27 x 1,27

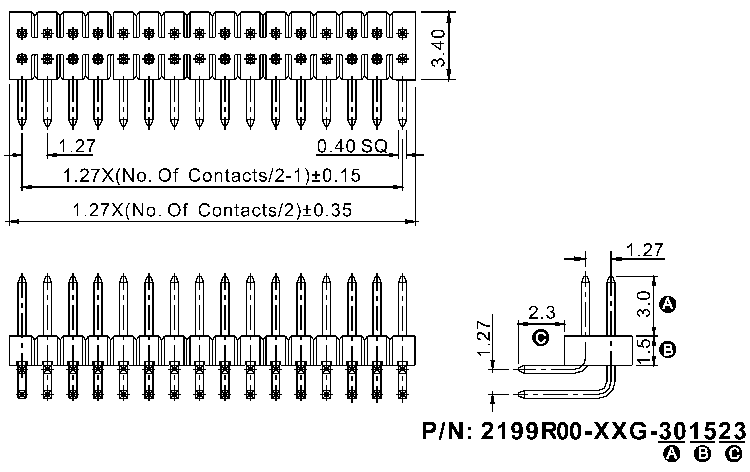

Чертеж

2199	R00	-	XXX	G	-	301523
1	2		3	4		5

1) Серия:
     2199
2) Изолятор:
     R00: угловой двухрядный
3) Количество контактов (2...100):
     XXX
4) Покрытие контактов:
     G: золочение
     T: лужение
5) Размеры A, B, C в десятых долях мм:
     301523: (стандарт) A=3,0мм, B=1,5мм, C=2,3мм
     XXXXXX

Штыревые двухрядные вилки данной серии изготавливаются на фабрике в виде линеек с надрезанным изолятором по 2x50 контактов.

Затем они могут быть разрезаны вручную заказчиком или на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6 и т.д.

Стоимость работы по разрезанию на приспособлении лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 50 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°С

Материал изолятора: PBT (полибутилентерефтлат) (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Расположение отверстий на плате

Код товара	Марка	Кол-во контактов
47178	2199R00-002G-301523	2
47179	2199R00-004G-301523	4
47180	2199R00-006G-301523	6
47181	2199R00-008G-301523	8
47182	2199R00-010G-301523	10
47183	2199R00-012G-301523	12
47184	2199R00-014G-301523	14
47185	2199R00-016G-301523	16
47186	2199R00-018G-301523	18
47187	2199R00-020G-301523	20
47188	2199R00-022G-301523	22
47189	2199R00-024G-301523	24
47190	2199R00-026G-301523	26
47191	2199R00-028G-301523	28
47192	2199R00-030G-301523	30
47193	2199R00-032G-301523	32
47194	2199R00-034G-301523	34
47195	2199R00-036G-301523	36
47196	2199R00-038G-301523	38
47197	2199R00-040G-301523	40
47051	2199R00-042G-301523	42
47052	2199R00-044G-301523	44
47053	2199R00-046G-301523	46
47054	2199R00-048G-301523	48
47055	2199R00-050G-301523	50
47056	2199R00-052G-301523	52
47057	2199R00-054G-301523	54
47058	2199R00-056G-301523	56
47059	2199R00-058G-301523	58
47060	2199R00-060G-301523	60
47061	2199R00-062G-301523	62
47062	2199R00-064G-301523	64
47063	2199R00-066G-301523	66
47064	2199R00-068G-301523	68
47065	2199R00-070G-301523	70
47066	2199R00-072G-301523	72
47067	2199R00-074G-301523	74
47068	2199R00-076G-301523	76
47069	2199R00-078G-301523	78
47070	2199R00-080G-301523	80
82597	2199R00-082G-301523	82
82598	2199R00-084G-301523	84
82599	2199R00-086G-301523	86
82600	2199R00-088G-301523	88
82601	2199R00-090G-301523	90
82602	2199R00-092G-301523	92
82603	2199R00-094G-301523	94
82604	2199R00-096G-301523	96
82605	2199R00-098G-301523	98
82606	2199R00-100G-301523	100

Расположение отверстий на плате
