Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,27 x 1,27

2199R05-XXXG-XXXXXX серия

вилки штыревые открытые угловые двухрядные на плату для монтажа в отверстия, шаг 1,27 x 1,27 мм

2199R5-XXG-XXXXXX серия, вилки открытые угловые двухрядные на плату для монтажа в отверстия, шаг 1,27 x 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,27 x 1,27

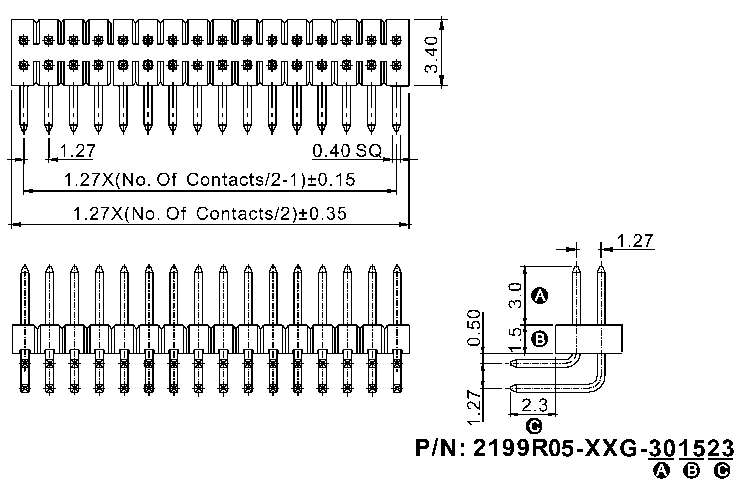

Чертеж

2199	R05	-	XXX	G	-	301523
1	2		3	4		5

1) Серия:
     2199
2) Изолятор:
     R05: угловой двухрядный
3) Количество контактов (4...100):
     XXX
4) Покрытие контактов:
     G: золочение
     T: лужение
5) Размеры A, B, C в десятых долях мм:
     301523: (стандарт) A=3,0мм, B=1,5мм, C=2,3мм
     XXXXXX

Штыревые двухрядные вилки данной серии изготавливаются на фабрике в виде линеек с надрезанным изолятором по 2x50 контактов.

Затем они могут быть разрезаны вручную заказчиком или на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6 и т.д.

Стоимость работы по разрезанию на приспособлении лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 50 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°С

Материал изолятора: PBT (полибутилентерефтлат) (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Расположение отверстий на плат

Код товара	Марка	Кол-во контактов
47072	2199R05-004G-301523	4
47073	2199R05-006G-301523	6
47074	2199R05-008G-301523	8
47075	2199R05-010G-301523	10
47076	2199R05-012G-301523	12
47077	2199R05-014G-301523	14
47078	2199R05-016G-301523	16
47079	2199R05-018G-301523	18
47080	2199R05-020G-301523	20
47081	2199R05-022G-301523	22
47082	2199R05-024G-301523	24
47083	2199R05-026G-301523	26
47084	2199R05-028G-301523	28
47085	2199R05-030G-301523	30
47086	2199R05-032G-301523	32
47087	2199R05-034G-301523	34
47088	2199R05-036G-301523	36
47089	2199R05-038G-301523	38
47090	2199R05-040G-301523	40
47091	2199R05-042G-301523	42
47092	2199R05-044G-301523	44
47093	2199R05-046G-301523	46
47094	2199R05-048G-301523	48
24099	2199R05-050G-301523	50
47095	2199R05-052G-301523	52
47096	2199R05-054G-301523	54
47097	2199R05-056G-301523	56
47098	2199R05-058G-301523	58
47099	2199R05-060G-301523	60
47100	2199R05-062G-301523	62
47101	2199R05-064G-301523	64
47102	2199R05-066G-301523	66
47103	2199R05-068G-301523	68
47003	2199R05-070G-301523	70
47004	2199R05-072G-301523	72
47005	2199R05-074G-301523	74
47006	2199R05-076G-301523	76
47007	2199R05-078G-301523	78
47008	2199R05-080G-301523	80
82607	2199R05-082G-301523	82
82608	2199R05-084G-301523	84
82609	2199R05-086G-301523	86
82610	2199R05-088G-301523	88
82611	2199R05-090G-301523	90
82612	2199R05-092G-301523	92
82613	2199R05-094G-301523	94
82614	2199R05-096G-301523	96
82615	2199R05-098G-301523	98
82616	2199R05-100G-301523	100

Расположение отверстий на плате
