Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,27 x 1,27

2199SB-XXXG-SM-3017 серия

вилки штыревые открытые прямые двухрядные на плату
для поверхностного (SMD) монтажа, шаг 1,27x1,27 мм

2199SB-XXG-SM-XXXX серия, вилки открытые прямые двухрядные на плату для поверхностного (SMD) монтажа, шаг 1,27x1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,27 x 1,27

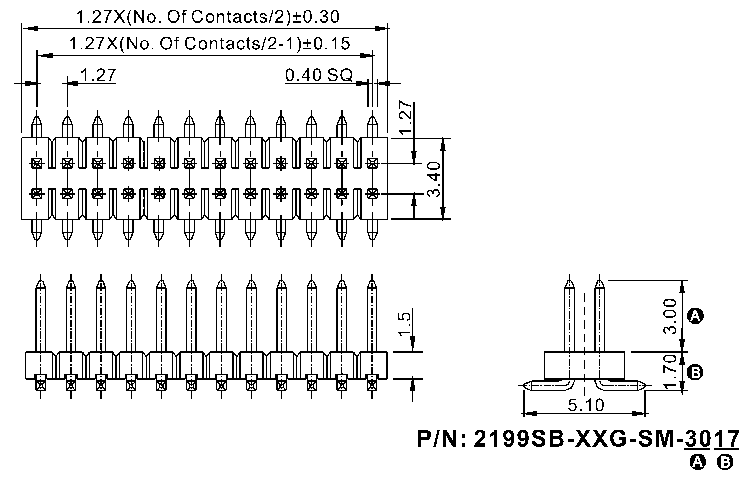

Чертеж

2199	SB	-	XX	G	-	SM	-	3017
1	2		3	4		5		6

1) Серия:
     2199
2) Изолятор:
     SB: прямой двухрядный
3) Количество контактов (2...50):
     XX
4) Покрытие контактов:
     G: золочение
     T: лужение
5) для поверхностного монтажа:
     SM
6) Размеры A и B в десятых долях мм:
     3017: (стандарт) A=3,0мм, B=1,7мм
     XXXX

Штыревые однорядные вилки данной серии изготавливаются на фабрике в виде линеек с надрезанным изолятором по 2x50 контактов.

Затем они могут быть разрезаны вручную заказчиком или на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6 и т.д.

Стоимость работы по разрезанию на приспособлении лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 50 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°С

Материал изолятора: PBT (полибутилентерефтлат) (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Расположение контактных площадок на плате

Код	Марка	Кол-во контактов
47009	2199SB-002G-SM-3017	2
47010	2199SB-004G-SM-3017	4
47011	2199SB-006G-SM-3017	6
46959	2199SB-008G-SM-3017	8
67712	2199SB-010G-SM-3017	10
46961	2199SB-012G-SM-3017	12
46962	2199SB-014G-SM-3017	14
46963	2199SB-016G-SM-3017	16
46964	2199SB-018G-SM-3017	18
67713	2199SB-020G-SM-3017	20
46965	2199SB-022G-SM-3017	22
46966	2199SB-024G-SM-3017	24
46967	2199SB-026G-SM-3017	26
46968	2199SB-028G-SM-3017	28
46969	2199SB-030G-SM-3017	30
46970	2199SB-032G-SM-3017	32
46971	2199SB-034G-SM-3017	34
46972	2199SB-036G-SM-3017	36
46973	2199SB-038G-SM-3017	38
46975	2199SB-042G-SM-3017	42
46976	2199SB-044G-SM-3017	44
46977	2199SB-046G-SM-3017	46
46978	2199SB-048G-SM-3017	48
18039	2199SB-050G-SM-3017	50
46979	2199SB-052G-SM-3017	52
47022	2199SB-054G-SM-3017	54
47023	2199SB-056G-SM-3017	56
47024	2199SB-058G-SM-3017	58
47025	2199SB-060G-SM-3017	60
47026	2199SB-062G-SM-3017	62
47035	2199SB-064G-SM-3017	64
47027	2199SB-066G-SM-3017	66
47028	2199SB-068G-SM-3017	68
47029	2199SB-070G-SM-3017	70
47030	2199SB-072G-SM-3017	72
47031	2199SB-074G-SM-3017	74
47032	2199SB-076G-SM-3017	76
47033	2199SB-078G-SM-3017	78
46974	2199SB-080G-SM-3017	80
82627	2199SB-082G-SM-3017	82
82628	2199SB-084G-SM-3017	84
82629	2199SB-086G-SM-3017	86
82630	2199SB-088G-SM-3017	88
82631	2199SB-090G-SM-3017	90
82632	2199SB-092G-SM-3017	92
82633	2199SB-094G-SM-3017	94
82634	2199SB-096G-SM-3017	96
82635	2199SB-098G-SM-3017	98
82636	2199SB-100G-SM-3017	100

Расположение контактных площадок на плате
