| 2199 |
SBDI |
- |
XXX |
G |
- |
SM |
PG |
- |
3580 |
| 1 |
2 |
|
3 |
4 |
|
5 |
6 |
|
7 |
1) Серия:
2199
2) Изолятор:
SBDI: прямой двухрядный с двойным изолятором
3) Количество контактов (2...100):
XXX
4) Покрытие контактов:
G: золочение
T: лужение
5) для поверхностного монтажа:
SM
6) направляющие в плату:
PG
7) Размеры A и B в десятых долях мм:
3580: (стандарт) A=3,5мм, B=8,0мм
XXXX
|

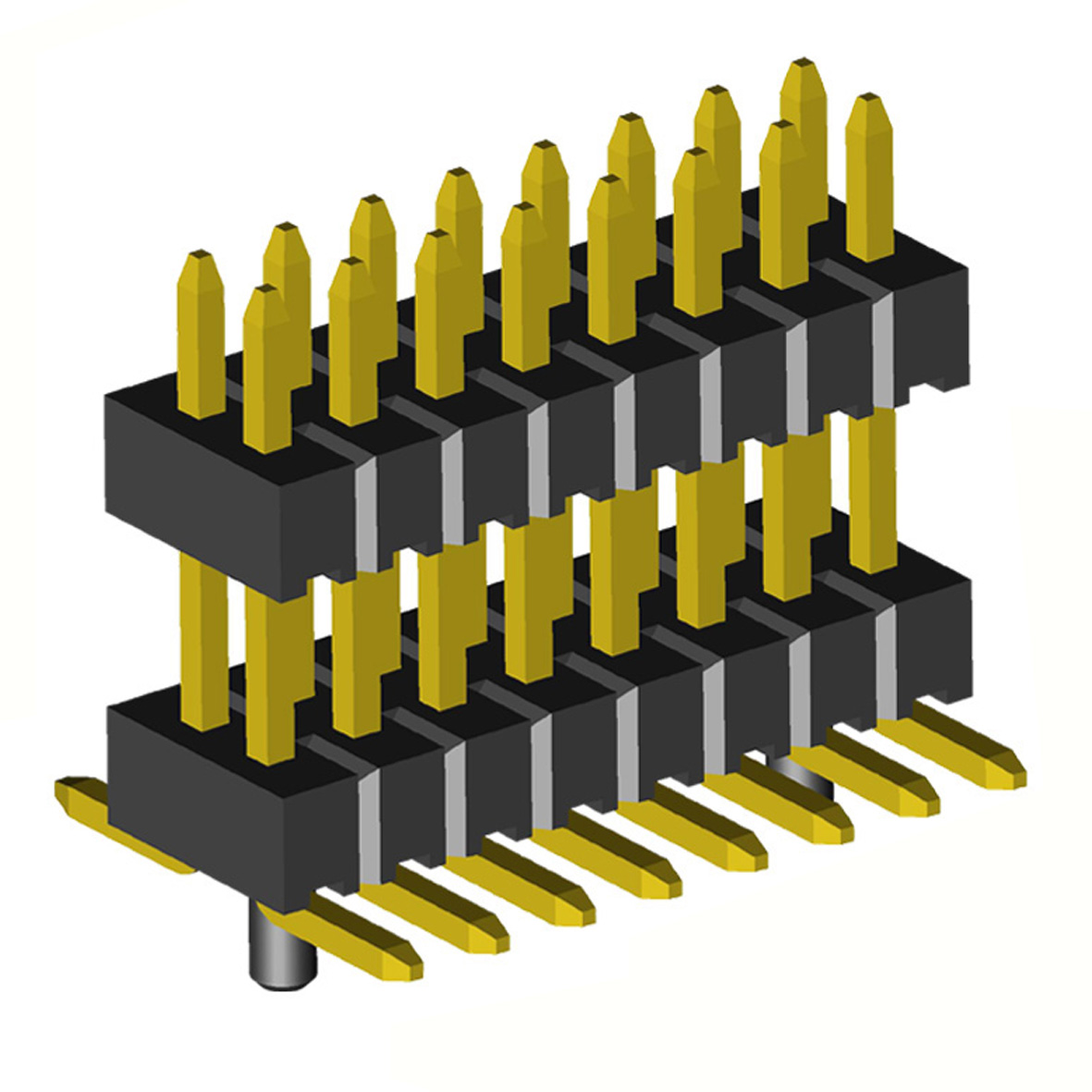

Штыревые двухрядные вилки с двойным изолятором данной серии для поверхностного (SMD) монтажа изготавливаются на фабрике в виде линеек с надрезанным изолятором по 50 контактов.
Затем они могут быть разрезаны вручную заказчиком или на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6 и т.д.
Стоимость работы по разрезанию на приспособлении лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
