Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,27 x 1,27

2200SB-XXG-AX (PBD1.27) серия

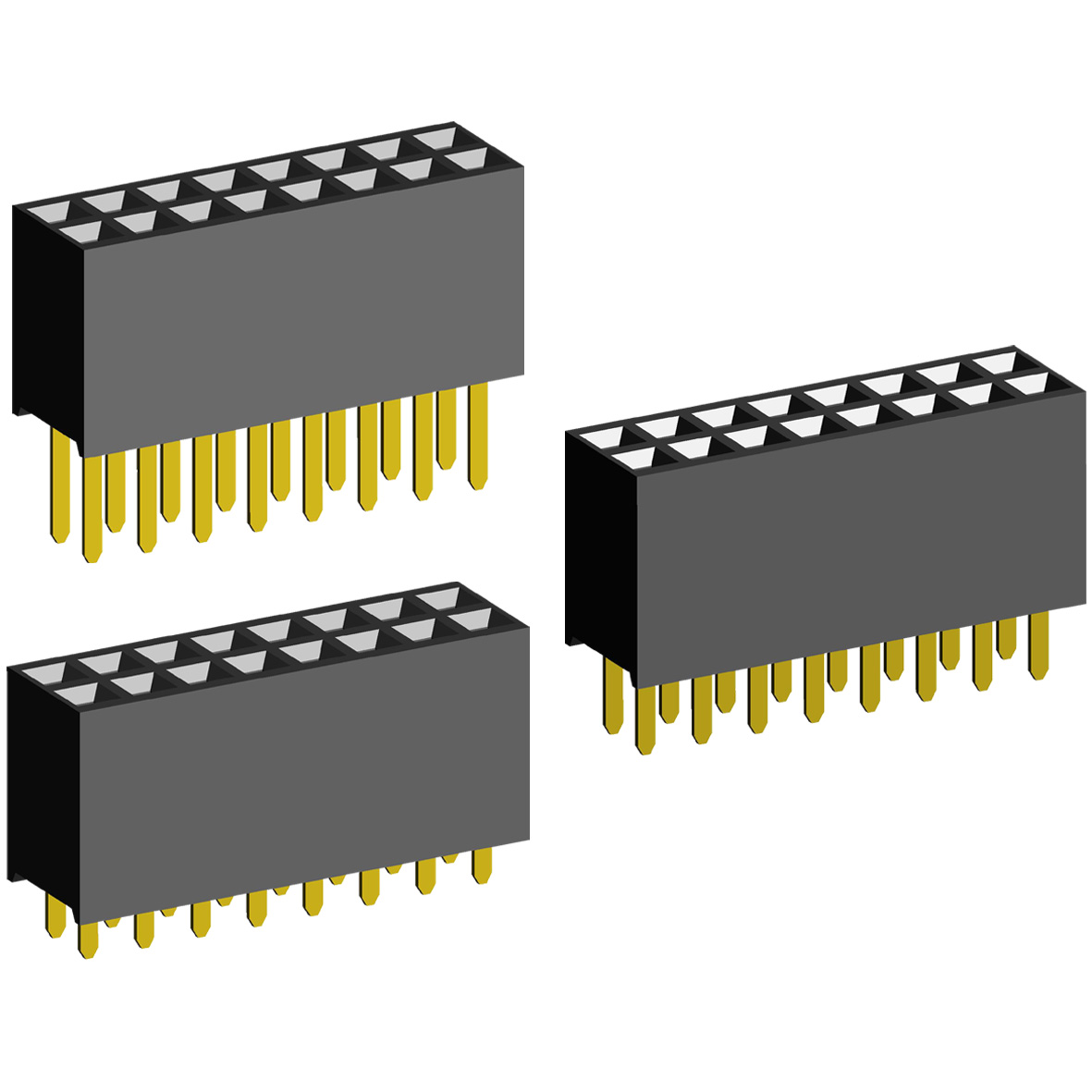

розетки прямые двухрядные (гнездо) на плату для монтажа в отверстия, шаг 1,27x1,27 мм

2200SB-XXG-AX серия, розетки прямые двухрядные на плату для монтажа в отверстия, шаг 1,27x1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,27 x 1,27

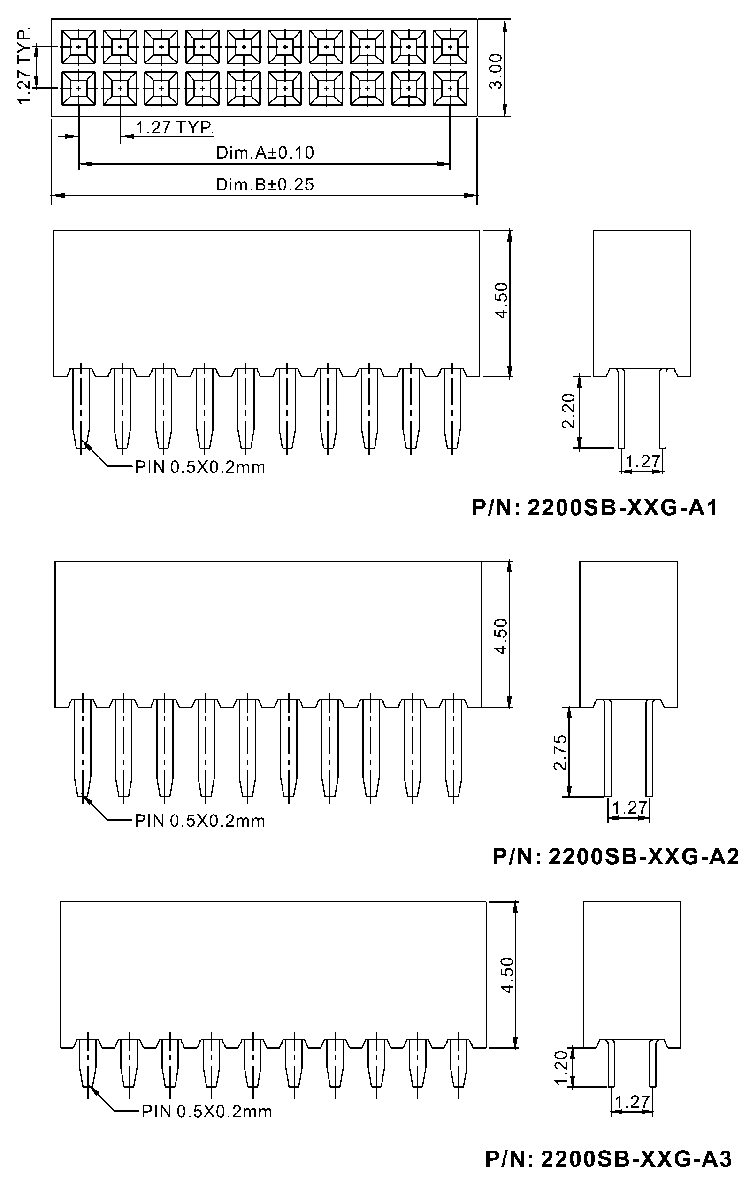

Чертеж

2200	SB	-	XX	G	-	AX
1	2		3	4		5

1) Серия:
     2200
2) Изолятор:
     SB: прямой двухрядный
3) Количество контактов (4...80):
     XX
4) Покрытие контактов:
     G: золочение
     T: лужение
5) Длина выводов:
     A1: 2,20мм
     A2: 1,75мм
     A3: 1,20мм

Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов (в России принято название серии PBD1.27).

Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 50 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°С

Материал изолятора: PBT (полибутилентерефтлат) (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

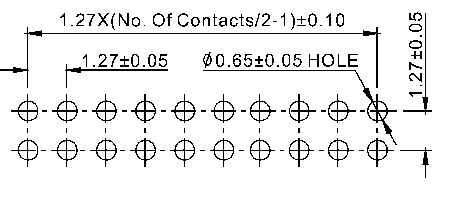

Расположение отверстий на плате

код товара	марка	аналог	кол-во контактов	Размеры, мм
код товара	марка	аналог	кол-во контактов	A	B
46931	2200SB-004G-A1	PBD1.27-04	4	1,27	2,94
46932	2200SB-006G-A1	PBD1.27-06	6	2,54	4,21
46933	2200SB-008G-A1	PBD1.27-08	8	3,81	5,48
46934	2200SB-010G-A1	PBD1.27-10	10	5,08	6,75
46935	2200SB-012G-A1	PBD1.27-12	12	6,35	8,02
46936	2200SB-014G-A1	PBD1.27-14	14	7,62	9,29
46937	2200SB-016G-A1	PBD1.27-16	16	8,89	10,56
46938	2200SB-018G-A1	PBD1.27-18	18	10,16	11,83
46939	2200SB-020G-A1	PBD1.27-20	20	11,43	13,10
46940	2200SB-022G-A1	PBD1.27-22	22	12,70	14,37
46941	2200SB-024G-A1	PBD1.27-24	24	13,97	15,64
46942	2200SB-026G-A1	PBD1.27-26	26	15,24	16,91
46943	2200SB-028G-A1	PBD1.27-28	28	16,51	18,18
35299	2200SB-030G-A1	PBD1.27-30	30	17,78	19,45
46944	2200SB-032G-A1	PBD1.27-32	32	19,05	20,72
46945	2200SB-034G-A1	PBD1.27-34	34	20,32	21,99
46946	2200SB-036G-A1	PBD1.27-36	36	21,59	23,26
46947	2200SB-038G-A1	PBD1.27-38	38	22,86	24,53
24100	2200SB-040G-A1	PBD1.27-40	40	24,13	25,80
46948	2200SB-042G-A1	PBD1.27-42	42	25,40	27,07
46949	2200SB-044G-A1	PBD1.27-44	44	26,67	28,34
46950	2200SB-046G-A1	PBD1.27-46	46	27,94	29,61
46951	2200SB-048G-A1	PBD1.27-48	48	29,21	30,88
46952	2200SB-050G-A1	PBD1.27-50	50	30,48	32,15
46953	2200SB-052G-A1	PBD1.27-52	52	31,75	33,42
46954	2200SB-054G-A1	PBD1.27-54	54	33,02	34,69
46955	2200SB-056G-A1	PBD1.27-56	56	34,29	35,96
46956	2200SB-058G-A1	PBD1.27-58	58	35,56	37,23
46957	2200SB-060G-A1	PBD1.27-60	60	36,83	38,50
46958	2200SB-062G-A1	PBD1.27-62	62	38,10	39,77
47150	2200SB-064G-A1	PBD1.27-64	64	39,37	41,04
47153	2200SB-066G-A1	PBD1.27-66	66	40,64	42,31
47156	2200SB-068G-A1	PBD1.27-68	68	41,91	43,58
47159	2200SB-070G-A1	PBD1.27-70	70	43,18	44,85
47162	2200SB-072G-A1	PBD1.27-72	72	44,45	46,12
47165	2200SB-074G-A1	PBD1.27-74	74	45,72	47,39
47168	2200SB-076G-A1	PBD1.27-76	76	46,99	48,66
47171	2200SB-078G-A1	PBD1.27-78	78	48,26	49,93
47174	2200SB-080G-A1	PBD1.27-80	80	49,53	51,20
82728	2200SB-082G-A1	PBD1.27-82	82	50,80	52,47
82729	2200SB-084G-A1	PBD1.27-84	84	52,07	53,74
82730	2200SB-086G-A1	PBD1.27-86	86	53,34	55,01
82731	2200SB-088G-A1	PBD1.27-88	88	54,61	56,28
82732	2200SB-090G-A1	PBD1.27-90	90	55,88	57,55
82733	2200SB-092G-A1	PBD1.27-92	92	57,15	58,82
82734	2200SB-094G-A1	PBD1.27-94	94	58,42	60,09
82735	2200SB-096G-A1	PBD1.27-96	96	59,69	61,36
82736	2200SB-098G-A1	PBD1.27-98	98	60,96	62,63
82737	2200SB-100G-A1	PBD1.27-100	100	62,23	63,90

код товара	марка	кол-во контактов	Размеры, мм
код товара	марка	кол-во контактов	A	B
67715	2200SB-004G-A2	4	1,27	2,94
67716	2200SB-006G-A2	6	2,54	4,21
67717	2200SB-008G-A2	8	3,81	5,48
67718	2200SB-010G-A2	10	5,08	6,75
67719	2200SB-012G-A2	12	6,35	8,02
67720	2200SB-014G-A2	14	7,62	9,29
67721	2200SB-016G-A2	16	8,89	10,56
67722	2200SB-018G-A2	18	10,16	11,83
67723	2200SB-020G-A2	20	11,43	13,10
67724	2200SB-022G-A2	22	12,70	14,37
67725	2200SB-024G-A2	24	13,97	15,64
67726	2200SB-026G-A2	26	15,24	16,91
67727	2200SB-028G-A2	28	16,51	18,18
67728	2200SB-030G-A2	30	17,78	19,45
67729	2200SB-032G-A2	32	19,05	20,72
67730	2200SB-034G-A2	34	20,32	21,99
67731	2200SB-036G-A2	36	21,59	23,26
67732	2200SB-038G-A2	38	22,86	24,53
67733	2200SB-040G-A2	40	24,13	25,80
67734	2200SB-042G-A2	42	25,40	27,07
67735	2200SB-044G-A2	44	26,67	28,34
67736	2200SB-046G-A2	46	27,94	29,61
67737	2200SB-048G-A2	48	29,21	30,88
67738	2200SB-050G-A2	50	30,48	32,15
67739	2200SB-052G-A2	52	31,75	33,42
67740	2200SB-054G-A2	54	33,02	34,69
67741	2200SB-056G-A2	56	34,29	35,96
67742	2200SB-058G-A2	58	35,56	37,23
67743	2200SB-060G-A2	60	36,83	38,50
67744	2200SB-062G-A2	62	38,10	39,77
67745	2200SB-064G-A2	64	39,37	41,04
67746	2200SB-066G-A2	66	40,64	42,31
67747	2200SB-068G-A2	68	41,91	43,58
67748	2200SB-070G-A2	70	43,18	44,85
67749	2200SB-072G-A2	72	44,45	46,12
67750	2200SB-074G-A2	74	45,72	47,39
67751	2200SB-076G-A2	76	46,99	48,66
67752	2200SB-078G-A2	78	48,26	49,93
67753	2200SB-080G-A2	80	49,53	51,20
82738	2200SB-082G-A2	82	50,80	52,47
82739	2200SB-084G-A2	84	52,07	53,74
82740	2200SB-086G-A2	86	53,34	55,01
82741	2200SB-088G-A2	88	54,61	56,28
82742	2200SB-090G-A2	90	55,88	57,55
82743	2200SB-092G-A2	92	57,15	58,82
82744	2200SB-094G-A2	94	58,42	60,09
82745	2200SB-096G-A2	96	59,69	61,36
82746	2200SB-098G-A2	98	60,96	62,63
82747	2200SB-100G-A2	100	62,23	63,90

код товара	марка	кол-во контактов	Размеры, мм
код товара	марка	кол-во контактов	A	B
67754	2200SB-004G-A3	4	1,27	2,94
67755	2200SB-006G-A3	6	2,54	4,21
67756	2200SB-008G-A3	8	3,81	5,48
67757	2200SB-010G-A3	10	5,08	6,75
67758	2200SB-012G-A3	12	6,35	8,02
67759	2200SB-014G-A3	14	7,62	9,29
67760	2200SB-016G-A3	16	8,89	10,56
67761	2200SB-018G-A3	18	10,16	11,83
67762	2200SB-020G-A3	20	11,43	13,10
67763	2200SB-022G-A3	22	12,70	14,37
67764	2200SB-024G-A3	24	13,97	15,64
67765	2200SB-026G-A3	26	15,24	16,91
67766	2200SB-028G-A3	28	16,51	18,18
67767	2200SB-030G-A3	30	17,78	19,45
67768	2200SB-032G-A3	32	19,05	20,72
67769	2200SB-034G-A3	34	20,32	21,99
67770	2200SB-036G-A3	36	21,59	23,26
67771	2200SB-038G-A3	38	22,86	24,53
67772	2200SB-040G-A3	40	24,13	25,80
67773	2200SB-042G-A3	42	25,40	27,07
67774	2200SB-044G-A3	44	26,67	28,34
67775	2200SB-046G-A3	46	27,94	29,61
67776	2200SB-048G-A3	48	29,21	30,88
67777	2200SB-050G-A3	50	30,48	32,15
67778	2200SB-052G-A3	52	31,75	33,42
67779	2200SB-054G-A3	54	33,02	34,69
67780	2200SB-056G-A3	56	34,29	35,96
67781	2200SB-058G-A3	58	35,56	37,23
67782	2200SB-060G-A3	60	36,83	38,50
67783	2200SB-062G-A3	62	38,10	39,77
67784	2200SB-064G-A3	64	39,37	41,04
67785	2200SB-066G-A3	66	40,64	42,31
67786	2200SB-068G-A3	68	41,91	43,58
67787	2200SB-070G-A3	70	43,18	44,85
67788	2200SB-072G-A3	72	44,45	46,12
67789	2200SB-074G-A3	74	45,72	47,39
67790	2200SB-076G-A3	76	46,99	48,66
67791	2200SB-078G-A3	78	48,26	49,93
67792	2200SB-080G-A3	80	49,53	51,20
82748	2200SB-082G-A3	82	50,80	52,47
82749	2200SB-084G-A3	84	52,07	53,74
82750	2200SB-086G-A3	86	53,34	55,01
82751	2200SB-088G-A3	88	54,61	56,28
82752	2200SB-090G-A3	90	55,88	57,55
82753	2200SB-092G-A3	92	57,15	58,82
82754	2200SB-094G-A3	94	58,42	60,09
82755	2200SB-096G-A3	96	59,69	61,36
82756	2200SB-098G-A3	98	60,96	62,63
82757	2200SB-100G-A3	100	62,23	63,90

Расположение отверстий на плате
