2200SB-XXXG-SM-45-PG серия |
|
розетки прямые двухрядные (гнездо) для поверхностного (SMD) монтажа на плату с направляющими, шаг 1,27x1,27 мм
|
|

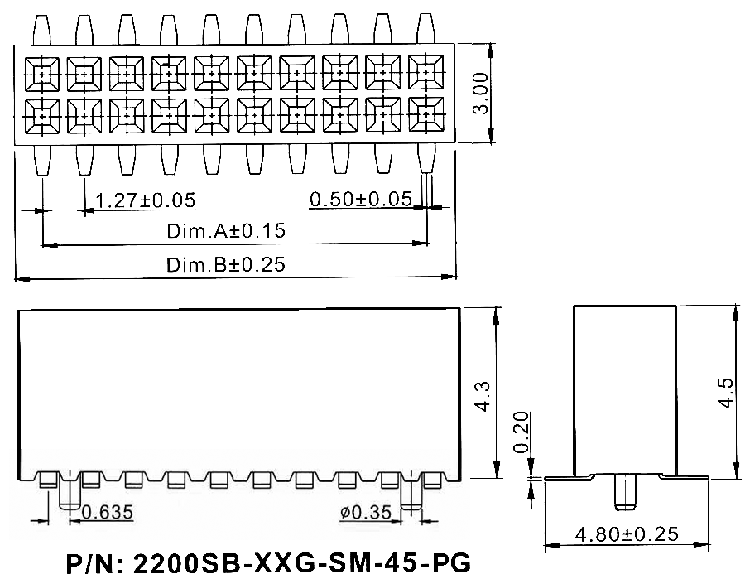

Чертеж
|
| 2200 |
SB |
- |
XXX |
G |
- |
SM |
- |
45 |
- |
PG |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
7 |
1) Серия:
2200
2) Изолятор:
SB: прямой двухрядный
3) Количество контактов:
XXX: 4...100
4) Покрытие контактов:
G: золочение
T: лужение
5) Вид монтажа:
SM: для поверхностного (SMD) монтажа
6) Высота изолятора в десятых долях мм:
45: 4.5 мм
7) Направляющие в плату:
PG
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 50 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°С
Материал изолятора: PBT (полибутилентерефтлат) (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Расположение контактных площадок на плате
|
| 47013 |
2200SB-004-SM-45-PG |
4 |
1,27 |
2,94 |
| 47015 |
2200SB-006-SM-45-PG |
6 |
2,54 |
4,21 |
| 47017 |
2200SB-008-SM-45-PG |
8 |
3,81 |
5,48 |
| 47019 |
2200SB-010-SM-45-PG |
10 |
5,08 |
6,75 |
| 47021 |
2200SB-012-SM-45-PG |
12 |
6,35 |
8,02 |
| 47105 |
2200SB-014-SM-45-PG |
14 |
7,62 |
9,29 |
| 47107 |
2200SB-016-SM-45-PG |
16 |
8,89 |
10,56 |
| 47109 |
2200SB-018-SM-45-PG |
18 |
10,16 |
11,83 |
| 37882 |
2200SB-020-SM-45-PG |
20 |
11,43 |
13,10 |
| 47112 |
2200SB-022-SM-45-PG |
22 |
12,70 |
14,37 |
| 47114 |
2200SB-024-SM-45-PG |
24 |
13,97 |
15,64 |
| 47116 |
2200SB-026-SM-45-PG |
26 |
15,24 |
16,91 |
| 47118 |
2200SB-028-SM-45-PG |
28 |
16,51 |
18,18 |
| 47120 |
2200SB-030-SM-45-PG |
30 |
17,78 |
19,45 |
| 47122 |
2200SB-032-SM-45-PG |
32 |
19,05 |
20,72 |
| 47124 |
2200SB-034-SM-45-PG |
34 |
20,32 |
21,99 |
| 47126 |
2200SB-036-SM-45-PG |
36 |
21,59 |
23,26 |
| 47128 |
2200SB-038-SM-45-PG |
38 |
22,86 |
24,53 |
| 47129 |
2200SB-040-SM-45-PG |
40 |
24,13 |
25,80 |
| 47131 |
2200SB-042-SM-45-PG |
42 |
25,40 |
27,07 |
| 47133 |
2200SB-044-SM-45-PG |
44 |
26,67 |
28,34 |
| 47135 |
2200SB-046-SM-45-PG |
46 |
27,94 |
29,61 |
| 47137 |
2200SB-048-SM-45-PG |
48 |
29,21 |
30,88 |
| 19155 |
2200SB-050-SM-45-PG |
50 |
30,48 |
32,15 |
| 47140 |
2200SB-052-SM-45-PG |
52 |
31,75 |
33,42 |
| 47142 |
2200SB-054-SM-45-PG |
54 |
33,02 |
34,69 |
| 47144 |
2200SB-056-SM-45-PG |
56 |
34,29 |
35,96 |
| 47146 |
2200SB-058-SM-45-PG |
58 |
35,56 |
37,23 |
| 34563 |
2200SB-060-SM-45-PG |
60 |
36,83 |
38,50 |
| 47149 |
2200SB-062-SM-45-PG |
62 |
38,10 |
39,77 |
| 47152 |
2200SB-064-SM-45-PG |
64 |
39,37 |
41,04 |
| 47155 |
2200SB-066-SM-45-PG |
66 |
40,64 |
42,31 |
| 47158 |
2200SB-068-SM-45-PG |
68 |
41,91 |
43,58 |
| 47161 |
2200SB-070-SM-45-PG |
70 |
43,18 |
44,85 |
| 47164 |
2200SB-072-SM-45-PG |
72 |
44,45 |
46,12 |
| 47167 |
2200SB-074-SM-45-PG |
74 |
45,72 |
47,39 |
| 47170 |
2200SB-076-SM-45-PG |
76 |
46,99 |
48,66 |
| 47173 |
2200SB-078-SM-45-PG |
78 |
48,26 |
49,93 |
| 47176 |
2200SB-080-SM-45-PG |
80 |
49,53 |
51,20 |
| 82966 |
2200SB-082-SM-45-PG |
82 |
50,80 |
52,47 |
| 82967 |
2200SB-084-SM-45-PG |
84 |
52,07 |
53,74 |
| 82968 |
2200SB-086-SM-45-PG |
86 |
53,34 |
55,01 |
| 82969 |
2200SB-088-SM-45-PG |
88 |
54,61 |
56,28 |
| 82970 |
2200SB-090-SM-45-PG |
90 |
55,88 |
57,55 |
| 82971 |
2200SB-092-SM-45-PG |
92 |
57,15 |
58,82 |
| 82972 |
2200SB-094-SM-45-PG |
94 |
58,42 |
60,09 |
| 82973 |
2200SB-096-SM-45-PG |
96 |
59,69 |
61,36 |
| 82974 |
2200SB-098-SM-45-PG |
98 |
60,96 |
62,63 |
| 82975 |
2200SB-100-SM-45-PG |
100 |
62,23 |
63,90 |
Расположение контактных площадок на плате
|
|
|
|
|
