Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27x1,27 мм

2199SB-XXXG-SMPG серия

вилки штыревые открытые двухрядные прямые с направляющими на плату для поверхностного (SMD) монтажа, шаг 1,27x1,27 мм

2199SB-XXXG-SMPG серия, вилки штыревые открытые двухрядные прямые с направляющими на плату для поверхностного (SMD) монтажа, шаг 1,27x1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x1,27 мм

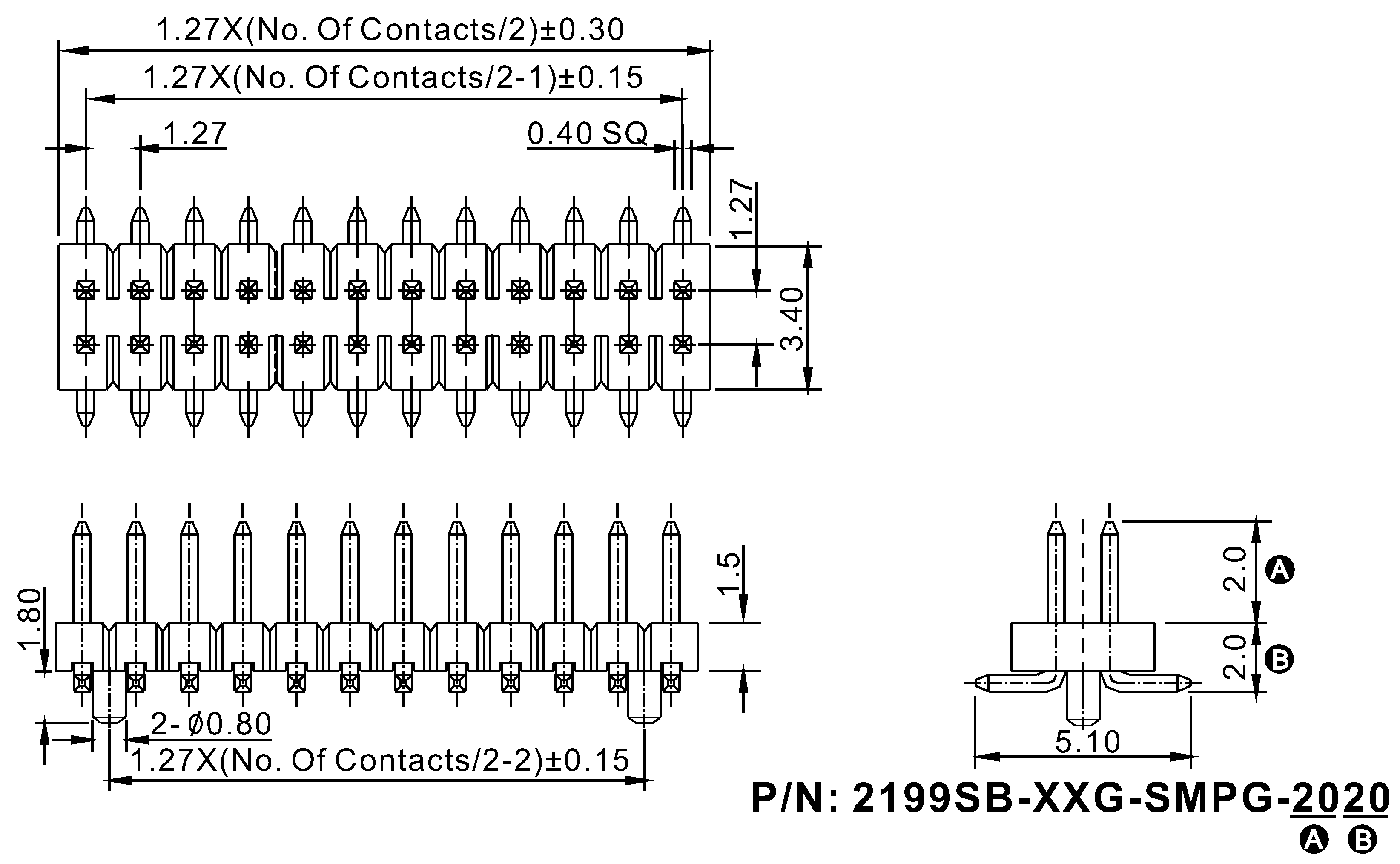

Чертеж
2199SB-XXXG-SMPG серия, вилки штыревые открытые двухрядные прямые с направляющими на плату для поверхностного (SMD) монтажа, шаг 1,27x1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x1,27 мм

2199 SB - XXX G - SM PG - 2020
1 2   3 4   5 6   7

1) Серия:
     2199
2) Изолятор:
     SB: прямой двухрядный
3) Количество контактов (4...100):
     XXX
4) Покрытие контактов:
     G: золочение
     T: лужение
5) Для поверхностного монтажа:
     SM
6) Направляющие в плату:
     PG
7) Размеры A и B в десятых долях мм:
     2020: (стандарт) A=2,0мм, B=2,0мм
     XXXX

Вилки штыревые открытые двухрядные прямые с направляющими на плату для поверхностного (SMD) монтажа данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
10970 2199SB-004G-SMPG-2020 4
10985 2199SB-006G-SMPG-2020 6
10986 2199SB-008G-SMPG-2020 8
72581 2199SB-010G-SMPG-2020 10
72582 2199SB-012G-SMPG-2020 12
72583 2199SB-014G-SMPG-2020 14
72584 2199SB-016G-SMPG-2020 16
72585 2199SB-018G-SMPG-2020 18
72586 2199SB-020G-SMPG-2020 20
72587 2199SB-022G-SMPG-2020 22
72588 2199SB-024G-SMPG-2020 24
72589 2199SB-026G-SMPG-2020 26
72590 2199SB-028G-SMPG-2020 28
72591 2199SB-030G-SMPG-2020 30
72592 2199SB-032G-SMPG-2020 32
72593 2199SB-034G-SMPG-2020 34
72594 2199SB-036G-SMPG-2020 36
72595 2199SB-038G-SMPG-2020 38
72596 2199SB-040G-SMPG-2020 40
72597 2199SB-042G-SMPG-2020 42
72598 2199SB-044G-SMPG-2020 44
72599 2199SB-046G-SMPG-2020 46
72600 2199SB-048G-SMPG-2020 48
72601 2199SB-050G-SMPG-2020 50
72602 2199SB-052G-SMPG-2020 52

Код
товара
Марка количество
контактов
10971 2199SB-054G-SMPG-2020 54
10972 2199SB-056G-SMPG-2020 56
10973 2199SB-058G-SMPG-2020 58
10974 2199SB-060G-SMPG-2020 60
10975 2199SB-062G-SMPG-2020 62
10979 2199SB-064G-SMPG-2020 64
10981 2199SB-066G-SMPG-2020 66
10982 2199SB-068G-SMPG-2020 68
10983 2199SB-070G-SMPG-2020 70
10984 2199SB-072G-SMPG-2020 72
10993 2199SB-074G-SMPG-2020 74
10994 2199SB-076G-SMPG-2020 76
10997 2199SB-078G-SMPG-2020 78
36160 2199SB-080G-SMPG-2020 80
82647 2199SB-082G-SMPG-2020 82
82648 2199SB-084G-SMPG-2020 84
82649 2199SB-086G-SMPG-2020 86
82650 2199SB-088G-SMPG-2020 88
82651 2199SB-090G-SMPG-2020 90
82652 2199SB-092G-SMPG-2020 92
82653 2199SB-094G-SMPG-2020 94
82654 2199SB-096G-SMPG-2020 96
82655 2199SB-098G-SMPG-2020 98
82656 2199SB-100G-SMPG-2020 100

2199SB-XXXG-SMPG серия, вилки штыревые открытые двухрядные прямые с направляющими на плату для поверхностного (SMD) монтажа, шаг 1,27x1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x1,27 мм

Макет печатной платы
