Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27 мм

2200SA-XXG-SM1-B1 серия

розетки однорядные прямые (гнезда) для поверхностного (SMD) монтажа на плату, шаг 1,27 мм

2200SA-XXG-SM1-B1 серия, розетки однорядные прямые (гнезда) для поверхностного (SMD) монтажа на плату, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

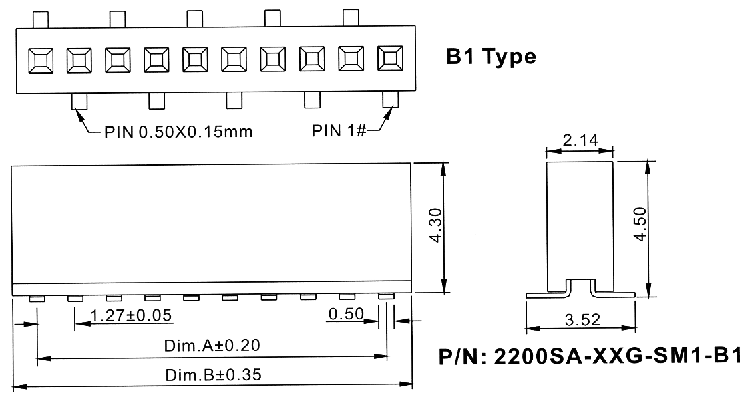

Чертеж
2200SA-XXG-SM1-B1 серия, розетки однорядные прямые (гнезда) для поверхностного (SMD) монтажа на плату, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

2200 SA - XX G - SM X - BX
1 2   3 4   5 6   7

1) Серия:
     2200
2) Изолятор:
     SA: прямой однорядный
3) Количество контактов (2...40):
     XX
4) Покрытие контактов:
     G: золочение
     T: лужение
5) Для поверхностного монтажа:
     SM
6) Высота изолятора:
     1: 4,5мм
     2: 2,2мм
     3: 3,6мм
7) Зеркальное расположение контактов:
     B1
     B2

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
67328 2200SA-02G-SM1-B1 2
67329 2200SA-03G-SM1-B1 3
67330 2200SA-04G-SM1-B1 4
67331 2200SA-05G-SM1-B1 5
67332 2200SA-06G-SM1-B1 6
67333 2200SA-07G-SM1-B1 7
67334 2200SA-08G-SM1-B1 8
67335 2200SA-09G-SM1-B1 9
67336 2200SA-10G-SM1-B1 10
67337 2200SA-11G-SM1-B1 11
67338 2200SA-12G-SM1-B1 12
67339 2200SA-13G-SM1-B1 13
67340 2200SA-14G-SM1-B1 14
67341 2200SA-15G-SM1-B1 15
67342 2200SA-16G-SM1-B1 16
67343 2200SA-17G-SM1-B1 17
67344 2200SA-18G-SM1-B1 18
67345 2200SA-19G-SM1-B1 19
67346 2200SA-20G-SM1-B1 20
67347 2200SA-21G-SM1-B1 21
67348 2200SA-22G-SM1-B1 22
67349 2200SA-23G-SM1-B1 23
67350 2200SA-24G-SM1-B1 24
67351 2200SA-25G-SM1-B1 25
67352 2200SA-26G-SM1-B1 26

Код
товара
Марка количество
контактов
67353 2200SA-27G-SM1-B1 27
67354 2200SA-28G-SM1-B1 28
67355 2200SA-29G-SM1-B1 29
67356 2200SA-30G-SM1-B1 30
67357 2200SA-31G-SM1-B1 31
67358 2200SA-32G-SM1-B1 32
67359 2200SA-33G-SM1-B1 33
67360 2200SA-34G-SM1-B1 34
67361 2200SA-35G-SM1-B1 35
67362 2200SA-36G-SM1-B1 36
67363 2200SA-37G-SM1-B1 37
67364 2200SA-38G-SM1-B1 38
67365 2200SA-39G-SM1-B1 39
67366 2200SA-40G-SM1-B1 40
82174 2200SA-41G-SM1-B1 41
82213 2200SA-42G-SM1-B1 42
82252 2200SA-43G-SM1-B1 43
82097 2200SA-44G-SM1-B1 44
82136 2200SA-45G-SM1-B1 45
82175 2200SA-46G-SM1-B1 46
82214 2200SA-47G-SM1-B1 47
82253 2200SA-48G-SM1-B1 48
82098 2200SA-49G-SM1-B1 49
82137 2200SA-50G-SM1-B1 50

2200SA-XXG-SM1-B1 серия, розетки однорядные прямые (гнезда) для поверхностного (SMD) монтажа на плату, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

Макет печатной платы



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
