2200SA-XXG-SM1-B2 серия |
розетки однорядные прямые (гнезда) для поверхностного (SMD) монтажа на плату, шаг 1,27 мм
|

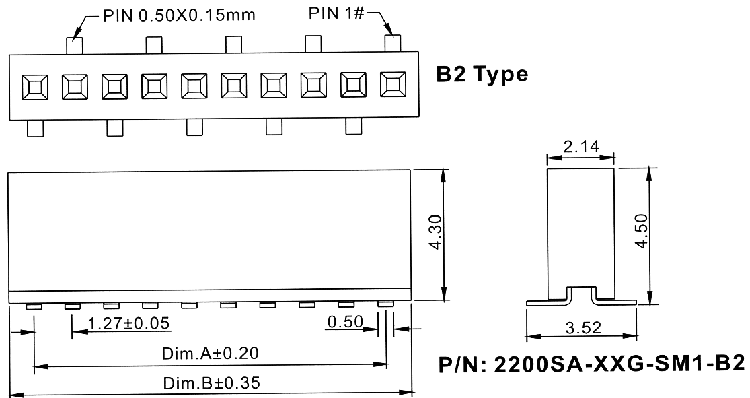

Чертеж
|
| 2200 |
SA |
- |
XX |
G |
- |
SM |
X |
- |
BX |
| 1 |
2 |
|
3 |
4 |
|
5 |
6 |
|
7 |
|
|
1) Серия:
2200
2) Изолятор:
SA: прямой однорядный
3) Количество контактов (2...40):
XX
4) Покрытие контактов:
G: золочение
T: лужение
5) Для поверхностного монтажа:
SM
6) Высота изолятора:
1: 4,5мм
2: 2,2мм
3: 3,6мм
7) Зеркальное расположение контактов:
B1
B2
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
