Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27 мм

2200SA-XXG-SM1-B2-PCP серия

розетки однорядные прямые (гнезда) с захватом для поверхностного (SMD) монтажа на плату, шаг 1,27 мм

2200SA-XXG-SM1-B2-PCP серия, розетки однорядные прямые (гнезда) с захватом для поверхностного (SMD) монтажа на плату, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

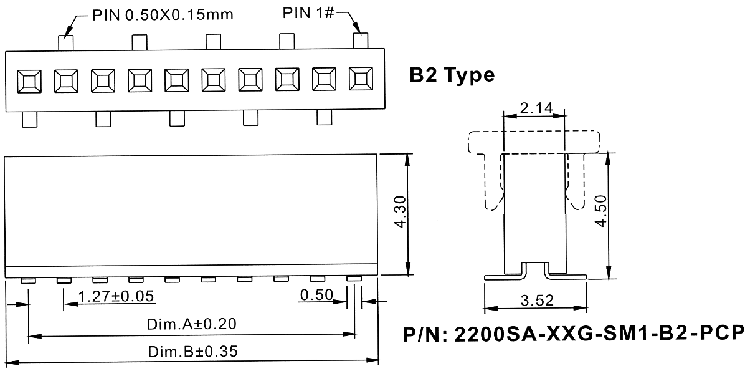

Чертеж
2200SA-XXG-SM1-B2-PCP серия, розетки однорядные прямые (гнезда) с захватом для поверхностного (SMD) монтажа на плату, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

2200 SA - XX G - SM X - BX - PCP
1 2   3 4   5 6   7   8

1) Серия:
     2200
2) Изолятор:
     SA: прямой однорядный
3) Количество контактов (2...40):
     XX
4) Покрытие контактов:
     G: золочение
     T: лужение
5) Для поверхностного монтажа:
     SM
6) Высота изолятора:
     1: 4,5мм
     2: 2,2мм
     3: 3,6мм
7) Зеркальное расположение контактов:
     B1
     B2
8) Наличие крышки для захвата при автоматическом монтаже:
     PCP

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
82157 2200SA-02G-SM1-B2-PCP 2
82196 2200SA-03G-SM1-B2-PCP 3
82235 2200SA-04G-SM1-B2-PCP 4
82274 2200SA-05G-SM1-B2-PCP 5
82119 2200SA-06G-SM1-B2-PCP 6
82158 2200SA-07G-SM1-B2-PCP 7
82197 2200SA-08G-SM1-B2-PCP 8
82236 2200SA-09G-SM1-B2-PCP 9
82275 2200SA-10G-SM1-B2-PCP 10
82120 2200SA-11G-SM1-B2-PCP 11
82159 2200SA-12G-SM1-B2-PCP 12
82198 2200SA-13G-SM1-B2-PCP 13
82237 2200SA-14G-SM1-B2-PCP 14
82276 2200SA-15G-SM1-B2-PCP 15
82121 2200SA-16G-SM1-B2-PCP 16
82160 2200SA-17G-SM1-B2-PCP 17
82199 2200SA-18G-SM1-B2-PCP 18
82238 2200SA-19G-SM1-B2-PCP 19
82277 2200SA-20G-SM1-B2-PCP 20
82122 2200SA-21G-SM1-B2-PCP 21
82161 2200SA-22G-SM1-B2-PCP 22
82200 2200SA-23G-SM1-B2-PCP 23
82239 2200SA-24G-SM1-B2-PCP 24
82278 2200SA-25G-SM1-B2-PCP 25
82123 2200SA-26G-SM1-B2-PCP 26

Код
товара
Марка количество
контактов
82162 2200SA-27G-SM1-B2-PCP 27
82201 2200SA-28G-SM1-B2-PCP 28
82240 2200SA-29G-SM1-B2-PCP 29
82279 2200SA-30G-SM1-B2-PCP 30
82124 2200SA-31G-SM1-B2-PCP 31
82163 2200SA-32G-SM1-B2-PCP 32
82202 2200SA-33G-SM1-B2-PCP 33
82241 2200SA-34G-SM1-B2-PCP 34
82280 2200SA-35G-SM1-B2-PCP 35
82125 2200SA-36G-SM1-B2-PCP 36
82164 2200SA-37G-SM1-B2-PCP 37
82203 2200SA-38G-SM1-B2-PCP 38
82242 2200SA-39G-SM1-B2-PCP 39
82281 2200SA-40G-SM1-B2-PCP 40
82126 2200SA-41G-SM1-B2-PCP 41
82165 2200SA-42G-SM1-B2-PCP 42
82204 2200SA-43G-SM1-B2-PCP 43
82243 2200SA-44G-SM1-B2-PCP 44
82282 2200SA-45G-SM1-B2-PCP 45
80556 2200SA-46G-SM1-B2-PCP 46
80457 2200SA-47G-SM1-B2-PCP 47
80458 2200SA-48G-SM1-B2-PCP 48
80459 2200SA-49G-SM1-B2-PCP 49
80460 2200SA-50G-SM1-B2-PCP 50

2200SA-XXG-SM1-B2-PCP серия, розетки однорядные прямые (гнезда) с захватом для поверхностного (SMD) монтажа на плату, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

Макет печатной платы
