2199SBDI-XXXG-SMPG серия

вилки штыревые открытые двухрядные прямые с двойным изолятором и направляющими в плату для поверхностного (SMD) монтажа, шаг 1,27x1,27 мм

2199SBDI-XXXG-SMPG серия, вилки штыревые открытые двухрядные прямые с двойным изолятором и направляющими в плату для поверхностного (SMD) монтажа, шаг 1,27x1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x1,27 мм

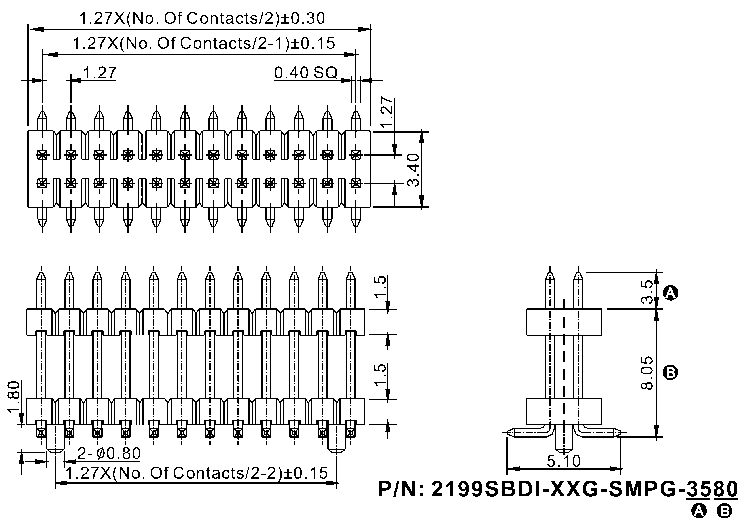

Чертеж
2199SBDI-XXXG-SMPG серия, вилки штыревые открытые двухрядные прямые с двойным изолятором и направляющими в плату для поверхностного (SMD) монтажа, шаг 1,27x1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x1,27 мм

2199 SBDI - XXX G - SM PG - 3580
1 2   3 4   5 6   7

1) Серия:
     2199
2) Изолятор:
     SBDI: прямой двухрядный с двойным изолятором
3) Количество контактов (2...100):
     XXX
4) Покрытие контактов:
     G: золочение
     T: лужение
5) Для поверхностного монтажа:
     SM
6) Направляющие в плату:
     PG
7) Размеры A и B в десятых долях мм:
     3580: (стандарт) A=3,5мм, B=8,0мм
     XXXX

Вилки штыревые открытые двухрядные прямые с двойным изолятором и направляющими в плату для поверхностного (SMD) монтажа данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

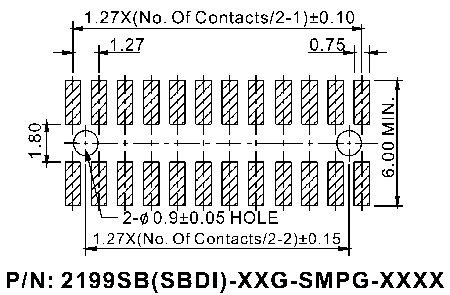

Макет печатной платы


Код
товара
Марка количество
контактов
82678 2199SBDI-002G-SMPG-3580 2
82679 2199SBDI-004G-SMPG-3580 4
82680 2199SBDI-006G-SMPG-3580 6
82681 2199SBDI-008G-SMPG-3580 8
82682 2199SBDI-010G-SMPG-3580 10
82683 2199SBDI-012G-SMPG-3580 12
82684 2199SBDI-014G-SMPG-3580 14
76955 2199SBDI-016G-SMPG-35130 16
82685 2199SBDI-016G-SMPG-3580 16
76957 2199SBDI-016G-SMPG-55130 16
82686 2199SBDI-018G-SMPG-3580 18
82687 2199SBDI-020G-SMPG-3580 20
82688 2199SBDI-022G-SMPG-3580 22
82689 2199SBDI-024G-SMPG-3580 24
82690 2199SBDI-026G-SMPG-3580 26
82691 2199SBDI-028G-SMPG-3580 28
82692 2199SBDI-030G-SMPG-3580 30
82693 2199SBDI-032G-SMPG-3580 32
82694 2199SBDI-034G-SMPG-3580 34
82695 2199SBDI-036G-SMPG-3580 36
82696 2199SBDI-038G-SMPG-3580 38
82697 2199SBDI-040G-SMPG-3580 40
82698 2199SBDI-042G-SMPG-3580 42
82699 2199SBDI-044G-SMPG-3580 44
82700 2199SBDI-046G-SMPG-3580 46

Код
товара
Марка количество
контактов
82701 2199SBDI-048G-SMPG-3580 48
82702 2199SBDI-050G-SMPG-3580 50
82703 2199SBDI-052G-SMPG-3580 52
82704 2199SBDI-054G-SMPG-3580 54
82705 2199SBDI-056G-SMPG-3580 56
82706 2199SBDI-058G-SMPG-3580 58
82707 2199SBDI-060G-SMPG-3580 60
82708 2199SBDI-062G-SMPG-3580 62
82709 2199SBDI-064G-SMPG-3580 64
82710 2199SBDI-066G-SMPG-3580 66
82711 2199SBDI-068G-SMPG-3580 68
82712 2199SBDI-070G-SMPG-3580 70
82713 2199SBDI-072G-SMPG-3580 72
82714 2199SBDI-074G-SMPG-3580 74
82715 2199SBDI-076G-SMPG-3580 76
82716 2199SBDI-078G-SMPG-3580 78
82717 2199SBDI-080G-SMPG-3580 80
82718 2199SBDI-082G-SMPG-3580 82
82719 2199SBDI-084G-SMPG-3580 84
82720 2199SBDI-086G-SMPG-3580 86
82721 2199SBDI-088G-SMPG-3580 88
82722 2199SBDI-090G-SMPG-3580 90
82723 2199SBDI-092G-SMPG-3580 92
82724 2199SBDI-094G-SMPG-3580 94
82725 2199SBDI-096G-SMPG-3580 96
82726 2199SBDI-098G-SMPG-3580 98
82727 2199SBDI-100G-SMPG-3580 100

2199SBDI-XXXG-SMPG серия, вилки штыревые открытые двухрядные прямые с двойным изолятором и направляющими в плату для поверхностного (SMD) монтажа, шаг 1,27x1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x1,27 мм

Макет печатной платы
