| Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27 мм |
BL1410SADI-21xx-1.0 серия |
вилки штыревые открытые однорядные прямые с двойным изолятором на плату для монтажа в отверстия, шаг 1,27 мм
|

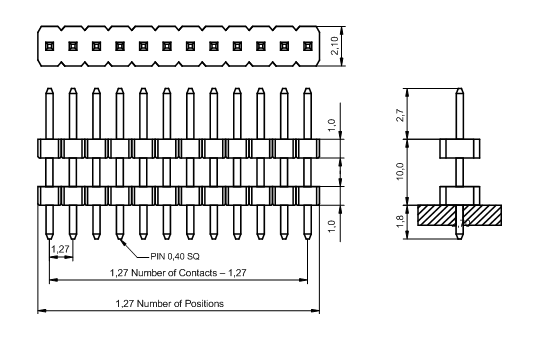

Чертеж
|
| BL1713 |
- |
22 |
- |
XX |
- |
X |
- |
N |
- |
XX |
- |
M |
- |
XXX |
- |
X |
- |
01 |
| 1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
|
9 |
|
10 |
|
|
1) Серия:
BL1713
2)
3) Количество контактов в ряду (2x50):
01 ... 50
4) Материал изолятора:
A: BK-PBT
B: BK-PA66
C: BK-PA6T
D: BK-PA46
E: BK-PA9T
F: BK-LCP
5)
6) Покрытие контактов:
G0: золочение
SN: лужение
7) Тип:
M: SMT
8) Длина контактов:
XXX: PA+D+(W-l.2)/2
9) Упаковка:
T: Tube
P: Tube+Cap
R: Reel
O: Pe Bag
A: Tray
10)
|
|
Вилки штыревые открытые однорядные прямые с двойным изолятором на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 1x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
Макет печатной платы
|
|
|
|
|
