BL1415-22xxR серия |
вилки штыревые открытые двухрядные с двойным изолятором угловые на плату для монтажа в отверстия, шаг 1,27x1,27 мм
|

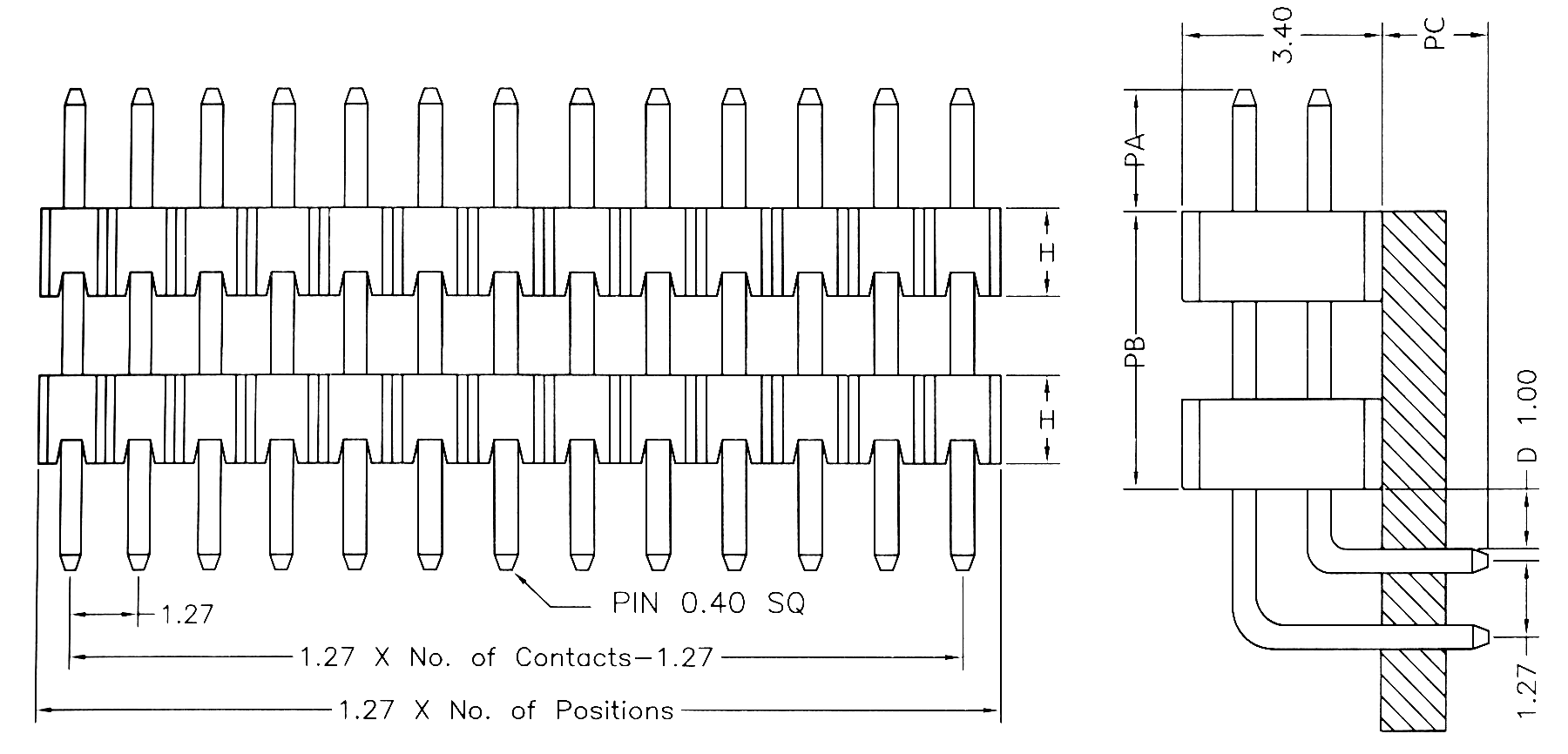

Чертеж
|
| BL1415 |
- |
2 |
2 |
XXX |
R |
G |
- |
501027150 |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
|
7 |
|
|
1) Серия:
BL1415
2) Изолятор:
2: два
3) Количество рядов:
2: два
4) Количество контактов (2…100):
XXX
5) Вид:
S: прямой
R: угловой
M: вертикальный для поверхностного (SMD) монтажа
Z: горизонтальный для поверхностного (SMD) монтажа
6) Покрытие контактов:
G: золочение
T: лужение
7) Размеры PA, PB, D в десятых долях мм:
501027150: (стандарт) PC=5,0мм, D=1,0мм, PA=2,7мм, PB=15,0мм
|
|
Вилки штыревые открытые двухрядные с двойным изолятором угловые на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

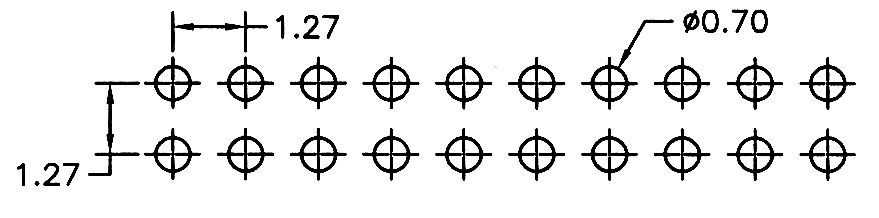

Макет печатной платы
 |
Макет печатной платы
|
|
|
|
|
