| 2206 |
PB |
- |
002 |
G |
- |
SM |
- |
XXXX |
- |
CG |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
7 |
1) серия:
2206
2) изолятор:
PB: прямой двухрядный
3) количество контактов (2...100):
002: 2 контакта
004: 4 контакта
xxx: ...
100: 100 контактов
4) покрытие:
G: золочение
T: лужение
5) для поверхностного (SMD) монтажа:
SM

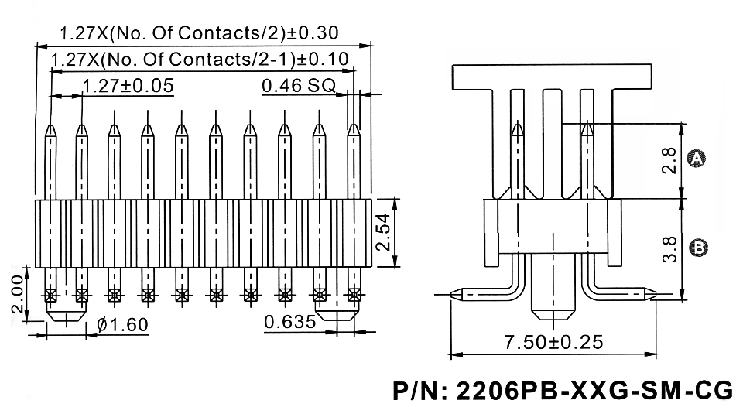

6) размеры A и B в десятых долях мм:
[пусто]: (стандарт 2838) A=2,8мм, B=3,8мм
XXXX

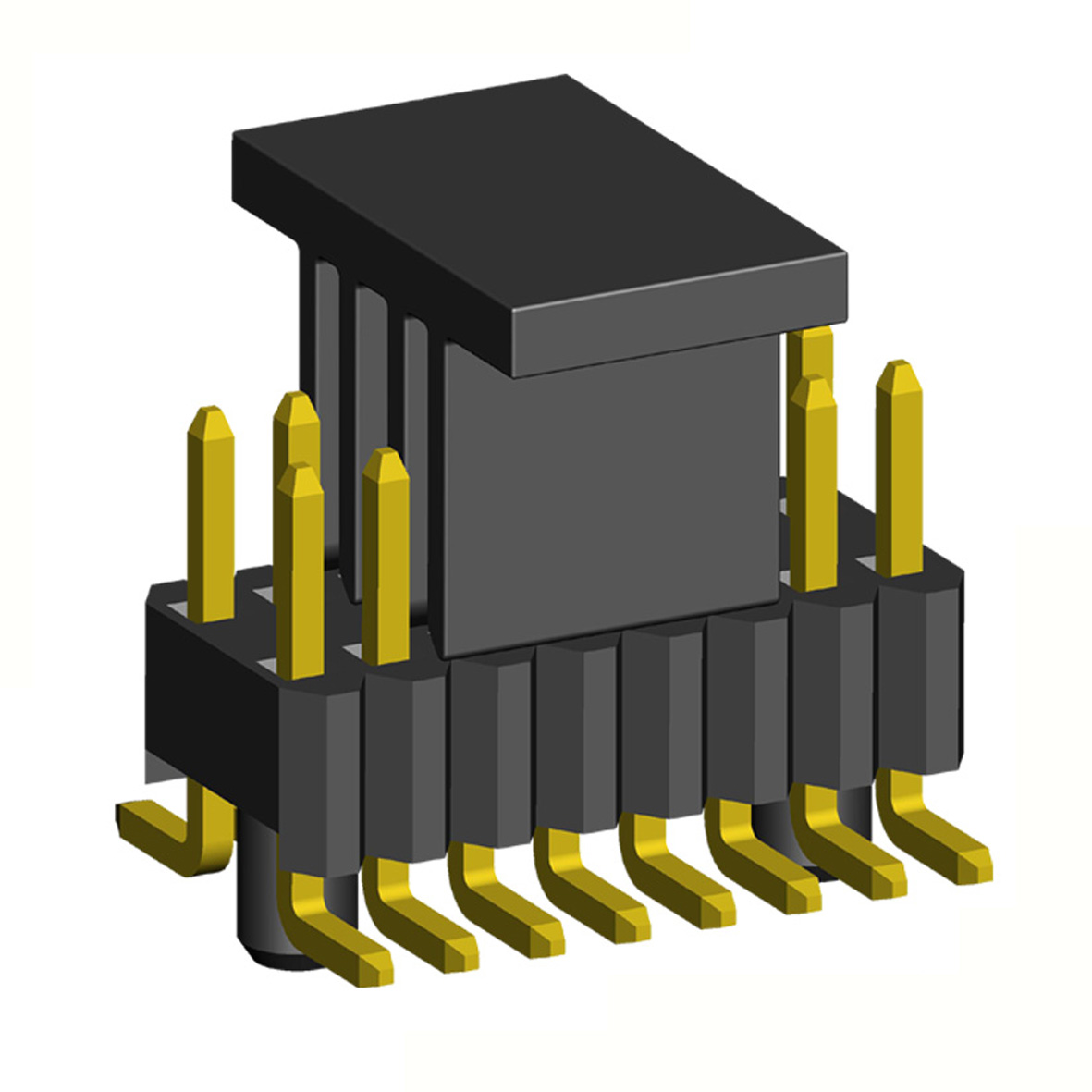

7) направляющие в плату и наличие крышки для захвата при автоматическом монтаже:
CG
|
Штыревые вилки данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6 и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
Разъемы с крышками для автоматического монтажа поставляются только под заказ в ленте на катушках при минимальном запуске в производство от 5000 штук.
При изготовлении опытных образцов изделий или небольшой партии рекомендуется использовать аналогичные серии без крышек для автоматического монтажа: 2206PB-XXG-SM-XXXX-PG. |
