2206PBDI-XXXG-SM-XXXX-CP серия

вилки открытые прямые двухрядные приподнятые на плату для поверхностного (SMD) монтажа с захватом, шаг 1,27 x 2,54 мм

2206PBDI-XXG-SM-XXXX-CP серия, вилки открытые прямые двухрядные приподнятые на плату для поверхностного (SMD) монтажа с захватом, шаг 1,27 x 2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,27 x 2,54

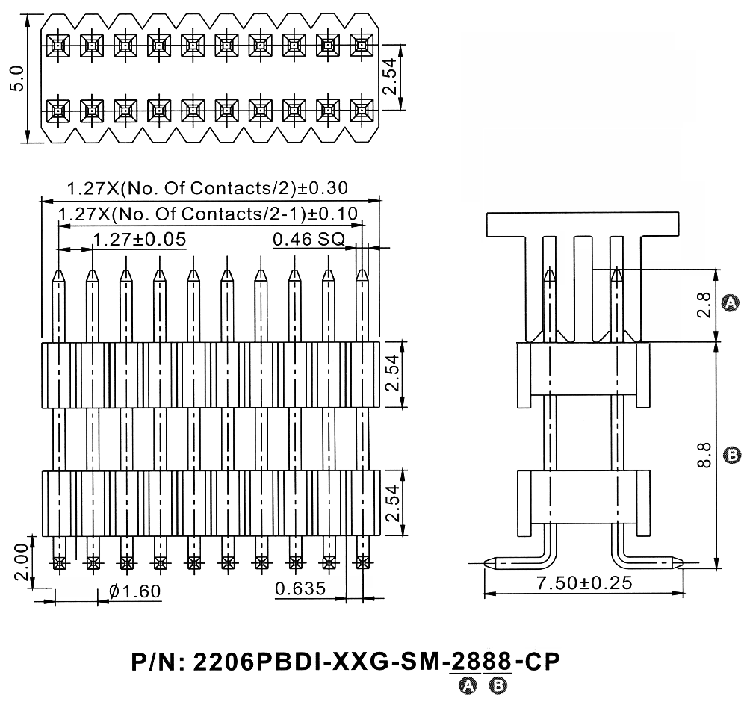

Чертежи

2206	PBDI	-	002	G	-	SM	-	2888	-	CP
1	2		3	4		5		6		7

1) серия:
     2206
2) изолятор:
     PBDI: прямой двухрядный с двойным изолятором
3) количество контактов (2...100):
     002: 2 контакта
     004: 4 контакта
     xxx: ...
     100: 100 контактов
4) покрытие:
     G: золочение
     T: лужение
5) для поверхностного (SMD) монтажа:
     SM
6) размеры A и B в десятых долях мм:
     2888: (стандарт) A=2,8мм, B=8,8мм
     XXXX
7) наличие крышки для захвата при автоматическом монтаже
     CP

Штыревые вилки данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6 и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Разъемы с крышками для автоматического монтажа поставляются только под заказ в ленте на катушках при минимальном запуске в производство от 5000 штук.
При изготовлении опытных образцов изделий или небольшой партии рекомендуется использовать аналогичные серии без крышек для автоматического монтажа: 2206PBDI-XXXG-SM-XXXX.

Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 50 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°С

Материал изолятора: PBT (полибутилентерефтлат) (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Расположение контактных площадок на плате

код товара	марка	кол-во контактов
83604	2206PBDI-002G-SM-2888-CP	2
83605	2206PBDI-004G-SM-2888-CP	4
83606	2206PBDI-006G-SM-2888-CP	6
83607	2206PBDI-008G-SM-2888-CP	8
83608	2206PBDI-010G-SM-2888-CP	10
83609	2206PBDI-012G-SM-2888-CP	12
83610	2206PBDI-014G-SM-2888-CP	14
83611	2206PBDI-016G-SM-2888-CP	16
83612	2206PBDI-018G-SM-2888-CP	18
83613	2206PBDI-020G-SM-2888-CP	20
83614	2206PBDI-022G-SM-2888-CP	22
83615	2206PBDI-024G-SM-2888-CP	24
83616	2206PBDI-026G-SM-2888-CP	26
83617	2206PBDI-028G-SM-2888-CP	28
83618	2206PBDI-030G-SM-2888-CP	30
83619	2206PBDI-032G-SM-2888-CP	32
83620	2206PBDI-034G-SM-2888-CP	34
83621	2206PBDI-036G-SM-2888-CP	36
83622	2206PBDI-038G-SM-2888-CP	38
83623	2206PBDI-040G-SM-2888-CP	40
83624	2206PBDI-042G-SM-2888-CP	42
83625	2206PBDI-044G-SM-2888-CP	44
83626	2206PBDI-046G-SM-2888-CP	46
83627	2206PBDI-048G-SM-2888-CP	48
83628	2206PBDI-050G-SM-2888-CP	50
83629	2206PBDI-052G-SM-2888-CP	52
83630	2206PBDI-054G-SM-2888-CP	54
83631	2206PBDI-056G-SM-2888-CP	56
83632	2206PBDI-058G-SM-2888-CP	58
83633	2206PBDI-060G-SM-2888-CP	60
83634	2206PBDI-062G-SM-2888-CP	62
83635	2206PBDI-064G-SM-2888-CP	64
83636	2206PBDI-066G-SM-2888-CP	66
83637	2206PBDI-068G-SM-2888-CP	68
83638	2206PBDI-070G-SM-2888-CP	70
83639	2206PBDI-072G-SM-2888-CP	72
83640	2206PBDI-074G-SM-2888-CP	74
83641	2206PBDI-076G-SM-2888-CP	76
83642	2206PBDI-078G-SM-2888-CP	78
83643	2206PBDI-080G-SM-2888-CP	80
83644	2206PBDI-082G-SM-2888-CP	82
83645	2206PBDI-084G-SM-2888-CP	84
83646	2206PBDI-086G-SM-2888-CP	86
83647	2206PBDI-088G-SM-2888-CP	88
83648	2206PBDI-090G-SM-2888-CP	90
83649	2206PBDI-092G-SM-2888-CP	92
83650	2206PBDI-094G-SM-2888-CP	94
83651	2206PBDI-096G-SM-2888-CP	96
83652	2206PBDI-098G-SM-2888-CP	98
83653	2206PBDI-100G-SM-2888-CP	100

Расположение контактных площадок на плате
