| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,27 x 2,54 |
2206SB-XXXG-SM-60 серия |
|
розетки прямые двухрядные на плату для поверхностного (SMD) монтажа, шаг 1,27 x 2,54 мм
|
|

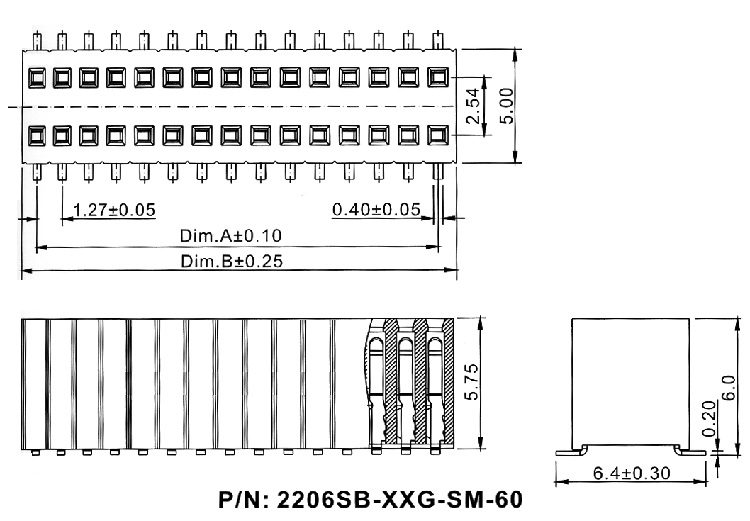

Чертежи
|
| 2206SB |
- |
XXX |
G |
- |
SM |
- |
60 |
| 1 |
|
2 |
3 |
|
4 |
|
5 |
1) серия:
2206SB: розетки прямые двухрядные
2) количество контактов (4...100):
XXX
3) покрытие контактов:
G: золочение
4) для поверхностного (SMD) монтажа:
SM
5) высота изолятора в десятых долях мм:
60: 6,0 мм (стандарт)
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 50 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°С
Материал изолятора: PBT (полибутилентерефтлат) (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Расположение контактных площадок на плате
|
| 83837 |
2206SB-004G-SM-60 |
4 |
1,27 |
2,54 |
| 83838 |
2206SB-006G-SM-60 |
6 |
2,54 |
3,81 |
| 83839 |
2206SB-008G-SM-60 |
8 |
3,81 |
5,08 |
| 83840 |
2206SB-010G-SM-60 |
10 |
5,08 |
6,35 |
| 83841 |
2206SB-012G-SM-60 |
12 |
6,35 |
7,62 |
| 83842 |
2206SB-014G-SM-60 |
14 |
7,62 |
8,89 |
| 83843 |
2206SB-016G-SM-60 |
16 |
8,89 |
10,16 |
| 83844 |
2206SB-018G-SM-60 |
18 |
10,16 |
11,43 |
| 83845 |
2206SB-020G-SM-60 |
20 |
11,43 |
12,70 |
| 83846 |
2206SB-022G-SM-60 |
22 |
12,70 |
13,97 |
| 83847 |
2206SB-024G-SM-60 |
24 |
13,97 |
15,24 |
| 83848 |
2206SB-026G-SM-60 |
26 |
15,24 |
16,51 |
| 83849 |
2206SB-028G-SM-60 |
28 |
16,51 |
17,78 |
| 83850 |
2206SB-030G-SM-60 |
30 |
17,78 |
19,05 |
| 83851 |
2206SB-032G-SM-60 |
32 |
19,05 |
20,32 |
| 83852 |
2206SB-034G-SM-60 |
34 |
20,32 |
21,59 |
| 83853 |
2206SB-036G-SM-60 |
36 |
21,59 |
22,86 |
| 83854 |
2206SB-038G-SM-60 |
38 |
22,86 |
24,13 |
| 83855 |
2206SB-040G-SM-60 |
40 |
24,13 |
25,40 |
| 83856 |
2206SB-042G-SM-60 |
42 |
25,40 |
26,67 |
| 83857 |
2206SB-044G-SM-60 |
44 |
26,67 |
27,94 |
| 83858 |
2206SB-046G-SM-60 |
46 |
27,94 |
29,21 |
| 83859 |
2206SB-048G-SM-60 |
48 |
29,21 |
30,48 |
| 83860 |
2206SB-050G-SM-60 |
50 |
30,48 |
31,75 |
| 83861 |
2206SB-052G-SM-60 |
52 |
31,75 |
33,02 |
| 83862 |
2206SB-054G-SM-60 |
54 |
33,02 |
34,29 |
| 83863 |
2206SB-056G-SM-60 |
56 |
34,29 |
35,56 |
| 83864 |
2206SB-058G-SM-60 |
58 |
35,56 |
36,83 |
| 83865 |
2206SB-060G-SM-60 |
60 |
36,83 |
38,10 |
| 83866 |
2206SB-062G-SM-60 |
62 |
38,10 |
39,37 |
| 83867 |
2206SB-064G-SM-60 |
64 |
39,37 |
40,64 |
| 83868 |
2206SB-066G-SM-60 |
66 |
40,64 |
41,91 |
| 83869 |
2206SB-068G-SM-60 |
68 |
41,91 |
43,18 |
| 83870 |
2206SB-070G-SM-60 |
70 |
43,18 |
44,45 |
| 83871 |
2206SB-072G-SM-60 |
72 |
44,45 |
45,72 |
| 83872 |
2206SB-074G-SM-60 |
74 |
45,72 |
46,99 |
| 83873 |
2206SB-076G-SM-60 |
76 |
46,99 |
48,26 |
| 83874 |
2206SB-078G-SM-60 |
78 |
48,26 |
49,53 |
| 83875 |
2206SB-080G-SM-60 |
80 |
49,53 |
50,80 |
| 83876 |
2206SB-082G-SM-60 |
82 |
50,80 |
52,07 |
| 83877 |
2206SB-084G-SM-60 |
84 |
52,07 |
53,34 |
| 83878 |
2206SB-086G-SM-60 |
86 |
53,34 |
54,61 |
| 83879 |
2206SB-088G-SM-60 |
88 |
54,61 |
55,88 |
| 83880 |
2206SB-090G-SM-60 |
90 |
55,88 |
57,15 |
| 83881 |
2206SB-092G-SM-60 |
92 |
57,15 |
58,42 |
| 83882 |
2206SB-094G-SM-60 |
94 |
58,42 |
59,69 |
| 83883 |
2206SB-096G-SM-60 |
96 |
59,69 |
60,96 |
| 83884 |
2206SB-098G-SM-60 |
98 |
60,96 |
62,23 |
| 83885 |
2206SB-100G-SM-60 |
100 |
62,23 |
63,50 |
