Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,27 x 2,54

2206SB-XXXG-XX серия

розетки прямые двухрядные на плату для монтажа в отверстия, шаг 1,27 x 2,54 мм

2206SB-XXG-XX серия, розетки прямые двухрядные на плату для монтажа в отверстия, шаг 1,27 x 2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,27 x 2,54

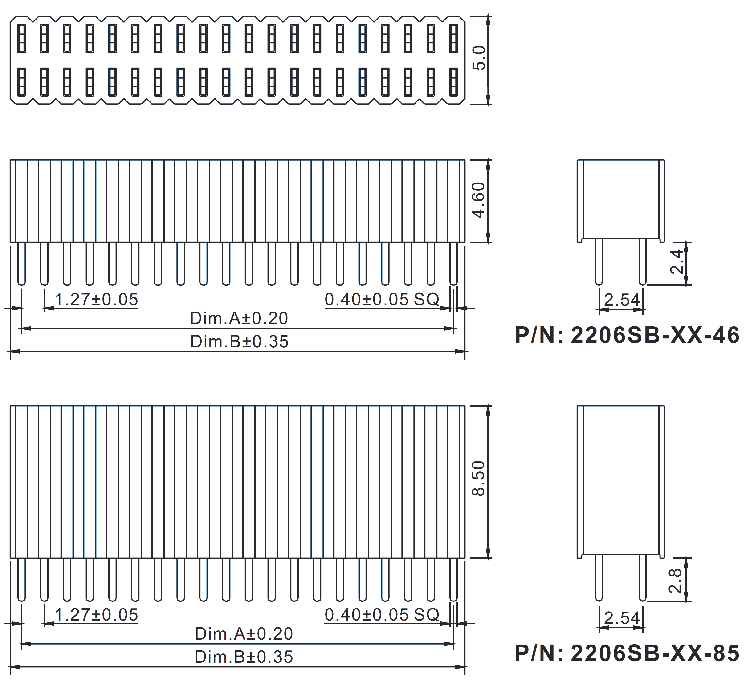

Чертежи

2206SB	-	XXX	G	-	46
1		2	3		4

1) серия:
     2206SB: розетки прямые двухрядные
2) количество контактов (2...100):
     XXX
3) покрытие контактов:
     G: золочение
4) высота изолятора в десятых долях мм:
     46: 4,6 мм (стандарт)
     85: 8,5 мм

Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 50 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°С

Материал изолятора: PBT (полибутилентерефтлат) (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Расположение отверстий на плате

код товара	марка	кол-во контактов	Размеры
код товара	марка	кол-во контактов	A	B
47461	2206SB-002G-46	2	0,00	1,27
47462	2206SB-004G-46	4	1,27	2,54
47463	2206SB-006G-46	6	2,54	3,81
47464	2206SB-008G-46	8	3,81	5,08
47465	2206SB-010G-46	10	5,08	6,35
47466	2206SB-012G-46	12	6,35	7,62
47467	2206SB-014G-46	14	7,62	8,89
47468	2206SB-016G-46	16	8,89	10,16
47469	2206SB-018G-46	18	10,16	11,43
47470	2206SB-020G-46	20	11,43	12,70
47471	2206SB-022G-46	22	12,70	13,97
47472	2206SB-024G-46	24	13,97	15,24
47473	2206SB-026G-46	26	15,24	16,51
47474	2206SB-028G-46	28	16,51	17,78
47475	2206SB-030G-46	30	17,78	19,05
47476	2206SB-032G-46	32	19,05	20,32
47477	2206SB-034G-46	34	20,32	21,59
47478	2206SB-036G-46	36	21,59	22,86
47479	2206SB-038G-46	38	22,86	24,13
47480	2206SB-040G-46	40	24,13	25,40
47481	2206SB-042G-46	42	25,40	26,67
47482	2206SB-044G-46	44	26,67	27,94
47483	2206SB-046G-46	46	27,94	29,21
47484	2206SB-048G-46	48	29,21	30,48
47485	2206SB-050G-46	50	30,48	31,75
47486	2206SB-052G-46	52	31,75	33,02
47487	2206SB-054G-46	54	33,02	34,29
47488	2206SB-056G-46	56	34,29	35,56
47489	2206SB-058G-46	58	35,56	36,83
47490	2206SB-060G-46	60	36,83	38,10
47491	2206SB-062G-46	62	38,10	39,37
47492	2206SB-064G-46	64	39,37	40,64
47493	2206SB-066G-46	66	40,64	41,91
47494	2206SB-068G-46	68	41,91	43,18
47495	2206SB-070G-46	70	43,18	44,45
47496	2206SB-072G-46	72	44,45	45,72
47497	2206SB-074G-46	74	45,72	46,99
47498	2206SB-076G-46	76	46,99	48,26
47499	2206SB-078G-46	78	48,26	49,53
47500	2206SB-080G-46	80	49,53	50,80
83816	2206SB-082G-46	82	50,80	52,07
83817	2206SB-084G-46	84	52,07	53,34
83818	2206SB-086G-46	86	53,34	54,61
83819	2206SB-088G-46	88	54,61	55,88
83820	2206SB-090G-46	90	55,88	57,15
83821	2206SB-092G-46	92	57,15	58,42
83822	2206SB-094G-46	94	58,42	59,69
83823	2206SB-096G-46	96	59,69	60,96
83824	2206SB-098G-46	98	60,96	62,23
83825	2206SB-100G-46	100	62,23	63,50

код товара	марка	кол-во контактов	Размеры
код товара	марка	кол-во контактов	A	B
83826	2206SB-002G-85	2	0,00	1,27
47230	2206SB-004G-85	4	1,27	2,54
47231	2206SB-006G-85	6	2,54	3,81
47232	2206SB-008G-85	8	3,81	5,08
47233	2206SB-010G-85	10	5,08	6,35
47234	2206SB-012G-85	12	6,35	7,62
47235	2206SB-014G-85	14	7,62	8,89
47236	2206SB-016G-85	16	8,89	10,16
47237	2206SB-018G-85	18	10,16	11,43
47238	2206SB-020G-85	20	11,43	12,70
47239	2206SB-022G-85	22	12,70	13,97
47240	2206SB-024G-85	24	13,97	15,24
47241	2206SB-026G-85	26	15,24	16,51
47242	2206SB-028G-85	28	16,51	17,78
47243	2206SB-030G-85	30	17,78	19,05
47244	2206SB-032G-85	32	19,05	20,32
47245	2206SB-034G-85	34	20,32	21,59
47246	2206SB-036G-85	36	21,59	22,86
47247	2206SB-038G-85	38	22,86	24,13
24103	2206SB-040G-85	40	24,13	25,40
47248	2206SB-042G-85	42	25,40	26,67
47249	2206SB-044G-85	44	26,67	27,94
47250	2206SB-046G-85	46	27,94	29,21
47251	2206SB-048G-85	48	29,21	30,48
47252	2206SB-050G-85	50	30,48	31,75
47253	2206SB-052G-85	52	31,75	33,02
47254	2206SB-054G-85	54	33,02	34,29
47255	2206SB-056G-85	56	34,29	35,56
47256	2206SB-058G-85	58	35,56	36,83
47257	2206SB-060G-85	60	36,83	38,10
47258	2206SB-062G-85	62	38,10	39,37
47259	2206SB-064G-85	64	39,37	40,64
47260	2206SB-066G-85	66	40,64	41,91
47261	2206SB-068G-85	68	41,91	43,18
47262	2206SB-070G-85	70	43,18	44,45
47263	2206SB-072G-85	72	44,45	45,72
47264	2206SB-074G-85	74	45,72	46,99
47265	2206SB-076G-85	76	46,99	48,26
47266	2206SB-078G-85	78	48,26	49,53
47267	2206SB-080G-85	80	49,53	50,80
83827	2206SB-082G-85	82	50,80	52,07
83828	2206SB-084G-85	84	52,07	53,34
83829	2206SB-086G-85	86	53,34	54,61
83830	2206SB-088G-85	88	54,61	55,88
83831	2206SB-090G-85	90	55,88	57,15
83832	2206SB-092G-85	92	57,15	58,42
83833	2206SB-094G-85	94	58,42	59,69
83834	2206SB-096G-85	96	59,69	60,96
83835	2206SB-098G-85	98	60,96	62,23
83836	2206SB-100G-85	100	62,23	63,50

Расположение отверстий на плате
