Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27 мм

2206PADI-XXG-720 серия

вилки открытые прямые однорядные с двойным изолятором на плату для монтажа в отверстия, шаг 1,27 мм

2206PADI-XXG-720 серия, вилки открытые прямые однорядные с двойным изолятором на плату для монтажа в отверстия, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

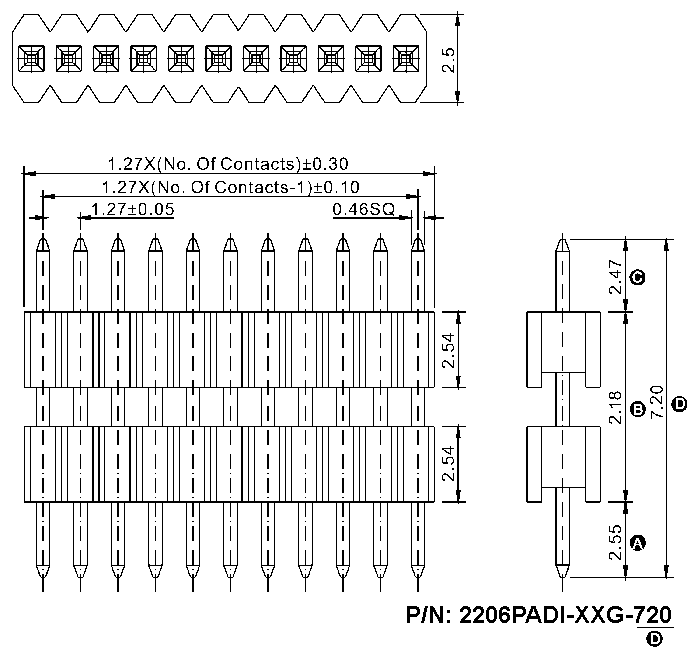

Чертеж
2206PADI-XXG-720 серия, вилки открытые прямые однорядные с двойным изолятором на плату для монтажа в отверстия, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

2206 PADI - 01 G - XXXX
1 2   3 4   5

1) серия:
     2206
2) изолятор:
     PADI: прямой однорядный с двойным изолятором
3) количество контактов (1...50):
     01: 1 контакт
     02: 2 контакта
     xx: ...
     50: 50 контактов
4) покрытие:
     G: золочение
     T: лужение
5) размер D в сотых долях мм (стандарт 1300):
     720: 7,2 мм
     1300: 13,0 мм

Вилки открытые прямые однорядные с двойным изолятором на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 1x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
82885 2206PADI-02G-720 2
82934 2206PADI-03G-720 3
82886 2206PADI-04G-720 4
82935 2206PADI-05G-720 5
82887 2206PADI-06G-720 6
82936 2206PADI-07G-720 7
82888 2206PADI-08G-720 8
82937 2206PADI-09G-720 9
82889 2206PADI-10G-720 10
82938 2206PADI-11G-720 11
82890 2206PADI-12G-720 12
82939 2206PADI-13G-720 13
68220 2206PADI-14G-720 14
82940 2206PADI-15G-720 15
82892 2206PADI-16G-720 16
82941 2206PADI-17G-720 17
82893 2206PADI-18G-720 18
82942 2206PADI-19G-720 19
82894 2206PADI-20G-720 20
82943 2206PADI-21G-720 21
82895 2206PADI-22G-720 22
82944 2206PADI-23G-720 23
82896 2206PADI-24G-720 24
82945 2206PADI-25G-720 25
82897 2206PADI-26G-720 26

Код
товара
Марка количество
контактов
82946 2206PADI-27G-720 27
82898 2206PADI-28G-720 28
82947 2206PADI-29G-720 29
82899 2206PADI-30G-720 30
82948 2206PADI-31G-720 31
82900 2206PADI-32G-720 32
82949 2206PADI-33G-720 33
82901 2206PADI-34G-720 34
82950 2206PADI-35G-720 35
82902 2206PADI-36G-720 36
82951 2206PADI-37G-720 37
82903 2206PADI-38G-720 38
82952 2206PADI-39G-720 39
82904 2206PADI-40G-720 40
82953 2206PADI-41G-720 41
82905 2206PADI-42G-720 42
82954 2206PADI-43G-720 43
82906 2206PADI-44G-720 44
82955 2206PADI-45G-720 45
82907 2206PADI-46G-720 46
82956 2206PADI-47G-720 47
82908 2206PADI-48G-720 48
82957 2206PADI-49G-720 49
66212 2206PADI-50G-720 50

2206PADI-XXG-720 серия, вилки открытые прямые однорядные с двойным изолятором на плату для монтажа в отверстия, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

Макет печатной платы



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
