Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27 мм

2206PB-XXG-SM-XXXX-PG серия

вилки открытые прямые однорядные для поверхностного (SMD) монтажа с направляющими на плату, шаг 1,27 мм

2206PB-XXG-SM-XXXX-PG серия, вилки открытые прямые однорядные для поверхностного (SMD) монтажа с направляющими на плату, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

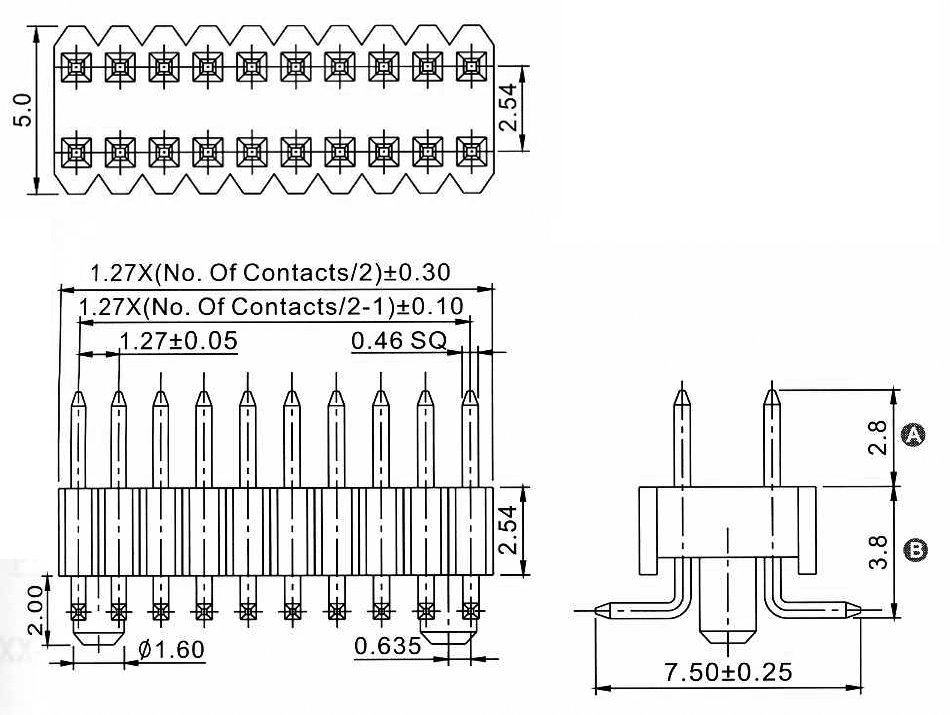

Чертеж
2206PB-XXG-SM-XXXX-PG серия, вилки открытые прямые однорядные для поверхностного (SMD) монтажа с направляющими на плату, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

2206 PB - 002 G - SM - XXXX - PG
1 2   3 4   5   6   7

1) серия:
     2206
2) изолятор:
     PB: прямой двухрядный
3) количество контактов (2...100):
     002: 2 контакта
     004: 4 контакта
     xxx: ...
     100: 100 контактов
4) покрытие:
     G: золочение
     T: лужение
5) для поверхностного (SMD) монтажа:
     SM
6) размеры A и B в десятых долях мм:
     [пусто]: (стандарт 2838) A=2,8мм, B=3,8мм
     XXXX
7) направляющие в плату:
     PG

Вилки открытые прямые однорядные для поверхностного (SMD) монтажа с направляющими на плату данной серии изготавливаются на фабрике в виде линеек 1x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
83815 2206PB-002G-SM-PG 2
66367 2206PB-004G-SM-PG 4
66368 2206PB-006G-SM-PG 6
66369 2206PB-008G-SM-PG 8
66370 2206PB-010G-SM-PG 10
66371 2206PB-012G-SM-PG 12
66372 2206PB-014G-SM-PG 14
66373 2206PB-016G-SM-PG 16
66374 2206PB-018G-SM-PG 18
66375 2206PB-020G-SM-PG 20
66376 2206PB-022G-SM-PG 22
66377 2206PB-024G-SM-PG 24
66378 2206PB-026G-SM-PG 26
66379 2206PB-028G-SM-PG 28
66380 2206PB-030G-SM-PG 30
66381 2206PB-032G-SM-PG 32
66382 2206PB-034G-SM-PG 34
66383 2206PB-036G-SM-PG 36
66384 2206PB-038G-SM-PG 38
66385 2206PB-040G-SM-PG 40
66386 2206PB-042G-SM-PG 42
66387 2206PB-044G-SM-PG 44
66388 2206PB-046G-SM-PG 46
66389 2206PB-048G-SM-PG 48
66390 2206PB-050G-SM-PG 50

Код
товара
Марка количество
контактов
66391 2206PB-052G-SM-PG 52
66392 2206PB-054G-SM-PG 54
66393 2206PB-056G-SM-PG 56
66394 2206PB-058G-SM-PG 58
66405 2206PB-060G-SM-PG 60
66395 2206PB-062G-SM-PG 62
66396 2206PB-064G-SM-PG 64
66397 2206PB-066G-SM-PG 66
66398 2206PB-068G-SM-PG 68
66399 2206PB-070G-SM-PG 70
66400 2206PB-072G-SM-PG 72
66401 2206PB-074G-SM-PG 74
66402 2206PB-076G-SM-PG 76
66403 2206PB-078G-SM-PG 78
66404 2206PB-080G-SM-PG 80
83704 2206PB-082G-SM-PG 82
83705 2206PB-084G-SM-PG 84
83706 2206PB-086G-SM-PG 86
83707 2206PB-088G-SM-PG 88
83708 2206PB-090G-SM-PG 90
83709 2206PB-092G-SM-PG 92
83710 2206PB-094G-SM-PG 94
83711 2206PB-096G-SM-PG 96
83712 2206PB-098G-SM-PG 98
83713 2206PB-100G-SM-PG 100

2206PB-XXG-SM-XXXX-PG серия, вилки открытые прямые однорядные для поверхностного (SMD) монтажа с направляющими на плату, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

Макет печатной платы
