Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27x2,54 мм

2206PBDI-XXXG-XXXX серия

вилки открытые прямые двухрядные с двойным изолятором на плату для монтажа в отверстия, шаг 1,27x2,54 мм

2206PBDI-XXXG-XXXX серия, вилки открытые прямые двухрядные с двойным изолятором на плату для монтажа в отверстия, шаг 1,27x2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x2,54 мм

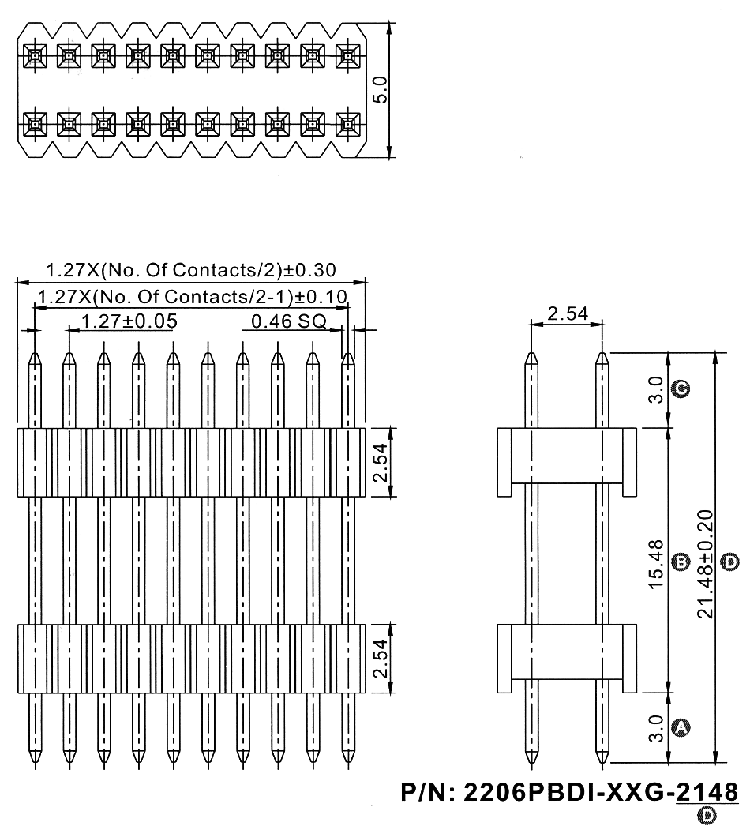

Чертеж
2206PBDI-XXXG-XXXX серия, вилки открытые прямые двухрядные с двойным изолятором на плату для монтажа в отверстия, шаг 1,27x2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x2,54 мм

2206 PBDI - 004 G - 2148
1 2   3 4   5

1) серия:
     2206
2) изолятор:
     PBDI: прямой двухрядный с двойным изолятором
3) количество контактов (4...100):
     004: 4 контакта
     006: 6 контактов
     xxx: ...
     100: 100 контактов
4) покрытие:
     G: золочение
     T: лужение
5) размер D в сотых долях мм:
     2148: 21,48 мм
     XXXX

Вилки открытые прямые двухрядные с двойным изолятором на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
66213 2206PBDI-004G-2148 4
66214 2206PBDI-006G-2148 6
66215 2206PBDI-008G-2148 8
66216 2206PBDI-010G-2148 10
66217 2206PBDI-012G-2148 12
66218 2206PBDI-014G-2148 14
66219 2206PBDI-016G-2148 16
66220 2206PBDI-018G-2148 18
66221 2206PBDI-020G-2148 20
66222 2206PBDI-022G-2148 22
66223 2206PBDI-024G-2148 24
66224 2206PBDI-026G-2148 26
66225 2206PBDI-028G-2148 28
66226 2206PBDI-030G-2148 30
66227 2206PBDI-032G-2148 32
66228 2206PBDI-034G-2148 34
66229 2206PBDI-036G-2148 36
66230 2206PBDI-038G-2148 38
66231 2206PBDI-040G-2148 40
66232 2206PBDI-042G-2148 42
66233 2206PBDI-044G-2148 44
66234 2206PBDI-046G-2148 46
66235 2206PBDI-048G-2148 48
66236 2206PBDI-050G-2148 50
66237 2206PBDI-052G-2148 52

Код
товара
Марка количество
контактов
66238 2206PBDI-054G-2148 54
66239 2206PBDI-056G-2148 56
66240 2206PBDI-058G-2148 58
66241 2206PBDI-060G-2148 60
66242 2206PBDI-062G-2148 62
66243 2206PBDI-064G-2148 64
66244 2206PBDI-066G-2148 66
66245 2206PBDI-068G-2148 68
66246 2206PBDI-070G-2148 70
66247 2206PBDI-072G-2148 72
66248 2206PBDI-074G-2148 74
66249 2206PBDI-076G-2148 76
66250 2206PBDI-078G-2148 78
66251 2206PBDI-080G-2148 80
83484 2206PBDI-082G-2148 82
83485 2206PBDI-084G-2148 84
83486 2206PBDI-086G-2148 86
83487 2206PBDI-088G-2148 88
83488 2206PBDI-090G-2148 90
83489 2206PBDI-092G-2148 92
83490 2206PBDI-094G-2148 94
83491 2206PBDI-096G-2148 96
83492 2206PBDI-098G-2148 98
83493 2206PBDI-100G-2148 100

2206PBDI-XXXG-XXXX серия, вилки открытые прямые двухрядные с двойным изолятором на плату для монтажа в отверстия, шаг 1,27x2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x2,54 мм

Макет печатной платы
