Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27x2,54 мм

2206RPB-XXXG-XXXXXX серия

вилки открытые угловые двухрядные на плату для монтажа в отверстия, шаг 1,27x2,54 мм

2206RPB-XXXG-XXXXXX серия, вилки открытые угловые двухрядные на плату для монтажа в отверстия, шаг 1,27x2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x2,54 мм

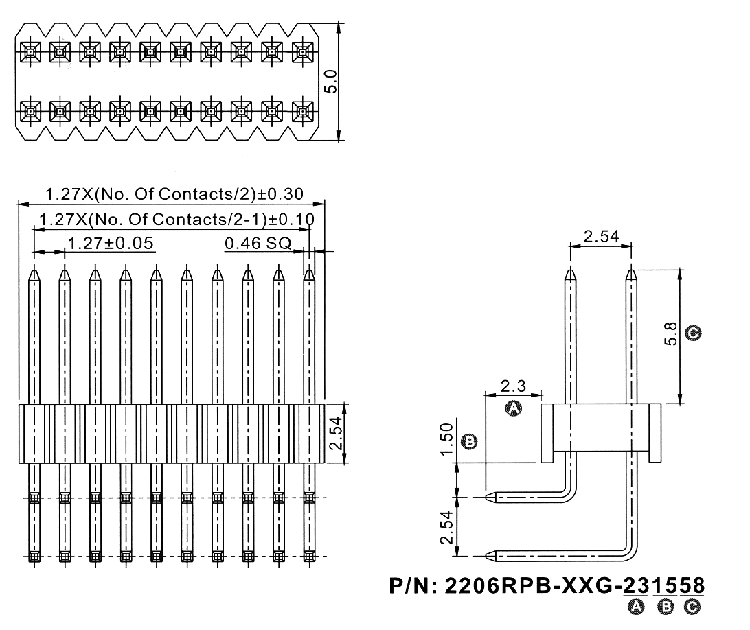

Чертеж
2206RPB-XXXG-XXXXXX серия, вилки открытые угловые двухрядные на плату для монтажа в отверстия, шаг 1,27x2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x2,54 мм

2206 RPB - 002 G - XXXXXX
1 2   3 4   5

1) серия:
     2206
2) изолятор:
     RPB: угловой двухрядный
3) количество контактов (2...100):
     002: 2 контакта
     004: 4 контакта
     xxx: ...
     100: 100 контактов
4) покрытие:
     G: золочение
     T: лужение
5) размеры A, B, C в десятых долях мм:
     [пусто]: (стандарт 231558) A=2,3мм, B=1,5мм, C=5,8мм
     XXXXXX

Вилки открытые угловые двухрядные на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
83049 2206RPB-002G 2
47319 2206RPB-004G 4
47320 2206RPB-006G 6
47321 2206RPB-008G 8
47322 2206RPB-010G 10
47323 2206RPB-012G 12
47324 2206RPB-014G 14
47325 2206RPB-016G 16
47326 2206RPB-018G 18
47327 2206RPB-020G 20
47328 2206RPB-022G 22
47329 2206RPB-024G 24
47330 2206RPB-026G 26
47331 2206RPB-028G 28
47332 2206RPB-030G 30
47333 2206RPB-032G 32
47334 2206RPB-034G 34
47335 2206RPB-036G 36
47336 2206RPB-038G 38
47337 2206RPB-040G 40
47338 2206RPB-042G 42
47339 2206RPB-044G 44
47340 2206RPB-046G 46
47341 2206RPB-048G 48
47342 2206RPB-050G 50

Код
товара
Марка количество
контактов
47343 2206RPB-052G 52
47344 2206RPB-054G 54
47345 2206RPB-056G 56
47268 2206RPB-058G 58
47269 2206RPB-060G 60
47270 2206RPB-062G 62
47271 2206RPB-064G 64
47272 2206RPB-066G 66
47273 2206RPB-068G 68
47274 2206RPB-070G 70
47275 2206RPB-072G 72
47276 2206RPB-074G 74
47277 2206RPB-076G 76
47346 2206RPB-078G 78
47347 2206RPB-080G 80
83050 2206RPB-082G 82
83051 2206RPB-084G 84
83052 2206RPB-086G 86
83053 2206RPB-088G 88
83054 2206RPB-090G 90
83055 2206RPB-092G 92
83056 2206RPB-094G 94
83057 2206RPB-096G 96
83058 2206RPB-098G 98
83059 2206RPB-100G 100

2206RPB-XXXG-XXXXXX серия, вилки открытые угловые двухрядные на плату для монтажа в отверстия, шаг 1,27x2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x2,54 мм

Макет печатной платы
