2206PADI-XXG-SM-B2-XXXX серия

вилки открытые прямые однорядные с двойным изолятором для поверхностного (SMD) монтажа на плату шаг 1, шаг 1,27 мм

2206PADI-XXG-SM-B2-XXXX серия, вилки открытые прямые однорядные с двойным изолятором для поверхностного (SMD) монтажа на плату шаг 1, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

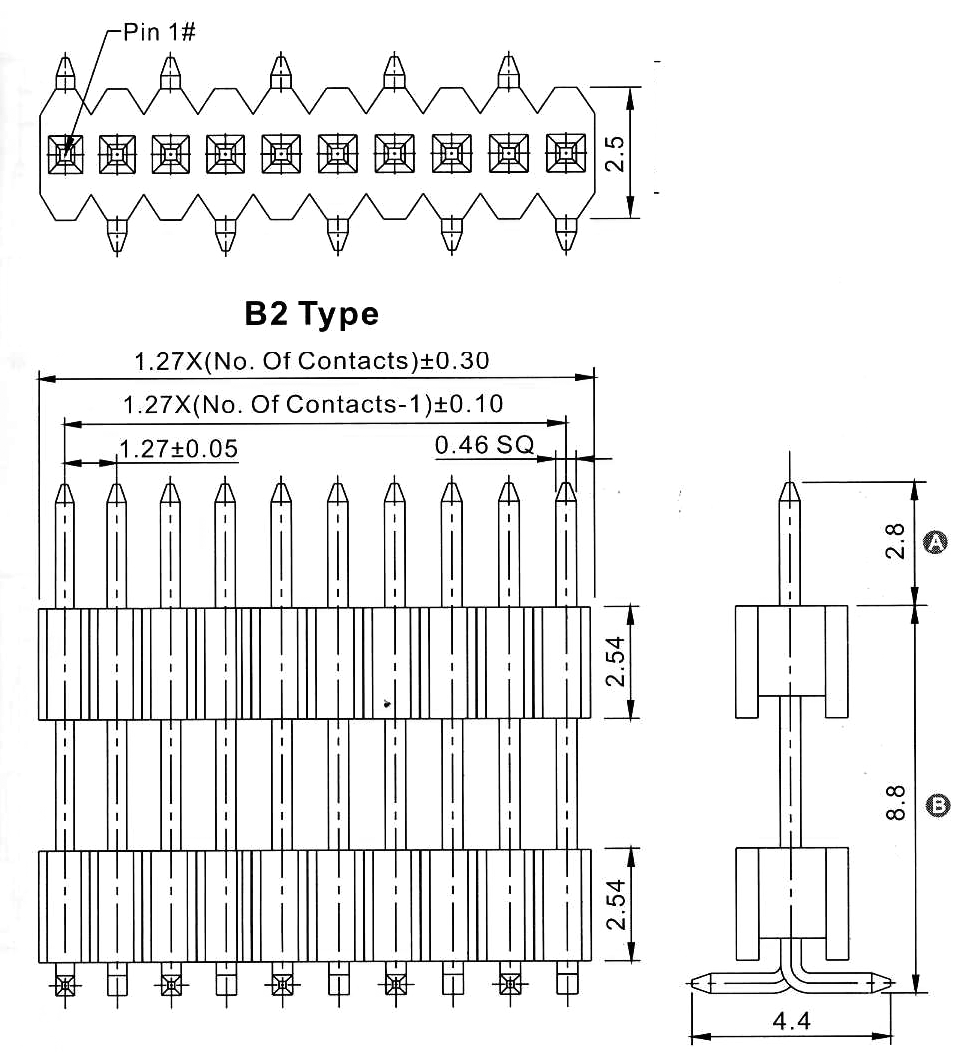

Чертеж
2206PADI-XXG-SM-B2-XXXX серия, вилки открытые прямые однорядные с двойным изолятором для поверхностного (SMD) монтажа на плату шаг 1, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

2206 PADI - 01 G - SM - B1 - 2880
1 2   3 4   5   6   7

1) серия:
     2206
2) изолятор:
     PADI: прямой однорядный с двойным изолятором
3) количество контактов (1...50):
     01: 1 контакт
     02: 2 контакта
     xx: ...
     50: 50 контактов
4) покрытие:
     G: золочение
     T: лужение
5) для поверхностного (SMD) монтажа:
     SM
6) зеркальное расположение контактов:
     B1
     B2
7) размеры A и B в десятых долях мм:
     2880: (стандарт) A=2,8мм, B=8,8мм
     XXXX

Вилки открытые прямые однорядные с двойным изолятором для поверхностного (SMD) монтажа на плату шаг 1 данной серии изготавливаются на фабрике в виде линеек 1x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

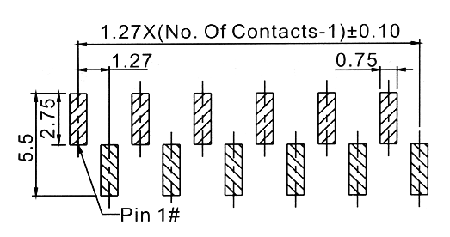

Макет печатной платы


Код
товара
Марка количество
контактов
83105 2206PADI-02G-SM-B2-2888 2
83106 2206PADI-03G-SM-B2-2888 3
83107 2206PADI-04G-SM-B2-2888 4
83108 2206PADI-05G-SM-B2-2888 5
83109 2206PADI-06G-SM-B2-2888 6
83110 2206PADI-07G-SM-B2-2888 7
83111 2206PADI-08G-SM-B2-2888 8
83112 2206PADI-09G-SM-B2-2888 9
83113 2206PADI-10G-SM-B2-2888 10
83114 2206PADI-11G-SM-B2-2888 11
83115 2206PADI-12G-SM-B2-2888 12
83116 2206PADI-13G-SM-B2-2888 13
83117 2206PADI-14G-SM-B2-2888 14
83118 2206PADI-15G-SM-B2-2888 15
83119 2206PADI-16G-SM-B2-2888 16
83120 2206PADI-17G-SM-B2-2888 17
83121 2206PADI-18G-SM-B2-2888 18
83122 2206PADI-19G-SM-B2-2888 19
83123 2206PADI-20G-SM-B2-2888 20
83124 2206PADI-21G-SM-B2-2888 21
83125 2206PADI-22G-SM-B2-2888 22
83126 2206PADI-23G-SM-B2-2888 23
83127 2206PADI-24G-SM-B2-2888 24
83128 2206PADI-25G-SM-B2-2888 25
83129 2206PADI-26G-SM-B2-2888 26

Код
товара
Марка количество
контактов
83130 2206PADI-27G-SM-B2-2888 27
83131 2206PADI-28G-SM-B2-2888 28
83132 2206PADI-29G-SM-B2-2888 29
83133 2206PADI-30G-SM-B2-2888 30
83134 2206PADI-31G-SM-B2-2888 31
83135 2206PADI-32G-SM-B2-2888 32
83136 2206PADI-33G-SM-B2-2888 33
83137 2206PADI-34G-SM-B2-2888 34
83138 2206PADI-35G-SM-B2-2888 35
83139 2206PADI-36G-SM-B2-2888 36
83140 2206PADI-37G-SM-B2-2888 37
83141 2206PADI-38G-SM-B2-2888 38
83142 2206PADI-39G-SM-B2-2888 39
83143 2206PADI-40G-SM-B2-2888 40
83144 2206PADI-41G-SM-B2-2888 41
83145 2206PADI-42G-SM-B2-2888 42
83146 2206PADI-43G-SM-B2-2888 43
83147 2206PADI-44G-SM-B2-2888 44
83148 2206PADI-45G-SM-B2-2888 45
83149 2206PADI-46G-SM-B2-2888 46
83150 2206PADI-47G-SM-B2-2888 47
83151 2206PADI-48G-SM-B2-2888 48
83152 2206PADI-49G-SM-B2-2888 49
83153 2206PADI-50G-SM-B2-2888 50

2206PADI-XXG-SM-B2-XXXX серия, вилки открытые прямые однорядные с двойным изолятором для поверхностного (SMD) монтажа на плату шаг 1, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

Макет печатной платы
