Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27 мм

2206PA-XXG-SM-B2-XXXX-CP серия

вилки открытые прямые однорядные для поверхностного (SMD) монтажа на плату с монтажной крышкой, шаг 1,27 мм

2206PA-XXG-SM-B2-XXXX-CP серия, вилки открытые прямые однорядные для поверхностного (SMD) монтажа на плату с монтажной крышкой, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

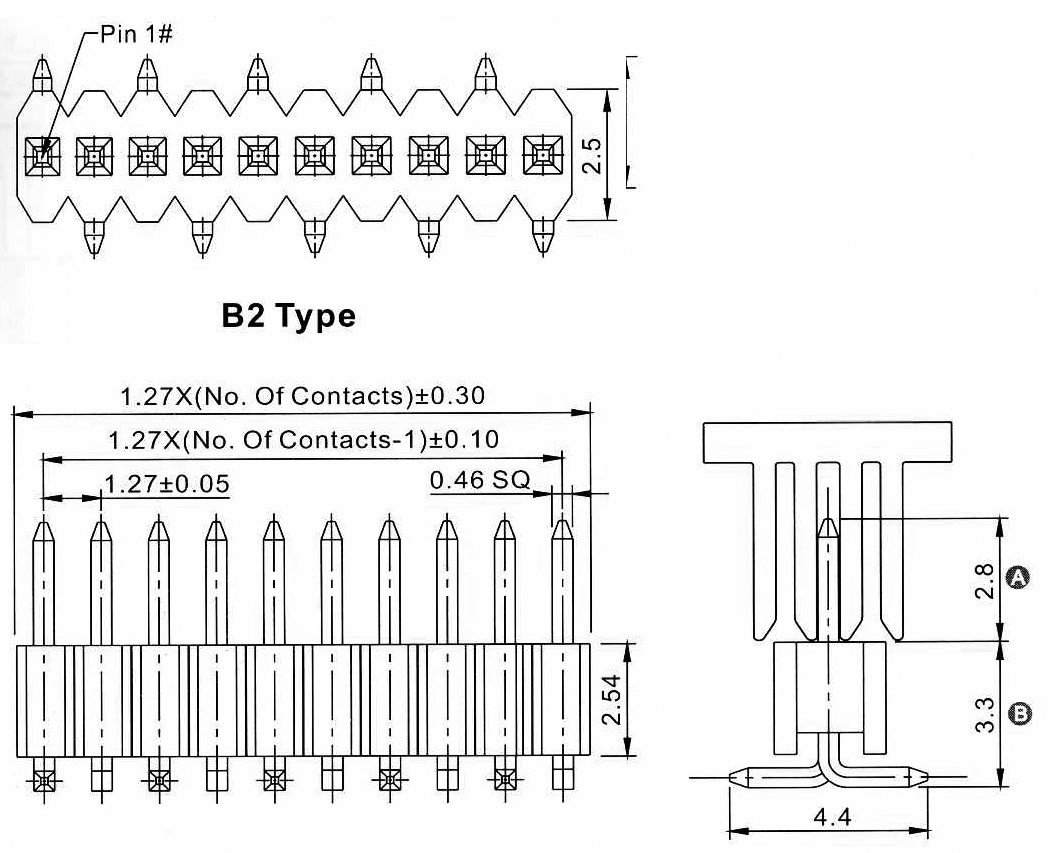

Чертеж
2206PA-XXG-SM-B2-XXXX-CP серия, вилки открытые прямые однорядные для поверхностного (SMD) монтажа на плату с монтажной крышкой, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

2206 PA - 01 G - SM - B1 - 2833 - CP
1 2   3 4   5   6   7   8

1) серия:
     2206
2) изолятор:
     PA: прямой однорядный
3) количество контактов (1...50):
     01: 1 контакт
     02: 2 контакта
     xx: ...
     50: 50 контактов
4) покрытие:
     G: золочение
     T: лужение
5) для поверхностного (SMD) монтажа:
     SM
6) зеркальное расположение контактов:
     B1
     B2
7) размеры A и B в десятых долях мм:
     2833: (стандарт) A=2,8мм, B=3,3мм
     XXXX
8) наличие крышки для захвата при автоматическом монтаже:
     CP

Вилки открытые прямые однорядные для поверхностного (SMD) монтажа на плату с монтажной крышкой данной серии изготавливаются на фабрике в виде линеек 1x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
83405 2206PA-02G-SM-B2-2833-CP 2
83406 2206PA-03G-SM-B2-2833-CP 3
83407 2206PA-04G-SM-B2-2833-CP 4
83408 2206PA-05G-SM-B2-2833-CP 5
83409 2206PA-06G-SM-B2-2833-CP 6
83410 2206PA-07G-SM-B2-2833-CP 7
83411 2206PA-08G-SM-B2-2833-CP 8
83412 2206PA-09G-SM-B2-2833-CP 9
83413 2206PA-10G-SM-B2-2833-CP 10
83414 2206PA-11G-SM-B2-2833-CP 11
83415 2206PA-12G-SM-B2-2833-CP 12
83416 2206PA-13G-SM-B2-2833-CP 13
83417 2206PA-14G-SM-B2-2833-CP 14
83418 2206PA-15G-SM-B2-2833-CP 15
83419 2206PA-16G-SM-B2-2833-CP 16
83420 2206PA-17G-SM-B2-2833-CP 17
83421 2206PA-18G-SM-B2-2833-CP 18
83422 2206PA-19G-SM-B2-2833-CP 19
83423 2206PA-20G-SM-B2-2833-CP 20
83424 2206PA-21G-SM-B2-2833-CP 21
83425 2206PA-22G-SM-B2-2833-CP 22
83426 2206PA-23G-SM-B2-2833-CP 23
83427 2206PA-24G-SM-B2-2833-CP 24
83428 2206PA-25G-SM-B2-2833-CP 25
83429 2206PA-26G-SM-B2-2833-CP 26

Код
товара
Марка количество
контактов
83430 2206PA-27G-SM-B2-2833-CP 27
83431 2206PA-28G-SM-B2-2833-CP 28
83432 2206PA-29G-SM-B2-2833-CP 29
83433 2206PA-30G-SM-B2-2833-CP 30
83434 2206PA-31G-SM-B2-2833-CP 31
83435 2206PA-32G-SM-B2-2833-CP 32
83436 2206PA-33G-SM-B2-2833-CP 33
83437 2206PA-34G-SM-B2-2833-CP 34
83438 2206PA-35G-SM-B2-2833-CP 35
83439 2206PA-36G-SM-B2-2833-CP 36
83440 2206PA-37G-SM-B2-2833-CP 37
83441 2206PA-38G-SM-B2-2833-CP 38
83442 2206PA-39G-SM-B2-2833-CP 39
83443 2206PA-40G-SM-B2-2833-CP 40
83444 2206PA-41G-SM-B2-2833-CP 41
83445 2206PA-42G-SM-B2-2833-CP 42
83446 2206PA-43G-SM-B2-2833-CP 43
83447 2206PA-44G-SM-B2-2833-CP 44
83448 2206PA-45G-SM-B2-2833-CP 45
83449 2206PA-46G-SM-B2-2833-CP 46
83450 2206PA-47G-SM-B2-2833-CP 47
83451 2206PA-48G-SM-B2-2833-CP 48
83452 2206PA-49G-SM-B2-2833-CP 49
83453 2206PA-50G-SM-B2-2833-CP 50

2206PA-XXG-SM-B2-XXXX-CP серия, вилки открытые прямые однорядные для поверхностного (SMD) монтажа на плату с монтажной крышкой, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

Макет печатной платы
