Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27x2,54 мм

2206PBDI-XXXG-SM-XXXX серия

вилки открытые прямые двухрядные с двойным изолятором на плату для поверхностного (SMD) монтажа на плату, шаг 1,27x2,54 мм

2206PBDI-XXXG-SM-XXXX серия, вилки открытые прямые двухрядные с двойным изолятором на плату для поверхностного (SMD) монтажа на плату, шаг 1,27x2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x2,54 мм

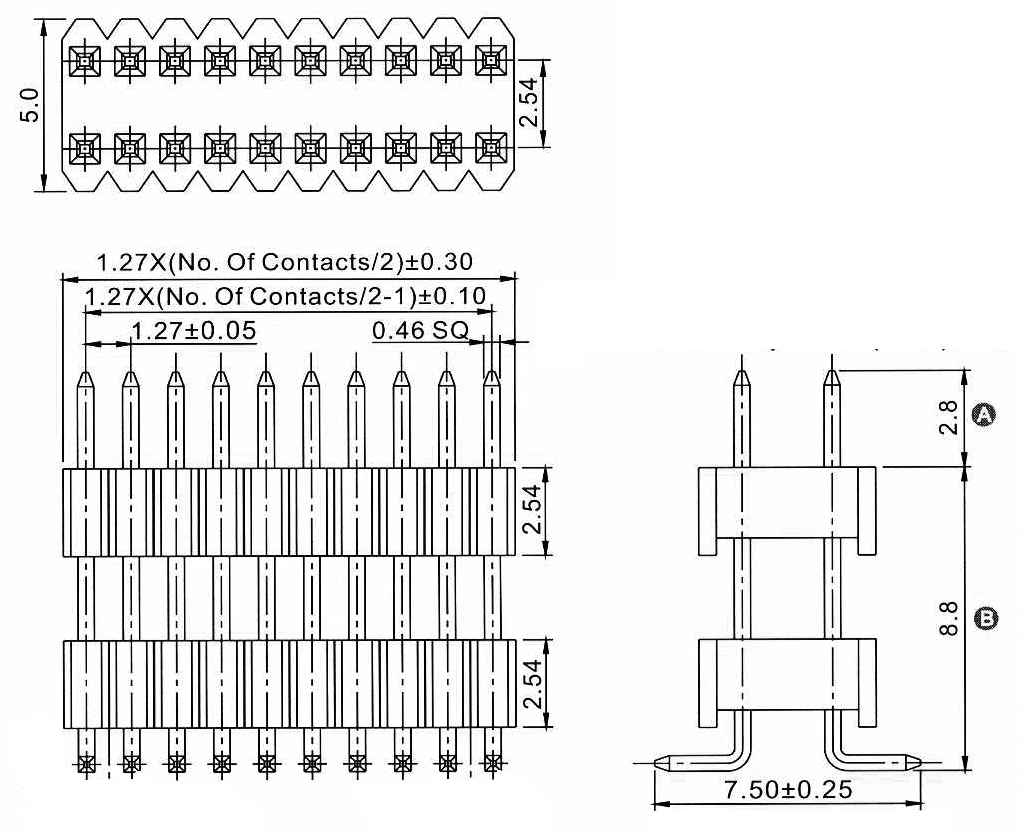

Чертеж
2206PBDI-XXXG-SM-XXXX серия, вилки открытые прямые двухрядные с двойным изолятором на плату для поверхностного (SMD) монтажа на плату, шаг 1,27x2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x2,54 мм

2206 PBDI - 002 G - SM - 2888
1 2   3 4   5   6

1) серия:
     2206
2) изолятор:
     PBDI: прямой двухрядный с двойным изолятором
3) количество контактов (2...100):
     002: 2 контакта
     004: 4 контакта
     xxx: ...
     100: 100 контактов
4) покрытие:
     G: золочение
     T: лужение
5) для поверхностного (SMD) монтажа:
     SM
6) размеры A и B в десятых долях мм:
     2888: (стандарт) A=2,8мм, B=8,8мм
     XXXX

Вилки открытые прямые двухрядные с двойным изолятором на плату для поверхностного (SMD) монтажа на плату данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
83504 2206PBDI-002G-SM-2888 2
83505 2206PBDI-004G-SM-2888 4
83506 2206PBDI-006G-SM-2888 6
83507 2206PBDI-008G-SM-2888 8
83508 2206PBDI-010G-SM-2888 10
83509 2206PBDI-012G-SM-2888 12
83510 2206PBDI-014G-SM-2888 14
83511 2206PBDI-016G-SM-2888 16
83512 2206PBDI-018G-SM-2888 18
83513 2206PBDI-020G-SM-2888 20
83514 2206PBDI-022G-SM-2888 22
83515 2206PBDI-024G-SM-2888 24
83516 2206PBDI-026G-SM-2888 26
83517 2206PBDI-028G-SM-2888 28
83518 2206PBDI-030G-SM-2888 30
83519 2206PBDI-032G-SM-2888 32
83520 2206PBDI-034G-SM-2888 34
83521 2206PBDI-036G-SM-2888 36
83522 2206PBDI-038G-SM-2888 38
83523 2206PBDI-040G-SM-2888 40
83524 2206PBDI-042G-SM-2888 42
83525 2206PBDI-044G-SM-2888 44
83526 2206PBDI-046G-SM-2888 46
83527 2206PBDI-048G-SM-2888 48
83528 2206PBDI-050G-SM-2888 50

Код
товара
Марка количество
контактов
83529 2206PBDI-052G-SM-2888 52
83530 2206PBDI-054G-SM-2888 54
83531 2206PBDI-056G-SM-2888 56
83532 2206PBDI-058G-SM-2888 58
83533 2206PBDI-060G-SM-2888 60
83534 2206PBDI-062G-SM-2888 62
83535 2206PBDI-064G-SM-2888 64
83536 2206PBDI-066G-SM-2888 66
83537 2206PBDI-068G-SM-2888 68
83538 2206PBDI-070G-SM-2888 70
83539 2206PBDI-072G-SM-2888 72
83540 2206PBDI-074G-SM-2888 74
83541 2206PBDI-076G-SM-2888 76
83542 2206PBDI-078G-SM-2888 78
83543 2206PBDI-080G-SM-2888 80
83544 2206PBDI-082G-SM-2888 82
83545 2206PBDI-084G-SM-2888 84
83546 2206PBDI-086G-SM-2888 86
83547 2206PBDI-088G-SM-2888 88
83548 2206PBDI-090G-SM-2888 90
83549 2206PBDI-092G-SM-2888 92
83550 2206PBDI-094G-SM-2888 94
83551 2206PBDI-096G-SM-2888 96
83552 2206PBDI-098G-SM-2888 98
83553 2206PBDI-100G-SM-2888 100

2206PBDI-XXXG-SM-XXXX серия, вилки открытые прямые двухрядные с двойным изолятором на плату для поверхностного (SMD) монтажа на плату, шаг 1,27x2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x2,54 мм

Макет печатной платы
