Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27x2,54 мм

2206PBDI-XXXG-SM-XXXX-CG серия

вилки открытые прямые двухрядные с двойным изолятором на плату для поверхностного (SMD) монтажа с направляющими на плату и монтажной крышкой, шаг 1,27x2,54 мм

2206PBDI-XXXG-SM-XXXX-CG серия, вилки открытые прямые двухрядные с двойным изолятором на плату для поверхностного (SMD) монтажа с направляющими на плату и монтажной крышкой, шаг 1,27x2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x2,54 мм

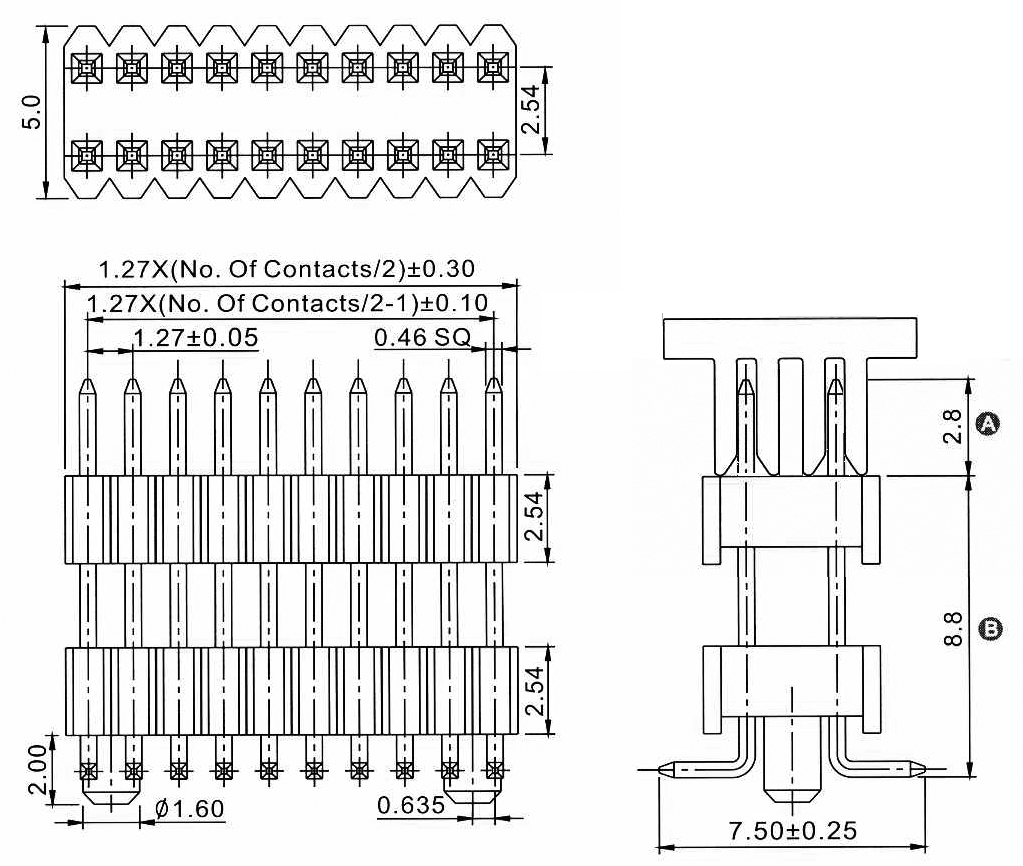

Чертеж
2206PBDI-XXXG-SM-XXXX-CG серия, вилки открытые прямые двухрядные с двойным изолятором на плату для поверхностного (SMD) монтажа с направляющими на плату и монтажной крышкой, шаг 1,27x2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x2,54 мм

2206 PBDI - 002 G - SM - 2888 - CG
1 2   3 4   5   6   7

1) серия:
     2206
2) изолятор:
     PBDI: прямой двухрядный с двойным изолятором
3) количество контактов (2...100):
     002: 2 контакта
     004: 4 контакта
     xxx: ...
     100: 100 контактов
4) покрытие:
     G: золочение
     T: лужение
5) для поверхностного (SMD) монтажа:
     SM
6) размеры A и B в десятых долях мм:
     2888: (стандарт) A=2,8мм, B=8,8мм
     XXXX
7) направляющие в плату и наличие крышки для захвата при автоматическом монтаже:
     CG

Вилки открытые прямые двухрядные с двойным изолятором на плату для поверхностного (SMD) монтажа с направляющими на плату и монтажной крышкой данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
83654 2206PBDI-002G-SM-2888-CG 2
83655 2206PBDI-004G-SM-2888-CG 4
83656 2206PBDI-006G-SM-2888-CG 6
83657 2206PBDI-008G-SM-2888-CG 8
83658 2206PBDI-010G-SM-2888-CG 10
83659 2206PBDI-012G-SM-2888-CG 12
83660 2206PBDI-014G-SM-2888-CG 14
83661 2206PBDI-016G-SM-2888-CG 16
83662 2206PBDI-018G-SM-2888-CG 18
83663 2206PBDI-020G-SM-2888-CG 20
83664 2206PBDI-022G-SM-2888-CG 22
83665 2206PBDI-024G-SM-2888-CG 24
83666 2206PBDI-026G-SM-2888-CG 26
83667 2206PBDI-028G-SM-2888-CG 28
83668 2206PBDI-030G-SM-2888-CG 30
83669 2206PBDI-032G-SM-2888-CG 32
83670 2206PBDI-034G-SM-2888-CG 34
83671 2206PBDI-036G-SM-2888-CG 36
83672 2206PBDI-038G-SM-2888-CG 38
83673 2206PBDI-040G-SM-2888-CG 40
83674 2206PBDI-042G-SM-2888-CG 42
83675 2206PBDI-044G-SM-2888-CG 44
83676 2206PBDI-046G-SM-2888-CG 46
83677 2206PBDI-048G-SM-2888-CG 48
83678 2206PBDI-050G-SM-2888-CG 50

Код
товара
Марка количество
контактов
83679 2206PBDI-052G-SM-2888-CG 52
83680 2206PBDI-054G-SM-2888-CG 54
83681 2206PBDI-056G-SM-2888-CG 56
83682 2206PBDI-058G-SM-2888-CG 58
83683 2206PBDI-060G-SM-2888-CG 60
83684 2206PBDI-062G-SM-2888-CG 62
83685 2206PBDI-064G-SM-2888-CG 64
83686 2206PBDI-066G-SM-2888-CG 66
83687 2206PBDI-068G-SM-2888-CG 68
83688 2206PBDI-070G-SM-2888-CG 70
83689 2206PBDI-072G-SM-2888-CG 72
83690 2206PBDI-074G-SM-2888-CG 74
83691 2206PBDI-076G-SM-2888-CG 76
83692 2206PBDI-078G-SM-2888-CG 78
83693 2206PBDI-080G-SM-2888-CG 80
83694 2206PBDI-082G-SM-2888-CG 82
83695 2206PBDI-084G-SM-2888-CG 84
83696 2206PBDI-086G-SM-2888-CG 86
83697 2206PBDI-088G-SM-2888-CG 88
83698 2206PBDI-090G-SM-2888-CG 90
83699 2206PBDI-092G-SM-2888-CG 92
83700 2206PBDI-094G-SM-2888-CG 94
83701 2206PBDI-096G-SM-2888-CG 96
83702 2206PBDI-098G-SM-2888-CG 98
83703 2206PBDI-100G-SM-2888-CG 100

2206PBDI-XXXG-SM-XXXX-CG серия, вилки открытые прямые двухрядные с двойным изолятором на плату для поверхностного (SMD) монтажа с направляющими на плату и монтажной крышкой, шаг 1,27x2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x2,54 мм

Макет печатной платы
