Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27x2,54 мм

2206PBDI-XXXG-SM-XXXX-CP серия

вилки открытые прямые двухрядные с двойным изолятором для поверхностного (SMD) монтажа на плату с монтажной крышкой, шаг 1,27x2,54 мм

2206PBDI-XXXG-SM-XXXX-CP серия, вилки открытые прямые двухрядные с двойным изолятором для поверхностного (SMD) монтажа на плату с монтажной крышкой, шаг 1,27x2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x2,54 мм

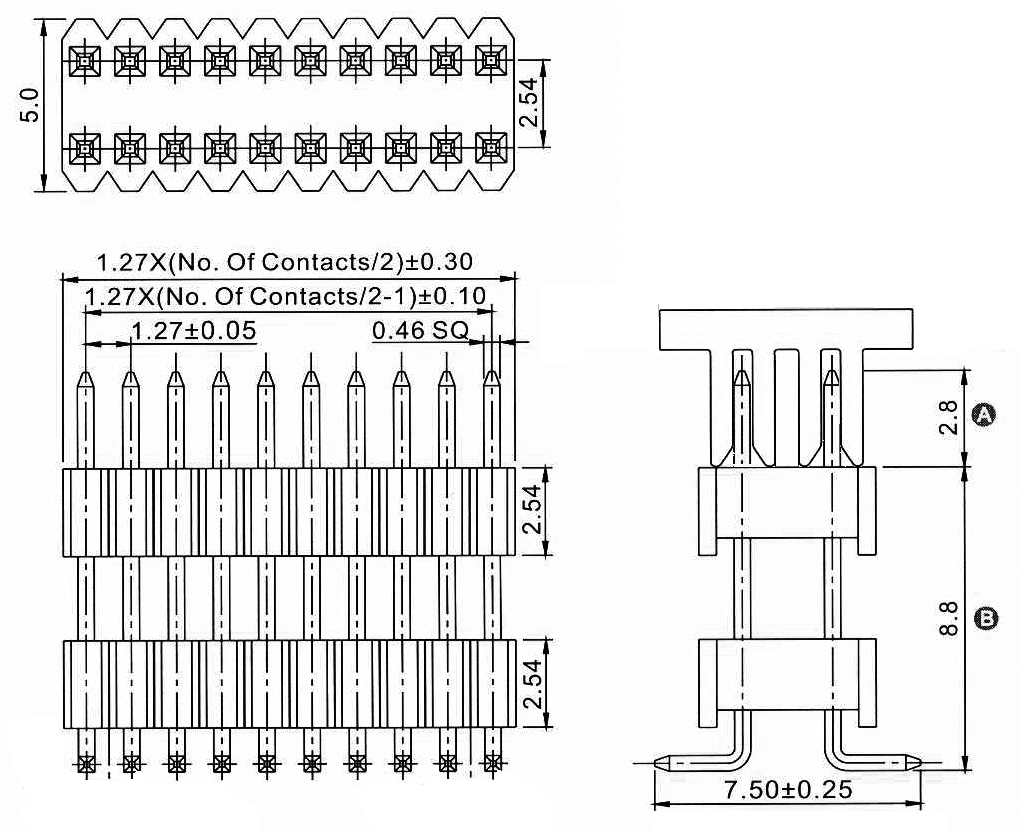

Чертеж
2206PBDI-XXXG-SM-XXXX-CP серия, вилки открытые прямые двухрядные с двойным изолятором для поверхностного (SMD) монтажа на плату с монтажной крышкой, шаг 1,27x2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x2,54 мм

2206 PBDI - 002 G - SM - 2888 - CP
1 2   3 4   5   6   7

1) серия:
     2206
2) изолятор:
     PBDI: прямой двухрядный с двойным изолятором
3) количество контактов (2...100):
     002: 2 контакта
     004: 4 контакта
     xxx: ...
     100: 100 контактов
4) покрытие:
     G: золочение
     T: лужение
5) для поверхностного (SMD) монтажа:
     SM
6) размеры A и B в десятых долях мм:
     2888: (стандарт) A=2,8мм, B=8,8мм
     XXXX
7) наличие крышки для захвата при автоматическом монтаже
     CP

Вилки открытые прямые двухрядные с двойным изолятором для поверхностного (SMD) монтажа на плату с монтажной крышкой данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
83604 2206PBDI-002G-SM-2888-CP 2
83605 2206PBDI-004G-SM-2888-CP 4
83606 2206PBDI-006G-SM-2888-CP 6
83607 2206PBDI-008G-SM-2888-CP 8
83608 2206PBDI-010G-SM-2888-CP 10
83609 2206PBDI-012G-SM-2888-CP 12
83610 2206PBDI-014G-SM-2888-CP 14
83611 2206PBDI-016G-SM-2888-CP 16
83612 2206PBDI-018G-SM-2888-CP 18
83613 2206PBDI-020G-SM-2888-CP 20
83614 2206PBDI-022G-SM-2888-CP 22
83615 2206PBDI-024G-SM-2888-CP 24
83616 2206PBDI-026G-SM-2888-CP 26
83617 2206PBDI-028G-SM-2888-CP 28
83618 2206PBDI-030G-SM-2888-CP 30
83619 2206PBDI-032G-SM-2888-CP 32
83620 2206PBDI-034G-SM-2888-CP 34
83621 2206PBDI-036G-SM-2888-CP 36
83622 2206PBDI-038G-SM-2888-CP 38
83623 2206PBDI-040G-SM-2888-CP 40
83624 2206PBDI-042G-SM-2888-CP 42
83625 2206PBDI-044G-SM-2888-CP 44
83626 2206PBDI-046G-SM-2888-CP 46
83627 2206PBDI-048G-SM-2888-CP 48
83628 2206PBDI-050G-SM-2888-CP 50

Код
товара
Марка количество
контактов
83629 2206PBDI-052G-SM-2888-CP 52
83630 2206PBDI-054G-SM-2888-CP 54
83631 2206PBDI-056G-SM-2888-CP 56
83632 2206PBDI-058G-SM-2888-CP 58
83633 2206PBDI-060G-SM-2888-CP 60
83634 2206PBDI-062G-SM-2888-CP 62
83635 2206PBDI-064G-SM-2888-CP 64
83636 2206PBDI-066G-SM-2888-CP 66
83637 2206PBDI-068G-SM-2888-CP 68
83638 2206PBDI-070G-SM-2888-CP 70
83639 2206PBDI-072G-SM-2888-CP 72
83640 2206PBDI-074G-SM-2888-CP 74
83641 2206PBDI-076G-SM-2888-CP 76
83642 2206PBDI-078G-SM-2888-CP 78
83643 2206PBDI-080G-SM-2888-CP 80
83644 2206PBDI-082G-SM-2888-CP 82
83645 2206PBDI-084G-SM-2888-CP 84
83646 2206PBDI-086G-SM-2888-CP 86
83647 2206PBDI-088G-SM-2888-CP 88
83648 2206PBDI-090G-SM-2888-CP 90
83649 2206PBDI-092G-SM-2888-CP 92
83650 2206PBDI-094G-SM-2888-CP 94
83651 2206PBDI-096G-SM-2888-CP 96
83652 2206PBDI-098G-SM-2888-CP 98
83653 2206PBDI-100G-SM-2888-CP 100

2206PBDI-XXXG-SM-XXXX-CP серия, вилки открытые прямые двухрядные с двойным изолятором для поверхностного (SMD) монтажа на плату с монтажной крышкой, шаг 1,27x2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x2,54 мм

Макет печатной платы
