Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27 мм

2206PB-XXG-SM-XXXX-CG серия

вилки открытые прямые однорядные для поверхностного (SMD) монтажа с направляющими на плату и монтажной крышкой, шаг 1,27 мм

2206PB-XXG-SM-XXXX-CG серия, вилки открытые прямые однорядные для поверхностного (SMD) монтажа с направляющими на плату и монтажной крышкой, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

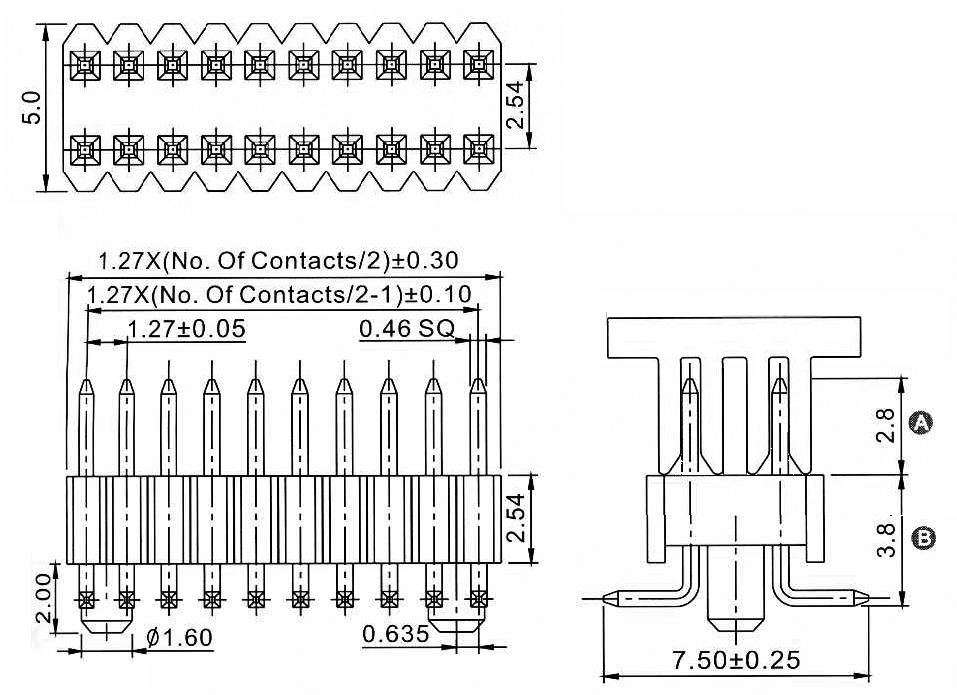

Чертеж
2206PB-XXG-SM-XXXX-CG серия, вилки открытые прямые однорядные для поверхностного (SMD) монтажа с направляющими на плату и монтажной крышкой, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

2206 PB - 002 G - SM - XXXX - CG
1 2   3 4   5   6   7

1) серия:
     2206
2) изолятор:
     PB: прямой двухрядный
3) количество контактов (2...100):
     002: 2 контакта
     004: 4 контакта
     xxx: ...
     100: 100 контактов
4) покрытие:
     G: золочение
     T: лужение
5) для поверхностного (SMD) монтажа:
     SM
6) размеры A и B в десятых долях мм:
     [пусто]: (стандарт 2838) A=2,8мм, B=3,8мм
     XXXX
7) направляющие в плату и наличие крышки для захвата при автоматическом монтаже:
     CG

Вилки открытые прямые однорядные для поверхностного (SMD) монтажа с направляющими на плату и монтажной крышкой данной серии изготавливаются на фабрике в виде линеек 1x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

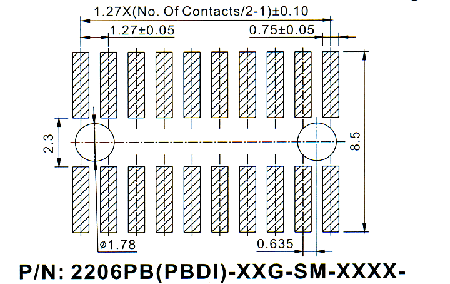

Макет печатной платы


Код
товара
Марка количество
контактов
83764 2206PB-002G-SM-2838-CG 2
83765 2206PB-004G-SM-2838-CG 4
83766 2206PB-006G-SM-2838-CG 6
83767 2206PB-008G-SM-2838-CG 8
83768 2206PB-010G-SM-2838-CG 10
83769 2206PB-012G-SM-2838-CG 12
83770 2206PB-014G-SM-2838-CG 14
83771 2206PB-016G-SM-2838-CG 16
83772 2206PB-018G-SM-2838-CG 18
83773 2206PB-020G-SM-2838-CG 20
83774 2206PB-022G-SM-2838-CG 22
83775 2206PB-024G-SM-2838-CG 24
83776 2206PB-026G-SM-2838-CG 26
83777 2206PB-028G-SM-2838-CG 28
83778 2206PB-030G-SM-2838-CG 30
83779 2206PB-032G-SM-2838-CG 32
83780 2206PB-034G-SM-2838-CG 34
83781 2206PB-036G-SM-2838-CG 36
83782 2206PB-038G-SM-2838-CG 38
83783 2206PB-040G-SM-2838-CG 40
83784 2206PB-042G-SM-2838-CG 42
83785 2206PB-044G-SM-2838-CG 44
83786 2206PB-046G-SM-2838-CG 46
83787 2206PB-048G-SM-2838-CG 48
83788 2206PB-050G-SM-2838-CG 50

Код
товара
Марка количество
контактов
83789 2206PB-052G-SM-2838-CG 52
83790 2206PB-054G-SM-2838-CG 54
83791 2206PB-056G-SM-2838-CG 56
83792 2206PB-058G-SM-2838-CG 58
83793 2206PB-060G-SM-2838-CG 60
83794 2206PB-062G-SM-2838-CG 62
83795 2206PB-064G-SM-2838-CG 64
83796 2206PB-066G-SM-2838-CG 66
83797 2206PB-068G-SM-2838-CG 68
83798 2206PB-070G-SM-2838-CG 70
83799 2206PB-072G-SM-2838-CG 72
83800 2206PB-074G-SM-2838-CG 74
83801 2206PB-076G-SM-2838-CG 76
83802 2206PB-078G-SM-2838-CG 78
83803 2206PB-080G-SM-2838-CG 80
83804 2206PB-082G-SM-2838-CG 82
83805 2206PB-084G-SM-2838-CG 84
83806 2206PB-086G-SM-2838-CG 86
83807 2206PB-088G-SM-2838-CG 88
83808 2206PB-090G-SM-2838-CG 90
83809 2206PB-092G-SM-2838-CG 92
83810 2206PB-094G-SM-2838-CG 94
83811 2206PB-096G-SM-2838-CG 96
83812 2206PB-098G-SM-2838-CG 98
83813 2206PB-100G-SM-2838-CG 100

2206PB-XXG-SM-XXXX-CG серия, вилки открытые прямые однорядные для поверхностного (SMD) монтажа с направляющими на плату и монтажной крышкой, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

Макет печатной платы
