2206PB-XXG-SM-XXXX-CP серия

вилки открытые прямые однорядные для поверхностного (SMD) монтажа на плату с монтажной крышкой, шаг 1,27 мм

2206PB-XXG-SM-XXXX-CP серия, вилки открытые прямые однорядные для поверхностного (SMD) монтажа на плату с монтажной крышкой, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

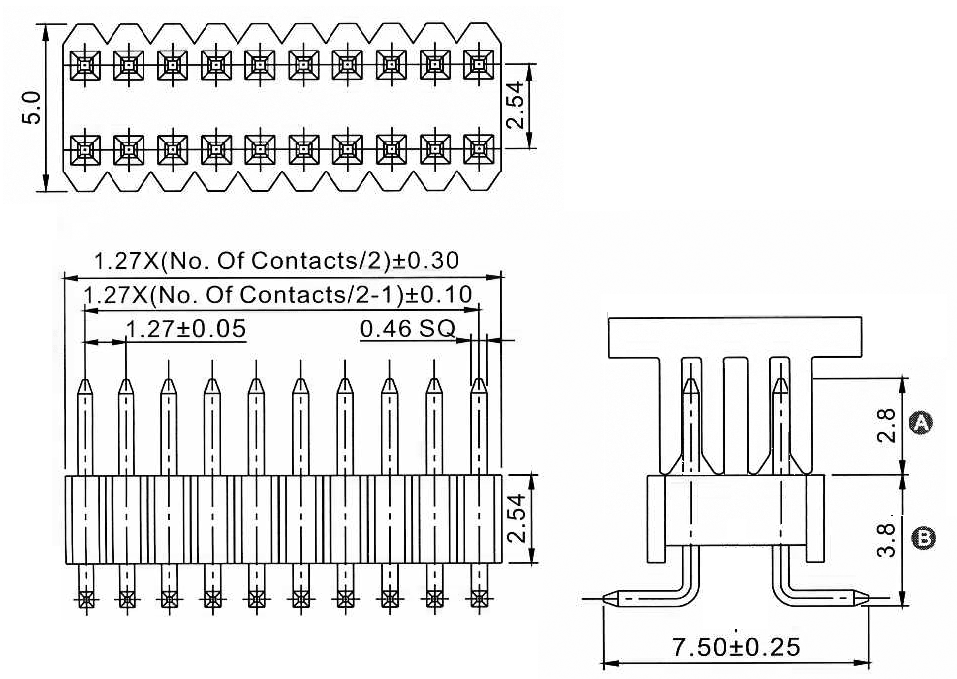

Чертеж
2206PB-XXG-SM-XXXX-CP серия, вилки открытые прямые однорядные для поверхностного (SMD) монтажа на плату с монтажной крышкой, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

2206 PB - 002 G - SM - XXXX - CP
1 2   3 4   5   6   7

1) серия:
     2206
2) изолятор:
     PB: прямой двухрядный
3) количество контактов (2...100):
     002: 2 контакта
     004: 4 контакта
     xxx: ...
     100: 100 контактов
4) покрытие:
     G: золочение
     T: лужение
5) для поверхностного (SMD) монтажа:
     SM
6) размеры A и B в десятых долях мм:
     [пусто]: (стандарт 2838) A=2,8мм, B=3,8мм
     XXXX
7) наличие крышки для захвата при автоматическом монтаже:
     CP

Вилки открытые прямые однорядные для поверхностного (SMD) монтажа на плату с монтажной крышкой данной серии изготавливаются на фабрике в виде линеек 1x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
83714 2206PB-002G-SM-2838-CP 2
83715 2206PB-004G-SM-2838-CP 4
83716 2206PB-006G-SM-2838-CP 6
83717 2206PB-008G-SM-2838-CP 8
83718 2206PB-010G-SM-2838-CP 10
83719 2206PB-012G-SM-2838-CP 12
83720 2206PB-014G-SM-2838-CP 14
83721 2206PB-016G-SM-2838-CP 16
83722 2206PB-018G-SM-2838-CP 18
83723 2206PB-020G-SM-2838-CP 20
83724 2206PB-022G-SM-2838-CP 22
83725 2206PB-024G-SM-2838-CP 24
83726 2206PB-026G-SM-2838-CP 26
83727 2206PB-028G-SM-2838-CP 28
83728 2206PB-030G-SM-2838-CP 30
83729 2206PB-032G-SM-2838-CP 32
83730 2206PB-034G-SM-2838-CP 34
83731 2206PB-036G-SM-2838-CP 36
83732 2206PB-038G-SM-2838-CP 38
83733 2206PB-040G-SM-2838-CP 40
83734 2206PB-042G-SM-2838-CP 42
83735 2206PB-044G-SM-2838-CP 44
83736 2206PB-046G-SM-2838-CP 46
83737 2206PB-048G-SM-2838-CP 48
83738 2206PB-050G-SM-2838-CP 50

Код
товара
Марка количество
контактов
83739 2206PB-052G-SM-2838-CP 52
83740 2206PB-054G-SM-2838-CP 54
83741 2206PB-056G-SM-2838-CP 56
83742 2206PB-058G-SM-2838-CP 58
83743 2206PB-060G-SM-2838-CP 60
83744 2206PB-062G-SM-2838-CP 62
83745 2206PB-064G-SM-2838-CP 64
83746 2206PB-066G-SM-2838-CP 66
83747 2206PB-068G-SM-2838-CP 68
83748 2206PB-070G-SM-2838-CP 70
83749 2206PB-072G-SM-2838-CP 72
83750 2206PB-074G-SM-2838-CP 74
83751 2206PB-076G-SM-2838-CP 76
83752 2206PB-078G-SM-2838-CP 78
83753 2206PB-080G-SM-2838-CP 80
83754 2206PB-082G-SM-2838-CP 82
83755 2206PB-084G-SM-2838-CP 84
83756 2206PB-086G-SM-2838-CP 86
83757 2206PB-088G-SM-2838-CP 88
83758 2206PB-090G-SM-2838-CP 90
83759 2206PB-092G-SM-2838-CP 92
83760 2206PB-094G-SM-2838-CP 94
83761 2206PB-096G-SM-2838-CP 96
83762 2206PB-098G-SM-2838-CP 98
83763 2206PB-100G-SM-2838-CP 100

2206PB-XXG-SM-XXXX-CP серия, вилки открытые прямые однорядные для поверхностного (SMD) монтажа на плату с монтажной крышкой, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

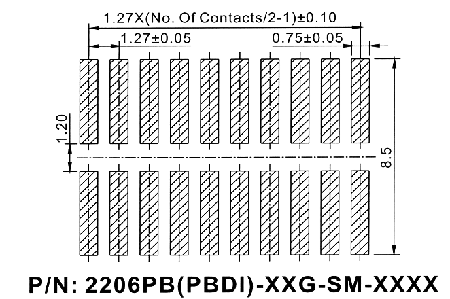

Макет печатной платы
