Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0 мм

2210SM-XXG-B1-XXXX серия

вилки штыревые открытые прямые однорядные на плату для поверхностного (SMD) монтажа, шаг 2,0 мм

2210SM-XXG-B1-XXXX серия, вилки штыревые открытые прямые однорядные на плату для поверхностного (SMD) монтажа, шаг 2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0 мм

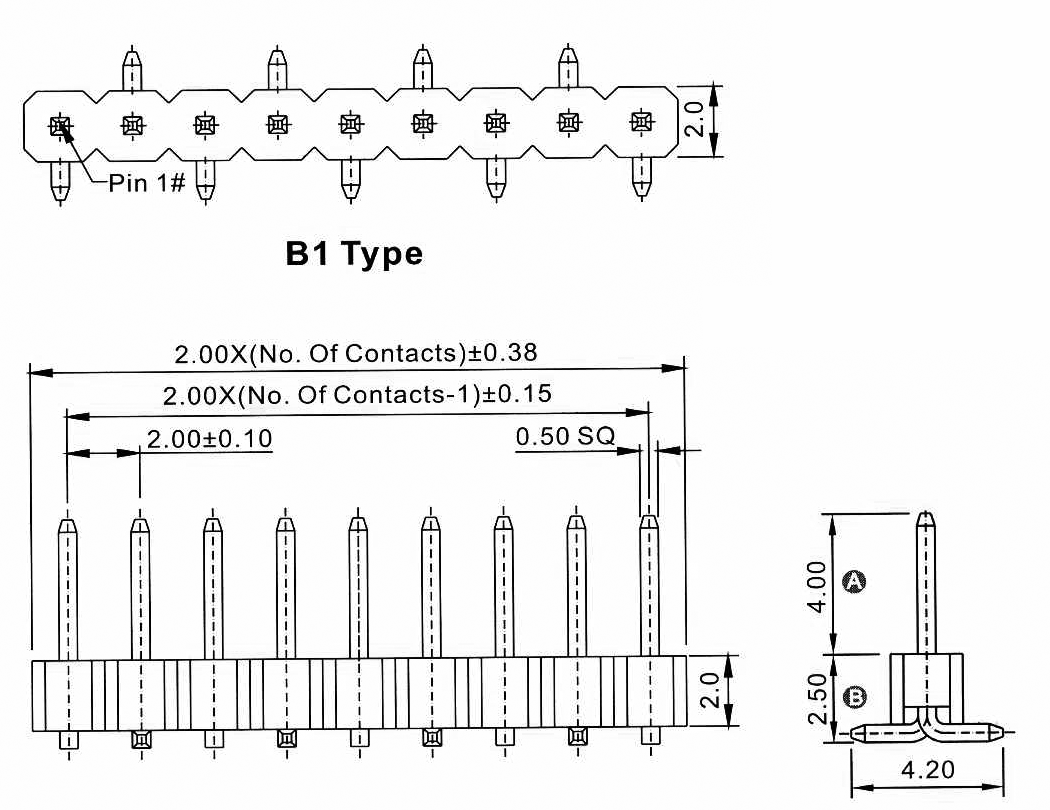

Чертеж
2210SM-XXG-B1-XXXX серия, вилки штыревые открытые прямые однорядные на плату для поверхностного (SMD) монтажа, шаг 2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0 мм

2210 SM - 02 G - B1 - XXXX
1 2   3 4   5   6

1) серия:
     2210
2) изолятор:
     SM: для поверхностного монтажа
3) количество контактов (2...40):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 03...09)
     03: 3 контакта
     xx: ...
     40: 40 контактов
4) покрытие:
     G: золочение
     T: лужение
5) зеркальное расположение контактов:
     B1
     B2
6) размеры A и B в десятых долях мм (если не указано, то стандарт 4025 = 4,0 и 2,5 мм):
     XXXX

Вилки штыревые открытые прямые однорядные на плату для поверхностного (SMD) монтажа данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
69098 2210SM-02G-B1 2
69099 2210SM-03G-B1 3
69100 2210SM-04G-B1 4
69101 2210SM-05G-B1 5
69102 2210SM-06G-B1 6
69103 2210SM-07G-B1 7
69104 2210SM-08G-B1 8
69105 2210SM-09G-B1 9
69106 2210SM-10G-B1 10
69107 2210SM-11G-B1 11
69108 2210SM-12G-B1 12
69109 2210SM-13G-B1 13
69110 2210SM-14G-B1 14
69111 2210SM-15G-B1 15
69112 2210SM-16G-B1 16
69113 2210SM-17G-B1 17
69114 2210SM-18G-B1 18
69115 2210SM-19G-B1 19
69116 2210SM-20G-B1 20
69117 2210SM-21G-B1 21

Код
товара
Марка количество
контактов
69118 2210SM-22G-B1 22
69119 2210SM-23G-B1 23
69120 2210SM-24G-B1 24
69121 2210SM-25G-B1 25
69122 2210SM-26G-B1 26
69123 2210SM-27G-B1 27
69124 2210SM-28G-B1 28
69125 2210SM-29G-B1 29
69126 2210SM-30G-B1 30
69127 2210SM-31G-B1 31
69128 2210SM-32G-B1 32
69129 2210SM-33G-B1 33
69130 2210SM-34G-B1 34
69131 2210SM-35G-B1 35
69132 2210SM-36G-B1 36
69133 2210SM-37G-B1 37
69134 2210SM-38G-B1 38
69135 2210SM-39G-B1 39
69136 2210SM-40G-B1 40

2210SM-XXG-B1-XXXX серия, вилки штыревые открытые прямые однорядные на плату для поверхностного (SMD) монтажа, шаг 2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0 мм

Макет печатной платы
